F4BTME350 PTFE laminado lleno de cerámica con cobre tratado inverso y PCB de 2 capas personalizado construido en material de sustrato de 10 milímetros para microondas RF
Persona de Contacto : Sally Mao
Número de teléfono : 86-755-27374847
WhatsApp : +8618277967574
Descripción de producto
En la búsqueda de constantes dieléctricas más altas sin sacrificar el rendimiento de baja pérdida,los laminados de PTFE rellenos de cerámicase han convertido en una piedra angular del diseño moderno de RF y microondas. El F4BTM300 de Taizhou Wangling Insulation Materials Factory representa una opción atractiva para los ingenieros que buscan un equilibrio entre alta constante dieléctrica, estabilidad térmica y fabricabilidad rentable.

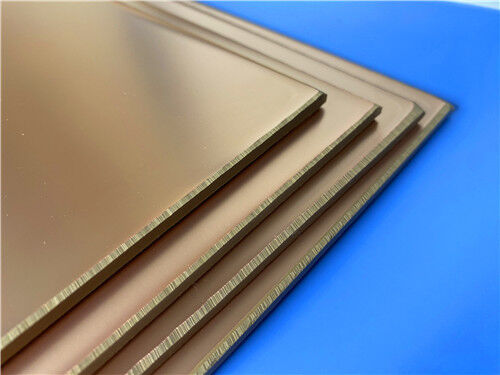

F4BTM300es un laminado de PTFE reforzado con tela de fibra de vidrio y relleno de nanocerámica. Al incorporar nanocerámicas de alta constante dieléctrica y baja pérdida en la capa dieléctrica F4BM, el material logra una mayor constante dieléctrica, mejor resistencia al calor, menor expansión térmica, mayor resistencia de aislamiento y mejor conductividad térmica, todo ello preservando su carácter de baja pérdida.
La serie F4BTM está disponible conlámina de cobre ED(adecuada para aplicaciones sin requisitos estrictos de PIM), mientras que la variante F4BTME combina el mismo dieléctrico conlámina de cobre RTF tratada inversamentepara un excelente rendimiento PIM, control preciso de la línea y menor pérdida del conductor.
![]()
Propiedades clave de un vistazo (F4BTM300):
| Parámetros Técnicos del Producto | Modelos de Producto y Hoja de Datos | ||||||
| Características del Producto | Condiciones de Prueba | Unidad | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| Constante Dieléctrica (Típica) | 10GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| Tolerancia de Constante Dieléctrica | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| Tangente de Pérdida (Típica) | 10GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| Coeficiente de Temperatura de la Constante Dieléctrica | -55 °~150°C | PPM/°C | -78 | -75 | -75 | -60 | |
| Resistencia al Pelado | 1 OZ F4BTM | N/mm | >1.6 | >1.6 | >1.6 | >1.6 | |
| 1 OZ F4BTME | N/mm | >1.4 | >1.4 | >1.4 | >1.4 | ||
| Resistividad Volumétrica | Condición Estándar | MΩ.cm | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | ≥1×10^7 | |
| Resistividad Superficial | Condición Estándar | MΩ | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | ≥1×10^6 | |
| Rigidez Dieléctrica (dirección Z) | 5KW,500V/s | KV/mm | >26 | >30 | >32 | >32 | |
| Tensión de Ruptura (dirección XY) | 5KW,500V/s | KV | >34 | >35 | >40 | >40 | |
| Coeficiente de Expansión Térmica | dirección XY | -55 °~288°C | ppm/°C | 15,16 | 15,16 | 13,15 | 10,12 |
| dirección Z | -55 °~288°C | ppm/°C | 78 | 72 | 58 | 51 | |
| Estrés Térmico | 260°C, 10s, 3 veces | Sin delaminación | Sin delaminación | Sin delaminación | Sin delaminación | ||
| Absorción de Agua | 20±2°C, 24 horas | % | ≤0.05 | ≤0.05 | ≤0.05 | ≤0.05 | |
| Densidad | Temperatura Ambiente | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| Temperatura de Operación a Largo Plazo | Cámara de Alta-Baja Temperatura | °C | -55~+260 | -55~+260 | -55~+260 | -55~+260 | |
| Conductividad Térmica | dirección Z | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | Solo aplicable a F4BTME | dBc | ≤-160 | ≤-160 | ≤-160 | ≤-160 | |
| Inflamabilidad | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| Composición del Material | / | / | PTFE, Tela de Fibra de Vidrio, Nanocerámicas F4BTM combinado con lámina de cobre ED, F4BTME combinado con lámina de cobre RTF tratada inversamente. |
||||
Nuestra Capacidad de PCB (F4BTM)
| Capacidad de PCB (F4BTM) | |||
| Material de PCB: | PTFE / tela de fibra de vidrio / Relleno de Nanocerámica | ||
| Designación (F4BTM ) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 2.98±0.06 | 0.0018 | |
| F4BTM300 | 3.0±0.06 | 0.0018 | |
| F4BTM320 | 3.2±0.06 | 0.0020 | |
| F4BTM350 | 3.5±0.07 | 0.0025 | |
| Número de capas: | PCB de una cara, PCB de doble cara, PCB multicapa, PCB híbrido | ||
| Peso del cobre: | 0.5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) | ||
| Grosor del dieléctrico (o grosor total) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| Tamaño de PCB: | ≤400mm X 500mm | ||
| Máscara de soldadura: | Verde, Negro, Azul, Amarillo, Rojo, etc. | ||
| Acabado superficial: | Cobre desnudo, HASL, ENIG, Plata por inmersión, Estaño por inmersión, OSP, Oro puro, ENEPIG, etc. |
||
Aplicaciones
El laminado F4BTM300 está diseñado para entornos exigentes de RF y microondas, con aplicaciones típicas que incluyen:
![]()
Fabricación Personalizada de PCB en F4BTM300

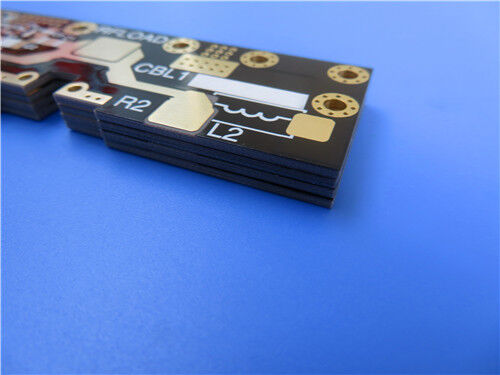

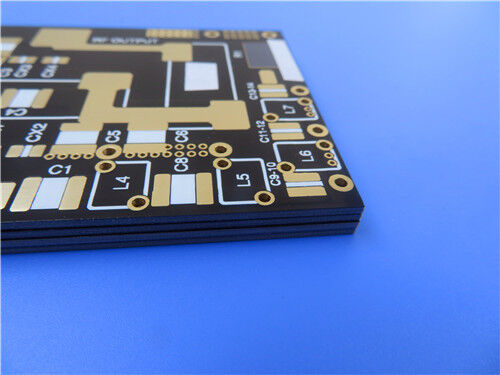

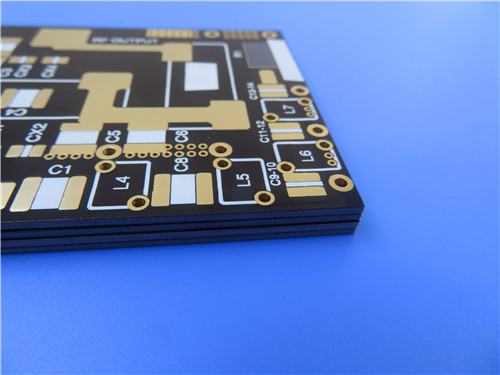

Como fabricante especializado de placas de circuito impreso de alta frecuencia, ofrecemos servicios de fabricación integrales utilizando F4BTM300 y otros materiales avanzados. La siguiente especificación detalla una implementación representativa de PCB rígida de 2 capas:
Detalles de Construcción de PCB:
| Parámetro | Especificación |
| Material Base | F4BTM300 |
| Número de Capas | Rígida de 2 capas |
| Dimensiones del Tablero | 105.4mm × 76mm por panel, ±0.15mm |
| Grosor Terminado | 0.6mm |
| Peso del Cobre | 1 oz (1.4 mils) capas exteriores |
| Trazo/Espacio Mínimo | 5 / 8 mils |
| Tamaño Mínimo de Agujero | 0.35mm |
| Estructura de Vía | Sin vías ciegas o enterradas |
| Grosor del Chapado de Vía | 20 µm |
| Acabado Superficial | Oro por Inmersión |
| Máscara de Soldadura | Negro, solo lado superior |
| Serigrafía | Blanco, solo lado superior |
| Prueba Eléctrica | 100% antes del envío |
| Formato de Arte | Gerber RS-274-X |
| Estándar de Calidad | IPC-Clase-2 |
Estadísticas de PCB:
| Métrica | Conteo |
| Componentes | 13 |
| Pads Totales | 94 |
| Pads de Agujero Pasante | 51 |
| Pads SMT Superiores | 43 |
| Pads SMT Inferiores | 0 |
| Vías | 36 |
| Redes | 2 |
Ventajas del Material
Constante Dieléctrica Más Alta con Baja Pérdida:
La adición de nanocerámicas eleva el Dk a 3.0 manteniendo un factor de disipación bajo de 0.0018 a 10 GHz y 0.0023 a 20 GHz. Esto permite diseños de circuitos más compactos sin sacrificar la integridad de la señal.
Excelente Estabilidad Térmica:
Con un CTE de 15 ppm/°C en X y 16 ppm/°C en Y (coincidente con el cobre), más un bajo coeficiente de temperatura de la constante dieléctrica de -75 ppm/°C, el F4BTM300 mantiene un rendimiento eléctrico estable en extremos de temperatura de -55°C a +260°C.
Rendimiento PIM Superior (F4BTME):
Cuando se combina con lámina de cobre RTF tratada inversamente, la variante F4BTME logra valores de PIM de ≤ -160 dBc, lo que la convierte en una excelente opción para rutas de recepción sensibles en antenas de estaciones base y satelitales.
Gestión Térmica Mejorada:
Una conductividad térmica de 0.42 W/m·K en la dirección Z ayuda a disipar el calor en aplicaciones de RF de alta potencia, mientras que la alta resistencia de aislamiento y el voltaje de ruptura del material (>35 kV en dirección XY) garantizan un funcionamiento fiable.
Rentable y Escalable:
Como material comercialmente disponible y producible en masa, el F4BTM300 ofrece una alta relación costo-rendimiento con una amplia gama de grosores disponibles (0.254 mm a 12.0 mm) y tamaños de panel (460×610mm, 600×500mm, 914×1220mm), lo que reduce el desperdicio de material y el costo total del sistema.
Resistencia a la Radiación y Emisión de Gases:
El material exhibe baja emisión de gases y resistencia a la radiación, lo que lo hace adecuado para aplicaciones espaciales y aeroespaciales donde estas propiedades son críticas.
Calidad y Disponibilidad
Todas las placas se fabrican de acuerdo con los estándares de calidad IPC-Clase-2, lo que garantiza una fiabilidad robusta para aplicaciones comerciales, industriales y de defensa. Se realiza una prueba eléctrica del 100% antes del envío para garantizar la integridad funcional.
Nuestra capacidad de producción se extiende a la disponibilidad mundial, con soporte flexible de envío y logística tanto para requisitos de prototipos como de volumen. Ofrecemos tiempos de entrega rápidos y precios competitivos, manteniendo un estricto control del proceso.
Para consultas sobre apilamientos personalizados, tamaños de panel, láminas de cobre alternativas (ED o RTF tratada inversamente), opciones con respaldo metálico (aluminio o cobre), u otras configuraciones, póngase en contacto con nuestro equipo de ingeniería de ventas; estamos listos para satisfacer sus requisitos de placas de circuito de alta frecuencia.
