Descripción de producto
Resumen general del material F4BM255 (Wangling)

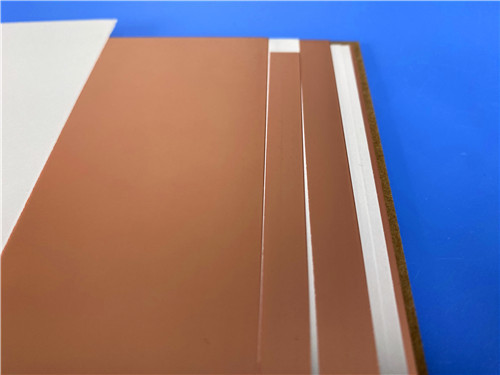

F4BM255es un laminado revestido de cobre de tejido de vidrio tejido de PTFE (politetrafluoroetileno) producido por Taizhou Wangling Insulation Materials Factory.microondas y RFaplicaciones que requieren bajas pérdidas dieléctricas, constante dieléctrica estable a través de la temperatura y excelente estabilidad dimensional.
El material se fabrica mediante la formulación científica de resina de PTFE con tejido de vidrio tejido y laminado bajo estricto control del proceso.
Esta construcción proporciona:
El refuerzo de vidrio mejora la estabilidad dimensional y reduce la expansión térmica
El dieléctrico de PTFE proporciona pérdidas muy bajas y Dk estable
Folias de cobre ED de cobre electrodepositado estándar (serie F4BM)
Características clave del material
| Características |
Beneficio |
| Dk = 2,55 ± 0,05 @ 10 GHz |
Constante dieléctrica baja y estable impedancia constante a través de la frecuencia. |
| Df = 0,0013 @ 10 GHz |
Un factor de disipación muy bajo minimiza la pérdida de inserción. |
| Dk coeficiente de temperatura = -110 ppm/°C |
Dk estable entre -55 °C y +150 °C esencial para aplicaciones exteriores/automotrices. |
| Tg > 280°C (DSC) |
Alta estabilidad térmica, permite el montaje sin plomo. |
| Td = 360°C |
Excelente resistencia a la descomposición térmica. Robusto para ambientes hostiles. |
| Se aplicará el método de medición de la temperatura en el caso de las emisiones de gases de efecto invernadero. |
Buena estabilidad dimensional concuerda con el cobre para PTHs confiables. |
| En el eje Z CTE = 173 ppm/°C |
La baja expansión del eje Z reduce el estrés de PTH durante el ciclo térmico. |
| Absorción de humedad ≤ 0,08% |
Mantiene la estabilidad eléctrica en ambientes húmedos. |
| Conductividad térmica = 0,33 W/m·K |
Una disipación de calor adecuada para los circuitos de energía de RF. |
| Se aplican las siguientes medidas: |
Cumple con los requisitos de seguridad. |
Aplicaciones típicas
- Antenas de microondas
- Distribución de energía de RF
- Cambiadores de fase
- Comunicaciones por satélite
- Sistemas de radar
Hoja de datos de los materiales Propiedades consolidadas (F4BM255)
| Categoría de propiedad |
Propiedad |
Condición de ensayo |
Valor típico |
Unidad |
| Eléctrico |
Constante dieléctrica (Dk) |
10 GHz |
2.55 ± 0.05 |
¿Qué quieres decir? |
| Factor de disipación (Df) |
10 GHz |
0.0013 |
¿Qué quieres decir? |
| Factor de disipación (Df) |
20 GHz |
0.0018 |
¿Qué quieres decir? |
| Dk coeficiente de temperatura |
-55°C a +150°C |
-110 |
ppm/°C |
| Resistencia por volumen |
Es normal. |
≥ 6 × 106 |
MΩ·cm |
| Resistencia de la superficie |
Es normal. |
≥ 1 × 106 |
MΩ |
| Resistencia dieléctrica (eje Z) |
5 kV, 500 V/s |
En el caso de las entidades financieras |
el valor de las emisiones de CO2 |
| Voltado de ruptura (eje XY) |
5 kV, 500 V/s |
En el caso de las entidades financieras |
el kV |
| La energía térmica |
La tensión térmica (260°C, 10s × 3) |
Flotación de soldadura |
Sin delaminado |
¿Qué quieres decir? |
| Dirección CTE XY |
-55°C a 288°C |
16 ¢ 21 |
ppm/°C |
| Dirección CTE Z |
-55°C a 288°C |
173 |
ppm/°C |
| Conductividad térmica (eje Z) |
¿Qué quieres decir? |
0.33 |
W/(m·K) |
| Temperatura de funcionamiento continua |
¿Qué quieres decir? |
-55 a +260 |
°C |
| Flamabilidad |
Sección 94 |
V-0 |
Calificación |
| Mecánica |
Resistencia al peeling (1 oz ED de cobre) |
Es normal. |
> 1.8 |
N/mm |
| Resistencia al pelado (1 oz de cobre RTF) |
Es normal. |
> 1.6 |
N/mm |
| Densidad |
Es normal. |
2.25 |
G/cm3 |
| - ¿Qué es eso? |
Absorción de agua |
24 horas @ 20±2°C |
≤ 008 |
% |
| Composición |
Materiales básicos |
¿Qué quieres decir? |
PTFE + vidrio tejido |
¿Qué quieres decir? |
| Folios de cobre (F4BM) |
¿Qué quieres decir? |
ED Cobre |
¿Qué quieres decir? |
Disponibilidad estándar
| Parámetro |
Opciones |
| Folios de cobre (F4BM) |
0.5 oz (18 μm), 1 oz (35 μm), 1.5 oz (50 μm), 2 oz (70 μm) |
| Tamaños de panel estándar |
460 × 610 mm, 500 × 600 mm, 850 × 1200 mm, 914 × 1220 mm, 1000 × 1200 mm |
| Tamaños personalizados |
300 × 250 mm, 350 × 380 mm, 500 × 500 mm, 840 × 840 mm, 1000 × 1500 mm |
| Rango de espesor |
0.1 mm (min para Dk ≤ 2,65) hasta 12,0 mm |
| Restricción de tamaño |
Para el espesor ≤ 0,2 mm o ≥ 4,0 mm: panel máximo 500 × 610 mm |

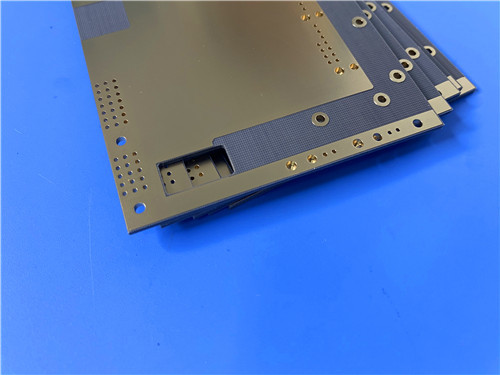

PCB personalizado F4BM255 de doble cara con 2 oz de cobre y acabado ENIG
Esta placa de doble cara demuestra nuestra capacidad para manejar PCB de formato largo F4BM255 con cobre pesado y tolerancias dimensionales ajustadas.
Especificaciones básicas
| Punto de trabajo |
Especificación |
| Número de capas |
2 capas |
| Materiales básicos |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| espesor del tablero terminado |
3.1 mm (3,0 mm dieléctrico + 2 × 0,035 mm de cobre) |
| Peso de cobre acabado |
2 oz / 2 oz (70 μm) ¢ ambos lados |
| Tipo de lámina de cobre |
El cobre ED (serie F4BM) |
| Finalización de la superficie |
ENIG (oro de inmersión) |
| Máscara de soldadura (arriba) |
El verde |
| Pintura de seda (arriba) |
Blanco |
| Máscara de soldadura (abajo) |
No hay (cobre desnudo) |
| Pintura de seda (abajo) |
No hay |
| Dimensiones del tablero |
521 mm × 59 mm (1 pieza, tolerancia de ±0,15 mm) |
| Traza/espacio mínimo |
7/7 millas |
| Tamaño mínimo del agujero |
0.4 mm |
| Por medio del espesor del revestimiento |
20 μm |
| A través de la estructura |
No hay vías ciegas sólo a través del agujero |
| Componentes |
28 |
| Total de almohadillas |
Se aplicarán las siguientes medidas: |
| Las redes |
2 |
| Estándar de calidad |
Clasificación IPC-6012 de clase 2 |
| Formato de la obra de arte |
El Gerber RS-274-X |
¿Por qué F4BM255 para este diseño?
| Requisito |
Cómo lo hace el F4BM255 |
| Función de frecuencia de microondas |
Df = 0,0013 @ 10 GHz, Df = 0,0018 @ 20 GHz ¢ pérdida mínima de inserción para la integridad de la señal de RF. |
| Constante dieléctrica estable |
Dk = 2,55 ± 0,05 |
| Manejo de RF de alta potencia |
2 oz de cobre (70 μm) reduce la resistencia de la corriente continua y mejora la disipación térmica. |
| Estabilidad a temperatura |
Dk TC = -110 ppm/°C ¢ rendimiento estable entre -55°C y +260°C. |
| Matriz lineal de formato largo |
3El F4BM255 de 0,0 mm de espesor con curvatura ≤ 0,010 mm/mm garantiza la planitud a lo largo de 521 mm de longitud. |
| Alternativa rentable al PTFE |
El F4BM255 ofrece un rendimiento comparable al PTFE importado a precios competitivos. |
| Superficie soldable |
El acabado ENIG proporciona una excelente solderabilidad para la fijación de componentes y la unión de alambres. |
P1: ¿Qué significa F4BM255?
R: F4B = la serie de laminados de vidrio tejido de PTFE de Wangling; M = papel de cobre ED; 255 = constante dieléctrica 2.55.
P2: ¿Cuál es la diferencia entre F4BM y F4BME?
R: F4BM utiliza cobre ED estándar (aplicaciones RF generales). F4BME utiliza cobre RTF tratado al revés para PIM ultra bajo (≤-159 dBc) ideal para antenas de estación base de nivel portador.
P3: ¿El F4BM255 requiere un procesamiento especial como el PTFE importado?
R: F4BM255 no requiere grabado de sodio para el cobre ED estándar. Sin embargo, para la metalización de PTH, se recomienda un tratamiento con plasma o una solución de sodio-naftaleno.
P4: ¿Por qué elegir 2 onzas de cobre para este diseño?
R: El cobre de 2 oz (70 μm) proporciona una menor resistencia de CC y una mejor disipación térmica para circuitos RF de alta potencia. También admite los requisitos de alta corriente de las grandes redes de alimentación de antenas.
P5: ¿Cuál es la warp máxima para 3.0mm F4BM255?
R: Para las tablas de 3,0 mm de espesor, la curvatura máxima es ≤ 0,010 mm/mm garantizando la planitud a lo largo de la longitud de 521 mm.
P6: ¿Cuál es el tamaño mínimo del agujero para F4BM255?
R: El tamaño mínimo del taladro mecánico es de 0,4 mm (según lo especificado en este diseño). Los parámetros de perforación requieren herramientas de carburo estándar con velocidades de alimentación controladas.
P7: ¿Es el ENIG el único acabado de superficie disponible?
R: No. ENIG se especifica para este diseño. Otras opciones incluyen OSP, HASL, plata de inmersión, estaño de inmersión dependiendo de los requisitos de su aplicación.
P8: ¿Se puede utilizar el F4BM255 para aplicaciones de onda milimétrica (mmWave)?
R: Sí. F4BM255 se ha utilizado en bandas de microondas y ondas milimétricas (cmWave, mmWave) para antenas y redes de alimentación.
P9: ¿Cuál es el tiempo de entrega para esta placa de 521 mm × 59 mm?
R: El tiempo de entrega del prototipo típico es de 7 ‰ 10 días laborables para tableros de doble cara con ENIG y 2 onzas de cobre.
P10: ¿Puede proporcionar un control de impedancia para esta placa de formato largo?
R: Sí, con Dk estable = 2,55 ± 0.05Los valores finales de la impedancia se verifican mediante pruebas TDR.
Contacta con nosotros
Como especialista enProveedor de PCBcon sede en China, tenemos una amplia experiencia conLaminados de PTFE Wangling F4BM255,cobre pesado (2 oz+)PCB y sustratos de microondas de formato largo.
Proporcionamos:
- Trazabilidad completa del material (certificados de Wangling)
- Fabricación de PCB de gran formato de hasta 521 mm de longitud
- Grabación en cobre pesado (2 oz+)
- ENIG y otros acabados de superficie según sus requisitos
- Pruebas de impedancia (TDR) con informes detallados
- Prueba eléctrica al 100% antes del envío
- Clasificación IPC de las clases 2 y 3
Para consultas técnicas, revisión de la pila o solicitudes de cotización, póngase en contacto directamente con nuestro equipo de ventas. Estamos listos para apoyar sus proyectos de antena de microondas, distribución de RF y RF de alta potencia.
