Reducción de la pérdida de señal en diseños de alta frecuencia: laminado F4BTMS300 Dk de 3 a 10 GHz con lámina de cobre RTF

Descripción de producto

Laminado de microondas de alto rendimiento F4BTMS300 de grado aeroespacial y solución de PCB personalizada

A medida que las industrias aeroespacial, de defensa y de comunicaciones por satélite exigen un rendimiento y una fiabilidad cada vez más altos, la selección de materiales se vuelve crítica.Nos especializamos en placas de circuito de alta frecuencia y materiales básicos personalizadosEn este artículo se presentan las soluciones excepcionales de la tecnología de la información y la comunicación.F4BTMS300 laminado¢ un compuesto basado en PTFE de grado aeroespacial desarrollado en el país ¢ y presenta nuestra solución de PCB de precisión de 2 capas adaptada para aprovechar todo su potencial.

1. F4BTMS300 Resumen del material

La serie F4BTMS es una versión mejorada de laSerie F4BTM, que incorpora importantes avances tecnológicos tanto en la formulación como en los procesos de fabricación.es un compuesto de alto rendimiento diseñado para satisfacer las exigencias estrictas de las aplicaciones aeroespaciales y de alta fiabilidad, ofreciendo una alternativa viable a materiales extranjeros comparables.

Composición del material y tecnología

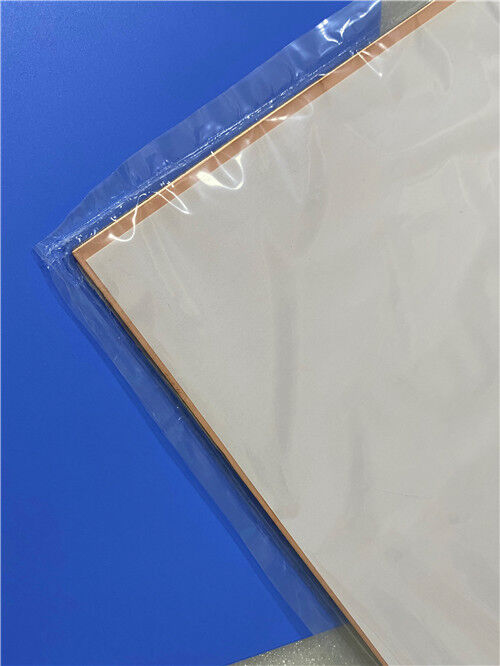

F4BTMS300 es un compuesto PTFE (politetrafluoroetileno) lleno de cerámica reforzado con tela de fibra de vidrio ultrafina y ultrafina.

Alta carga cerámica:Se mezcla un gran volumen de nanocerámicas especiales uniformemente dispersas con resina de PTFE, mejorando significativamente las propiedades eléctricas y mecánicas.

Efecto de fibra de vidrio mínimo:El uso de refuerzo de fibra de vidrio ultrafina minimiza el impacto negativo en la propagación de ondas electromagnéticas, lo que resulta en una menor pérdida dieléctrica y una menor anisotropía.

Fuel de cobre RTF estándar:El material viene de serie con RTF (Reverse Treated Foil) papel de cobre de baja rugosidad, que reduce la pérdida de conductores mientras mantiene una excelente resistencia a la cáscara.También se puede suministrar con placas de base de aluminio o cobre para una mejor gestión térmica.

Especificaciones técnicas clave (F4BTMS300)

2Características y ventajas principales

El F4BTMS300 ofrece una combinación única de propiedades que lo convierten en una opción ideal para aplicaciones de misión crítica:

Tolerancia estrecha de Dk (±0,04):La excelente consistencia de lote a lote garantiza un rendimiento de circuito confiable y repetible.

Pérdida dieléctrica ultrabaja:Con un factor de disipación tan bajo como 0,0013 a 10 GHz y solo 0,0019 a 40 GHz, el material admite una transmisión de señal de alta eficiencia en un amplio rango de frecuencias.

Estabilidad de frecuencia excepcional:La estabilidad de Dk y los bajos valores de pérdida hasta 40 GHz lo hacen adecuado para aplicaciones sensibles a las fases.

Excelente estabilidad a la temperatura:El bajo TCDk (-20 ppm/°C) garantiza una fase estable y un rendimiento eléctrico en el rango de -55°C a +150°C.

Resistencia a la radiación superior:Mantiene propiedades dieléctricas y físicas estables después de la exposición a dosis de radiación, críticas para aplicaciones espaciales.

Baja desgasificación:Cumple con los requisitos aeroespaciales para la desgasificación al vacío, garantizando su idoneidad para equipos espaciales.

TEC bajo:La expansión térmica mínima X/Y/Z garantiza una excelente estabilidad térmica dimensional y una integridad fiable del agujero de revestimiento (PTH).

Mejor conductividad térmica:Soporta aplicaciones de mayor potencia con una mejor disipación de calor en comparación con los materiales tradicionales de PTFE.

Excelente estabilidad dimensional y baja absorción de humedad:Garantiza un rendimiento y una fiabilidad constantes en ambientes adversos.

Procesamiento de PCB estándar:Se puede fabricar utilizando procesos estándar de circuitos basados en PTFE, con una excelente maquinabilidad demostrada para patrones de agujeros densos y circuitos de línea fina.

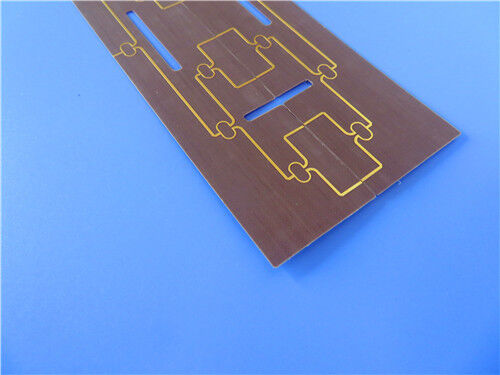

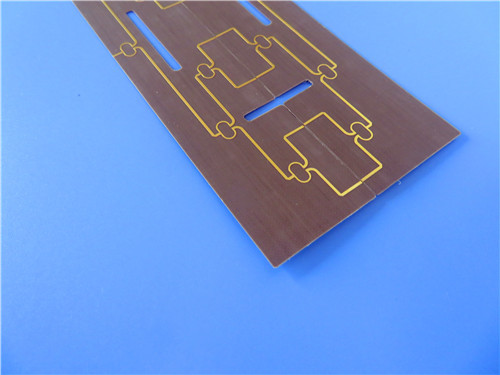

3. Solución de PCB de 2 capas personalizada en F4BTMS300

Aprovechando las propiedades avanzadas de F4BTMS300, ofrecemos la siguiente solución de PCB rígido de 2 capas de ingeniería de precisión,Optimizado para aplicaciones de alta frecuencia y alta fiabilidad, incluida la industria aeroespacial, radar y comunicaciones por satélite.

Detalles de la construcción del PCB

Destaques de diseño y fabricación

Construcción ultra delgada: con un grosor acabado de solo 0,25 mm con un núcleo de 5 mil (0,127 mm), este PCB ofrece una solución ligera y de bajo perfil ideal para ensambles compactos aeroespaciales y de microondas.

Capacidad de características finas: Nuestro proceso admite 4/6 mil trazas/espacio y micro-vias de 0,35 mm, lo que permite diseños de circuitos densos y de alta frecuencia con una excelente integridad de la señal.

Capas de cobre de alta conductividad: 1 oz (35 μm) de cobre en ambas capas exteriores, combinado con la lámina de baja rugosidad RTF, minimiza las pérdidas de conductores para el funcionamiento de alta frecuencia.

Interconexiones confiables: El acabado de la superficie ENIG proporciona una superficie plana, resistente a la oxidación y altamente soldable, lo que garantiza una conexión robusta de los componentes y una fiabilidad de unión de alambres.

Confiabilidad robusta a través del revestimiento: con 20 μm a través del revestimiento y la baja CTE del eje Z del material (22 ppm / °C), el PCB ofrece una excelente fiabilidad de revestimiento a través del agujero incluso en condiciones de ciclo térmico.

Estricto control de calidad: cada tabla está sujeta a pruebas eléctricas al 100% y está fabricada según los estándares IPC-Clase-2, lo que garantiza un rendimiento y una fiabilidad constantes.

4Aplicaciones típicas

Aeroespacial y Defensa: Equipo espacial, electrónica de cabina, sistemas de radar militares.

RF y microondas: módulos de procesamiento de señales de alta frecuencia, redes de alimentación.

Sistemas de antenas: antenas sensibles a las fases, antenas de matriz de fases, antenas GPS/GNSS.

Comunicaciones por satélite: Transceptores, convertidores y otros aparatos electrónicos de carga útil.

Pruebas y mediciones: dispositivos de ensayo de alta frecuencia y probadores de chips.

5Conclusión

Como proveedor especializado de placas de circuitos personalizadas de alta frecuencia,Combinamos el rendimiento avanzado de F4BTMS300 China desarrollado en el país de la industria aeroespacial de grado laminado con nuestras capacidades de fabricación de precisión para ofrecer soluciones de PCB de clase mundialNuestra oferta de 2 capas aprovecha completamente la estabilidad dieléctrica superior del F4BTMS300, la gestión térmica, la robustez mecánica y la resistencia a la radiación,garantizar que sus aplicaciones más exigentes alcancen los más altos niveles de rendimiento y fiabilidad.

Ya sea que esté diseñando para el espacio, la defensa o las comunicaciones avanzadas, nuestro equipo de ingenieros está listo para apoyar su proyecto.Por favor, póngase en contacto con nosotros hoyEsperamos ser su socio de confianza en la innovación de alta frecuencia.
