F4BME275 laminado de PTFE: Dk 2.75, Df 0.0015, PIM ≤ -159 dBc ¿Es adecuado para su PCB de RF?

Descripción de producto

F4BME275 Laminado de PTFE y PCB RF personalizado de 2 capas - Guía completa





¿Qué es F4BME275?

Es un laminado de tela de vidrio PTFE de alto rendimiento. Tiene una constante dieléctrica (Dk) de 2,75 ±0,05. Tiene un factor de disipación (Df) ultrabajo de 0,0015 a 10 GHz. Es fabricado por la fábrica de materiales aislantes Taizhou Wangling en China. El material utiliza una lámina de cobre RTF con tratamiento inverso. Esto proporciona un rendimiento superior de bajo PIM (≤ -159 dBc). Permite grabar circuitos con precisión. También reduce la pérdida del conductor. El material se puede utilizar desde -55°C hasta +260°C. Tiene una clasificación de inflamabilidad UL94 V-0. Es resistente a la radiación y tiene propiedades de baja desgasificación. Es un reemplazo ideal para laminados de PTFE importados en aplicaciones exigentes de RF y microondas.





¿Qué PCB se puede construir con él?

Se puede proporcionar una solución completa de PCB RF de 2 capas. La placa está basada en material F4BME275. El espesor final es de 1,6 mm. El peso del cobre es de 1 oz por capa. Se aplica un baño de oro puro (5 µm). Se aplica una máscara de soldadura negra en la capa superior. La serigrafía blanca está impresa en la capa superior. La traza y el espacio mínimos son 6 y 9 mils. El tamaño mínimo del agujero es de 0,5 mm. El espesor del revestimiento es de 20 µm. El estándar de calidad es IPC Clase 2. Esta placa es ideal para circuitos de RF y microondas, sistemas de radar, comunicaciones por satélite y antenas de estaciones base.

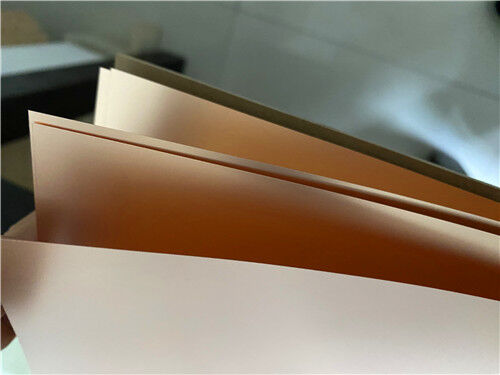

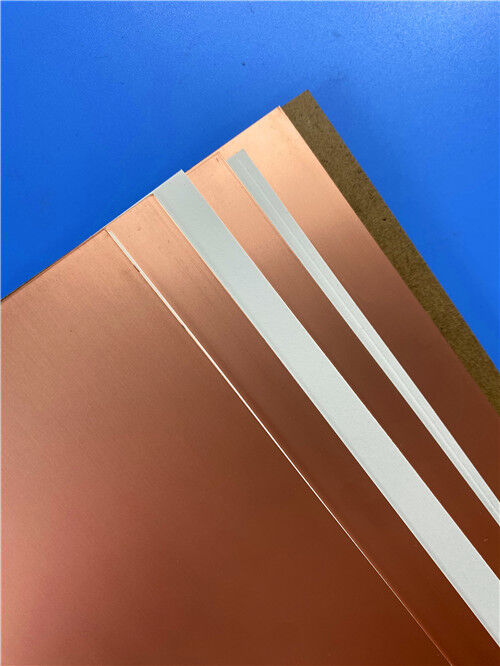

1. Descripción general de los materiales

El F4BME275 es un laminado de tela de vidrio PTFE de alto rendimiento. Es producido por la fábrica de materiales aislantes Taizhou Wangling. Esta fábrica es un proveedor líder chino de sustratos de RF y microondas.



El material está hecho de tela tejida de fibra de vidrio, resina de PTFE y película de PTFE. Estos componentes se combinan a través de una formulación científica. Se utiliza un riguroso proceso de moldeo por compresión.



Puntos importantes sobre este material:



Mejor rendimiento:La serie F4BME ofrece un mejor rendimiento eléctrico que la serie F4B estándar. El rango de constante dieléctrica es más amplio. La pérdida dieléctrica es menor. La resistencia del aislamiento es mayor. Se mejora la estabilidad.



Lámina de cobre RTF:F4BME275 utiliza lámina de cobre RTF con tratamiento inverso. Este tipo de lámina proporciona un mejor rendimiento PIM. El PIM se reduce a ≤ -159 dBc. El grabado del circuito es más preciso. La pérdida del conductor es menor en comparación con el cobre ED estándar.



Propiedades controladas:La proporción de PTFE a tela de fibra de vidrio se ajusta cuidadosamente. Esto permite controlar la constante dieléctrica. Se mantienen bajas pérdidas. Se mejora la estabilidad dimensional.



Propiedades especiales:El material es resistente a la radiación. Tiene propiedades de baja desgasificación. Esto lo hace adecuado para aplicaciones aeroespaciales y satelitales.



Producción Comercial:El material está diseñado para una producción de gran volumen. Es rentable y comercialmente escalable.





F4BME275 frente a F4BM275: ¿cuál debería elegirse?

Característica	F4BM275	F4BME275
Tipo de lámina de cobre	ED (electrodepositado)	RTF con tratamiento inverso
Rendimiento PIM	No especificado	≤ -159 dBc
Precisión del circuito	Estándar	Más preciso
Pérdida de conductores	Estándar	Más bajo
Mejor aplicación	RF general y microondas	Sistemas Low-PIM, estaciones base, satélite.



Recomendación: Se debe elegir F4BME275 cuando el rendimiento de PIM es crítico. También se debe elegir cuando se necesita un grabado de precisión. Es la mejor opción para antenas de estaciones base, comunicaciones por satélite y sistemas de radar de alto rendimiento.





2. Ficha técnica del F4BME275

Propiedad	Condición de prueba	Unidad	Valor F4BME275
Constante dieléctrica (típica)	10GHz	—	2,75
Tolerancia DK	—	—	±0,05
Factor de disipación (típico)	10GHz	—	0.0015
	20GHz	—	0.0021
TCDk	-55°C ~ +150°C	ppm/°C	-92
Resistencia al pelado (1 oz ED / F4BM)	—	N/mm	>1.8
(1 onza RTF/F4BME)	—	N/mm	>1.6
Resistividad de volumen	Condición normal	MΩ·cm	≥6×10⁶
Resistividad superficial	Condición normal	MΩ	≥1×10⁶
Resistencia eléctrica (dirección Z)	5 kW, 500 V/s	kV	>28
Tensión de ruptura (dirección X/Y)	5 kW, 500 V/s	kV	>35
CTE (eje X/Y)	-55°C ~ 288°C	ppm/°C	14-16
CTE (eje Z)	-55°C ~ 288°C	ppm/°C	112
Estrés térmico	260°C, 10s, 3 ciclos	—	Sin delaminación
Absorción de agua	20±2°C, 24 horas	%	≤0,08
Densidad	temperatura ambiente	gramos/cm³	2.28
Temperatura de funcionamiento continuo	—	°C	-55 ~ +260
Conductividad térmica (eje Z)	—	W/(m·K)	0,38
Valor PIM (solo F4BME)	—	dBc	≤ -159
Inflamabilidad	UL94	Clasificación	V-0
Composición	—	—	PTFE + Tela de vidrio + Cobre RTF





3. Ventajas clave de F4BME275

Característica	Beneficio
Dk es 2,75 ±0,05	La tolerancia estricta permite un control de impedancia constante
Df es 0,0015 a 10 GHz	La pérdida ultrabaja minimiza la pérdida de señal en circuitos de alta frecuencia
Df es 0,0021 a 20 GHz	Se mantiene un buen rendimiento en frecuencias de ondas milimétricas.
Se utiliza lámina de cobre RTF	El PIM se reduce (≤ -159 dBc), el grabado es más preciso y la pérdida del conductor es menor
PIM es ≤ -159 dBc	Esto es fundamental para aplicaciones de estaciones base y satélites.
El rango de funcionamiento es de -55 °C a +260 °C	Se pueden soportar entornos extremos
CTE (eje Z) es 112 ppm/°C	Se proporciona un rendimiento confiable del orificio pasante enchapado
Se proporciona resistencia a la radiación.	Se logra confiabilidad a nivel aeroespacial y satelital
Se garantiza una baja desgasificación	Esto es importante para entornos de vacío.
Se alcanza la clasificación UL94 V-0	Se garantiza el cumplimiento de la seguridad contra incendios.





4. Campos de aplicación

-Microondas, RF y Radar

-Cambios de fase, componentes pasivos

-Divisores de potencia, acopladores, combinadores.

-Redes de Alimentación, Antenas Phased Array

-Comunicación por satélite, antenas de estaciones base.

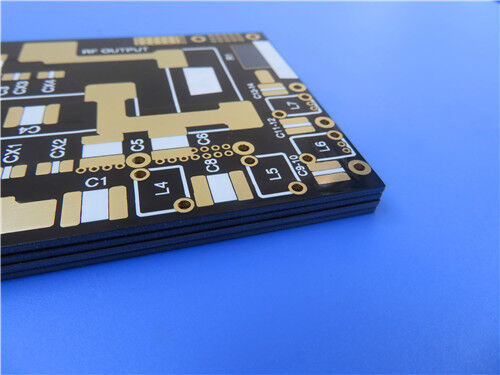

5. PCB RF personalizado de 2 capas: especificación completa

Se puede proporcionar una solución completa de PCB RF de 2 capas basada en F4BME275. Las especificaciones se muestran a continuación.





Especificaciones de la placa

Especificación	Detalle
Tipo de tablero	PCB RF de 2 capas
Materia prima	Laminado de PTFE F4BME275 (cobre RTF)
Grosor del tablero terminado	1,6 milímetros
Peso de cobre terminado	1 oz (35 µm) por capa
Dimensiones del tablero	103 × 76 mm (1 pieza)
Tolerancia de dimensión	±0,15mm
Seguimiento/espacio mínimo	6 / 9 milésimas
Tamaño mínimo del agujero	0,5 milímetros
A través del espesor del revestimiento	20 micras
Acabado superficial	Chapado en oro puro (5 µm / 197 µ”)
Máscara de soldadura superior	Negro
Máscara de soldadura inferior	No
Serigrafía superior	Blanco
Serigrafía inferior	No
Clasificación IPC	Clase 2
Formato de obra de arte	GerberRS-274-X
Pruebas	Prueba 100% Eléctrica (antes del envío)
Disponibilidad	Mundial





6. ¿Por qué se utiliza el acabado de oro puro?

Para esta PCB RF se ha elegido un baño de oro puro (5 µm / 197 µ”). Las ventajas se enumeran a continuación.

Ventaja	Beneficio
Se proporciona una excelente soldabilidad	Hay disponible una superficie libre de oxidación para la fijación de componentes.
Se admite la unión de cables	Se pueden utilizar componentes de RF que requieren unión con alambre de oro.
Se proporciona resistencia a la corrosión.	Las trazas de cobre están protegidas en entornos hostiles
Se logra una baja resistencia de contacto	Es adecuado para conectores de borde y puntos de prueba.
Se mantiene una larga vida útil	La soldabilidad se conserva durante períodos prolongados.
Se aplica oro más espeso (5 µm)	Se proporciona durabilidad adicional para aplicaciones de alta confiabilidad.





P1: ¿Cuál es la diferencia entre F4BME275 y F4BM275?



R: Se utiliza el mismo dieléctrico PTFE/vidrio (Dk 2,75). Sin embargo, el tipo de lámina de cobre es diferente.



F4BME275 utiliza lámina de cobre RTF con tratamiento inverso. El rendimiento de PIM es superior (≤ -159 dBc). El grabado es más preciso. La pérdida del conductor es menor.



F4BM275 utiliza lámina de cobre ED estándar. Es adecuado para aplicaciones generales de RF. No se cumplen los requisitos de PIM.



Se debe elegir F4BME275 para estaciones base, sistemas satelitales y aplicaciones de baja sensibilidad PIM.





P2: ¿Qué es PIM y por qué es importante?

R: PIM significa intermodulación pasiva. Es una distorsión que se genera cuando señales de alta potencia pasan a través de elementos no lineales en componentes pasivos. El rendimiento de PIM bajo (≤ -159 dBc para F4BME275) es importante para:

Antenas de estaciones base (torres de telefonía móvil)

Comunicaciones por satélite

Sistemas de radar

Sistemas de RF de alta potencia



Un PIM alto puede causar interferencias. La sensibilidad del receptor se reduce. El rendimiento del sistema está degradado.





P3: ¿Por qué se utiliza un baño de oro puro en lugar de ENIG?

R: El baño de oro puro (5 µm / 197 µ”) ofrece varias ventajas sobre el ENIG estándar:



Se aplica oro más espeso: se proporciona una mejor resistencia al desgaste y una vida útil más larga.



Se admite la unión de cables: ENIG generalmente no es adecuado para la unión de cables



Se proporciona una resistencia superior a la corrosión; esto es importante para entornos hostiles



Se logra una menor resistencia de contacto; esto es mejor para conectores de borde y puntos de prueba



ENIG se utiliza normalmente para el montaje SMT. Se prefiere el oro puro para componentes de RF que requieren unión de cables o alta durabilidad.





P4: ¿Qué significa traza y espacio de 6/9 mil?

R: Traza de 6 mil: el ancho mínimo del conductor es 6 mil (0,152 mm).



Espacio de 9 mil: el espacio mínimo entre conductores es de 9 mil (0,229 mm).



Esta capacidad de línea fina permite diseños de circuitos de RF de alta densidad. Se pueden producir líneas de transmisión de impedancia controlada.





P5: ¿Por qué no hay máscara de soldadura en la capa inferior?

R: Este diseño ofrece varios beneficios:



Se mejora la gestión térmica: el cobre expuesto ayuda a la disipación del calor



La conexión a tierra está habilitada: es posible la conexión a tierra directa del chasis o el contacto con la almohadilla térmica



La colocación de los componentes se simplifica: la parte inferior no tiene componentes SMT (todas las almohadillas SMT están en la parte superior)



Esta es una práctica de diseño común para PCB de RF. El rendimiento térmico y la conexión a tierra suelen ser prioridades.





P6: ¿El F4BME275 es adecuado para soldadura sin plomo?

R: Sí. El rango de temperatura de funcionamiento continuo es de -55 °C a +260 °C. Las pruebas de tensión térmica a 260°C durante 10 segundos (3 ciclos) no muestran delaminación. F4BME275 es totalmente compatible con procesos de soldadura sin plomo.





P7: ¿Cuál es el plazo de entrega típico para los PCB F4BME275 personalizados?

R: Los plazos de entrega varían según la complejidad y la cantidad. Para PCB RF de 2 capas como el ejemplo descrito, los plazos de entrega típicos son de 7 a 12 días hábiles. Comuníquese con nosotros para conocer los cronogramas específicos del proyecto.





P8: ¿Hay disponibles versiones del F4BME275 con respaldo de aluminio o de cobre?

R: Sí. F4BME275 está disponible en versiones con respaldo de aluminio (F4BME275-AL) y con respaldo de cobre (F4BME275-CU). Se utilizan para mejorar la gestión térmica y el blindaje. Son ideales para aplicaciones de RF de alta potencia.





P9: ¿Se pueden producir PCB con impedancia controlada con F4BME275?

R: Sí. El Dk estable de 2,75 ±0,05 permite un control de impedancia predecible. Las placas de RF con impedancia controlada se pueden diseñar y fabricar según sus requisitos específicos.





P10: ¿Qué pruebas se realizan en estos PCB?

R: Todos los tableros se someten a:



Prueba 100% eléctrica (antes del envío): se verifican la continuidad y el aislamiento.



Inspección visual: se comprueba la calidad de la máscara de soldadura y de la serigrafía.



Inspección dimensional: se confirman las dimensiones y tolerancias de la placa (±0,15 mm)



Se pueden organizar pruebas adicionales (p. ej., pruebas de impedancia, rayos X para BGA) previa solicitud.





P11: ¿Cuál es el espesor dieléctrico mínimo para F4BME275?

R: Para Dk 2,7–3,0 (incluido F4BME275 en Dk 2,75), el espesor dieléctrico mínimo es de 0,2 mm. Para Dk ≤2,65, el espesor dieléctrico mínimo es de 0,1 mm.





P12: ¿Dónde se puede obtener la hoja de datos oficial del F4BME275?

R: La hoja de datos oficial está disponible en la fábrica de materiales aislantes Taizhou Wangling. Por favor contacte a nuestro equipo. Podemos proporcionar la documentación. También podemos dirigirlo al soporte técnico del fabricante.





¿Listo para empezar?

Se puede proporcionar laminado crudo F4BME275. También están disponibles variantes con respaldo de metal. Se pueden fabricar PCB RF de 2 capas completamente fabricados con acabado en oro puro y capacidad de línea fina.

Contáctenos hoy para:



Muestreo y pruebas de materiales.



Asistencia en el diseño de circuitos de RF.



Cálculo de impedancia y soporte de diseño.



Cotización de PCB y revisión DFM



Soporte técnico para su aplicación específica
