F4BM245 DK2.45 laminado de fibra de vidrio PTFE fabricación de PCB de 2 capas con lámina de cobre ED

Descripción de producto

1Introducción al F4BM245

F4BM245 es un laminado de fibra de vidrio PTFE de alto rendimiento fabricado por Taizhou Wangling Insulation Material Factory.Se produce mediante un proceso científicamente formulado combinando tela de fibra de vidrioEn comparación con la serie F4B anterior, el F4BM245 ofrece un rendimiento eléctrico significativamente mejorado.incluida la pérdida dieléctrica más baja, una mayor resistencia al aislamiento y una mayor estabilidad, lo que la convierte en un sustituto confiable de productos extranjeros similares.

ElSerie F4BMofrece un amplio rango de constantes dieléctricas de 2.17 a 3.0, con opciones Dk personalizables disponibles.45, logrando un equilibrio óptimo entre baja pérdida, estabilidad dimensional y rentabilidad.

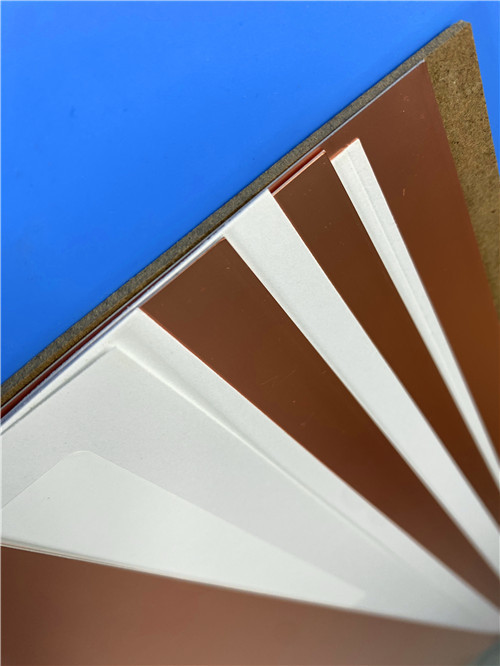

Opciones de papel de cobre

Las variantes F4BM y F4BME comparten la misma capa dieléctrica, pero difieren en la selección de la lámina de cobre:

Al ajustar con precisión la relación entre la resina de PTFE y el paño de fibra de vidrio, Wangling logra un control constante dieléctrico preciso mientras mantiene bajas pérdidas y una mayor estabilidad dimensional.Valores de Dk más altos corresponden a un mayor contenido de fibra de vidrio, lo que resulta en una mayor estabilidad dimensional, una menor CTE, un mejor rendimiento de deriva de temperatura y un ligero aumento de la pérdida dieléctrica.

2. Especificaciones técnicas clave (F4BM245)

3. Características y beneficios

El F4BM245 ofrece una combinación convincente de ventajas de rendimiento para diseños de circuitos de alta frecuencia:

Rango amplio de Dk (2.17 ️ 3.0):Constantes dieléctricas seleccionables y personalizables para satisfacer diversos requisitos de diseño.

Factor de disipación bajo:La pérdida ultrabaja de 0,0012 @ 10 GHz garantiza una alta integridad de la señal y una pérdida mínima de inserción.

Opción F4BME con cobre RTF:Ofrece un excelente rendimiento PIM (≤ -159 dBc), un control preciso de la línea y una reducción de la pérdida de conductores para aplicaciones RF exigentes.

Estabilidad dimensional:La relación optimizada entre PTFE y fibra de vidrio proporciona una excelente estabilidad dimensional y una baja expansión térmica.

Baja absorción de humedad (≤ 0,08%):Mantiene propiedades eléctricas estables en ambientes húmedos.

Resistencia a la radiación y baja desgasificación:Apto para aplicaciones aeroespaciales y espaciales.

Calificación de inflamabilidad UL 94 V-0:Cumple con los estrictos requisitos de seguridad.

Eficacia en cuanto a costes:Producción de alto volumen de grado comercial con excelente relación precio/rendimiento.

Tamaños versátiles:Múltiples tamaños de paneles estándar y personalizados disponibles para optimizar la utilización del material y reducir los costos.

4. Solución de PCB de 2 capas personalizada en F4BM245

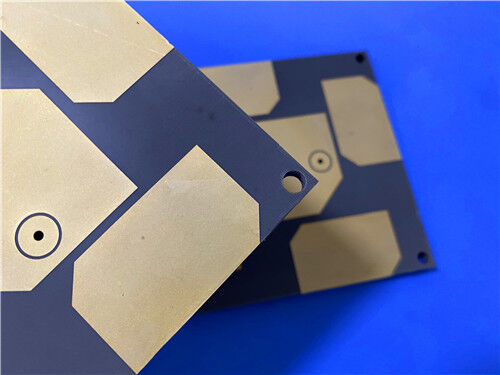

Aprovechando las propiedades avanzadas de F4BM245, ofrecemos la siguiente solución de PCB rígido de 2 capas de ingeniería de precisión.aplicaciones de comunicaciones por satélite que requieren un excelente rendimiento eléctrico y estabilidad mecánica.

Detalles de la construcción del PCB

Destaques de diseño y fabricación

espesor optimizado:El núcleo de 0,508 mm (20 mil) proporciona un equilibrio ideal entre la rigidez mecánica y el rendimiento eléctrico para los diseños de microondas.

Capacidad de características finas:Soporta 4/5 mil traza/espacio y micro-vias de 0,3 mm, lo que permite diseños de circuitos densos y de alta frecuencia.

Capas de cobre de baja pérdida:El cobre ED de 1 oz (35 μm) en ambos lados proporciona una excelente conductividad para la transmisión de señales de RF.

Interconexiones confiables:El acabado de la superficie del oro de inmersión asegura una superficie plana, resistente a la oxidación y altamente soldable, que soporta una unión robusta de componentes.

Excelente confiabilidad de la PTH:Con 20 μm a través del revestimiento y CTE controlado en el eje Z, el PCB ofrece una integridad fiable de revestimiento a través del agujero.

Control de calidad estricto:Cada tablero se somete a pruebas eléctricas al 100% y se fabrica según los estándares IPC-Clase-2, garantizando una calidad y un rendimiento constantes.

5Aplicaciones típicas

El F4BM245 se utiliza ampliamente en una amplia gama de aplicaciones de RF y microondas:

Sistemas de microondas, RF y radar: módulos de procesamiento de señales de alta frecuencia.

Cambiadores de fase: control de fase preciso para las matrices de formación de haz y de fases.

Divisores de energía, acopladores y combinadores: redes de distribución y combinación de energía.

Redes de alimentación: Distribución de señales para las antenas.

Antennas sensibles a las fases y antenas de matriz de fases: rendimiento de fase estable para radar y comunicaciones.

Comunicaciones por satélite: Equipo espacial y terrestre por satélite.

Antenas de las estaciones base: infraestructura de comunicaciones móviles.

6Conclusión

Como proveedor especializado de placas de circuitos de alta frecuencia personalizadas, combinamos el rendimiento probado deWangling F4BM245 y su equipo¢ disponible en el mercado,laminado de fibra de vidrio PTFE de gran volumencon excelentes propiedades eléctricas y mecánicas con nuestras capacidades de fabricación de precisión para ofrecer soluciones de PCB de clase mundial.Nuestra oferta de 2 capas aprovecha plenamente las propiedades dieléctricas estables del F4BM245, baja pérdida, estabilidad dimensional y rentabilidad, asegurando que sus diseños de RF y microondas logren un rendimiento y una fiabilidad óptimos.

Ya sea que esté desarrollando sistemas de radar, equipos de comunicaciones por satélite, antenas de matriz en fases o infraestructura de estaciones base, nuestro equipo de ingenieros está listo para apoyar su proyecto.Para consultas técnicas, muestras, o pedidos de volumen, por favor póngase en contacto con nosotros hoy.
