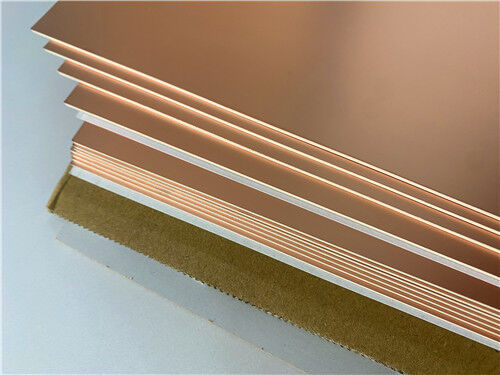

Descripción de producto
Cuando un diseño requiere una constante dieléctrica alta, baja pérdida y la robustez mecánica del refuerzo de vidrio tejido, elLas demás materias primasde Rogers Corporation ofrece una combinación convincente.de la serie RO3200TM, este compuesto de PTFE revestido con cerámica, tejido reforzado con fibra de vidrio fue diseñado como una extensión de laSerie RO3000®con una característica distintiva: una mayor estabilidad mecánica.
Los laminados de la serie RO3200 combinan la suavidad superficial de un laminado de PTFE no tejido, lo que permite tolerancias de grabado de líneas más finas, con la rigidez de un laminado de PTFE de vidrio tejido.Esto los hace adecuados para construcciones de varias capas donde la estabilidad dimensional y los agujeros recubridos confiables son esenciales. RO3210 ofrece unaconstante dieléctrica de 10.2con un factor de disipación de 0.0027El material se fabrica bajo un sistema de calidad certificado ISO 9002.
| Propiedad |
Valor típico RO3210 |
Dirección |
Unidad |
Condición |
Método de ensayo |
| Constante dieléctrica, er yProceso |
10.2 ± 0.50 |
Z. |
- |
10 GHz a 23°C |
IPC-TM-650 2.5.5.5
Línea de rayas sujetada |
| Constante dieléctrica, er yDiseño |
10.8 |
Z. |
- |
8 GHz - 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tan d |
0.0027 |
Z. |
- |
10 GHz a 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de er y |
- 459 - ¿Qué es eso? |
Z. |
ppm/°C |
10 GHz 0-100 °C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.8 |
X, Y |
En el caso de los vehículos de motor |
Conde A. |
Las demás partidas |
| Resistencia por volumen |
103 |
|
MW•cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
103 |
|
El número de unidades |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
579
517 |
En el caso de las personas con discapacidad |
KPSI |
23°C |
Las demás partidas |
| Absorción de agua |
El valor de las emisiones1 |
- |
% |
D24/23 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.79 |
|
J/g/K |
|
Calculado |
| Conductividad térmica |
0.81 |
- |
El valor de las emisiones de CO2 |
80 °C |
Las demás partidas |
| Coeficiente de expansión térmica (-55 a 288 °C) |
13
34 |
X, Y y Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.41 |
| Td el tiempo |
500 |
|
°C |
El TGA |
Las demás partidas |
| El color |
En blanco |
|
|
|
|
| Densidad |
3.0 |
|
Gm/cm3 |
|
|
| Resistencia de la cáscara de cobre |
11.0 |
|
Plí |
1 onza.
Después de la flotación de la soldadura |
El IPC-TM-2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- Sí, es cierto. |
|
|
|
|
| Capacidad de PCB (RO3210) |
| Material de los PCB: |
Laminados cerámicos reforzados con fibra de vidrio tejida |
| Nombramiento: |
El número de registro de la empresa |
| Constante dieléctrica: |
10.2 ± 0.5 |
| Número de capas: |
Pcb de una sola capa, doble capa, multicapa, híbrido |
| Peso de cobre: |
1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: |
25 mil ((0,635 mm), 50 mil (1,27 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
cobre desnudo, HASL, estaño de inmersión, plata de inmersión, oro de inmersión, oro puro, ENEPIG, OSP, etc. |
Aplicaciones
- Circuitos de microondas y de RF ️ Filtros, acopladores y redes de correspondencia
- Antennas de parche
- Antennas de matriz en fase Performance estable entre elementos
- Comunicaciones por satélite Funcionamiento fiable en entornos exigentes
- Sistemas de radares ¢ Radares terrestres y aerotransportados
- Construcciones de múltiples capas ️ Diseños fiables de líneas de rayas y tableros de múltiples capas
- Amplificadores y combinadores de potencia Dk alto para redes compactas de combinación de potencia
Fabricación de PCB a medida con RO3210

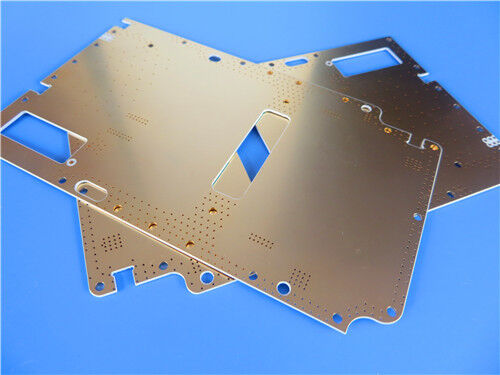

Como fabricante especializado de placas de circuito impreso de alta frecuencia, ofrecemos servicios integrales de fabricación utilizando Rogers RO3210 y otros materiales avanzados.La siguiente especificación detalla una implementación multicapa representativa de 4 capas:
Detalles de la construcción del PCB:
| Parámetro |
Especificación |
| Configuración |
Construcción en cobre de 4 capas |
| El acoplamiento |
0.508mm RO3210 + 0,2mm RO4450F PP + 0,508mm RO3210 |
| espesor laminado |
1.22 mm |
| Peso del cobre |
1 oz de cobre acabado en capas exteriores e interiores |
| Finalización de la superficie |
Plata y oro |
| Máscara de soldadura |
De doble cara (sin tinta o marcas) |
| Peluquería |
No hay |
| Dimensiones del tablero |
Se trata de una pieza con una longitud de 1 mm. |
| Características especiales |
Las ranuras de profundidad controlada |
| Estándar de calidad |
Clasificación IPC-2 |

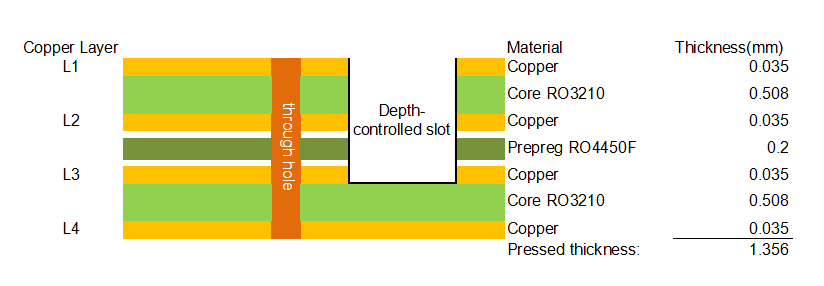

Configuración de acumulación:
Ventajas materiales
Con una Dk de 10.2, RO3210 permite una reducción significativa del tamaño en los circuitos de RF y microondas. Esto lo convierte en una excelente opción para antenas de parche, filtros y otros componentes donde la huella es importante,y donde un Dk más alto permite reducir las dimensiones del circuito.
La característica distintiva de la serie RO3200 es una mayor estabilidad mecánica en comparación con la serie RO3000.hacer que el material sea adecuado para las construcciones de cartón de múltiples capas donde la deformación y el registro son preocupaciones.
RO3210 combina la suavidad superficial de un laminado de PTFE no tejido con la rigidez de un laminado de PTFE de vidrio tejido.soporte de requisitos estrictos de traza/espacio y control de impedancia constante.
Un factor de disipación de 0,0027 es bajo para un material con una constante dieléctrica tan alta, lo que garantiza una eficiencia aceptable en antenas y filtros miniaturizados.
RO3210 se puede combinar con RO4450F prepreg (como se demuestra en la acumulación de 4 capas anterior) para construir construcciones confiables de múltiples capas.El material se puede fabricar utilizando técnicas de procesamiento de placas de circuito PTFE estándar, con pequeñas modificaciones.
La implementación de PCB demostrada incluye ranuras de profundidad controlada, lo que permite un control preciso de la exposición dieléctrica y permite una funcionalidad mecánica y eléctrica única en la placa terminada.
Los laminados de la serie RO3200 se fabrican bajo un sistema de calidad certificado ISO 9002, garantizando una calidad y fiabilidad constantes.
Calidad y disponibilidad
Todas las placas se fabrican de acuerdo con los estándares de calidad IPC-Clase-2, lo que garantiza una fiabilidad sólida para aplicaciones comerciales, industriales y relacionadas con la defensa.Se realizará un ensayo eléctrico del 100% antes del envío para garantizar la integridad funcional..
Nuestra capacidad de producción se extiende a la disponibilidad mundial, con envío flexible y soporte logístico para los requisitos de prototipo y volumen.Ofrecemos una respuesta rápida y precios competitivos mientras mantenemos un estricto control del proceso.
Para consultas sobre apilamientos personalizados, configuraciones multicapa utilizando RO3210 y RO4450F prepreg, ranuras de profundidad controlada, acabados de superficie alternativos (plata, oro, ENIG) u otros requisitos,Por favor, póngase en contacto con nuestro equipo de ingeniería de ventas ̇ estamos listos para apoyar sus requisitos de placa de circuito de alta frecuencia.
