PWB de alta frecuencia de 4 capas en 6,6 milipulgada RO4350B y 10 milipulgada RO4350B para el sistema del radar

Productos

Tablero de múltiples capas del PWB

PWB de alta frecuencia de 4 capas en 6,6 milipulgada RO4350B y 10 milipulgada RO4350B para el sistema del radar

Cuota De Producción:	1
Precio:	USD80~90
Embalaje Estándar:	vacío
Período De Entrega:	7-8 días laborables
Método De Pago:	T/T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Technologies Limited

Certificación

Número de modelo

BIC-0064-V4.2

Número de capas:

Epóxido de cristal:

RO4350B, RO4450B se mezcló con FR-4 TG>135

Altura final del PWB:

0.8m m ±0.1

Externo final de la hoja:

1,5 onzas

Hoja final interna:

0,5 onzas

Final superficial:

Oro de la inmersión (níquel 17,7%) 2µ” sobre 100µ”

Color de la máscara de la soldadura:

Color de la leyenda componente:

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD80~90

Detalles de empaquetado:

vacío

Tiempo de entrega:

7-8 días laborables

Condiciones de pago:

T/T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

PWB de alta frecuencia de 4 capas en 6,6 milipulgada RO4350B y 10 milipulgada RO4350B para el sistema del radar
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Hola todo el mundo,

PCBs de alta frecuencia de múltiples capas se hace de todo el material de alta frecuencia incluyendo el pegamento del prepreg. Por ejemplo, 4 un PWB de la capa RO4350B es un compuesto de 2 corazones de los substratos de RO4350B. Como se sabe a todos, hay 8 corazones en la familia de RO4350B, es decir 4mil (0.101m m) a 60mil (1.524m m).

RO4350B:
4mil	0.101m m
6.6mil	0.168m m
10mil	0.254m m
13.3mil	0.338m m
16.6mil	0.422m m
20mil	0.508m m
30mil	0.762m m
60mil	1.524m m

Es tan muy interesante que la pila de 4 capas se puede hacer en muchas maneras diferentes.

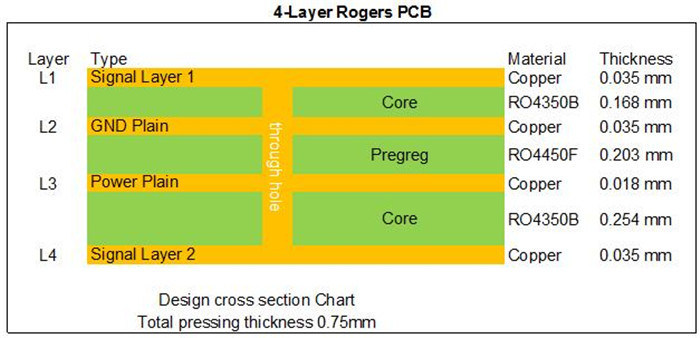

Hablamos hoy somos 4 un PWB el de alta frecuencia de la capa RO4350B empleado el substrato de 6.6mil y de 10mil RO4350B para el uso del sistema del radar. Este tablero del RF tiene un grueso de 0.82m m con una pista 4mil y un hueco mínimos 5mil. Esto es un PWB de múltiples capas de alta frecuencia puro con RO4450B como prepreg dieléctrico. Otras especificaciones son serigrafía blanca sobre la máscara verde de la soldadura, oro de la inmersión plateado en los cojines. Suministran el tablero entero 1 para arriba por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 50 paneles se embalan para el envío. Aquí está el detalle de la pila:

PWB de alta frecuencia de 4 capas en 6,6 milipulgada RO4350B y 10 milipulgada RO4350B para el sistema del radar 0

Características y ventajas
1) funcionamiento de alta frecuencia excelente debido a la tolerancia y a la pérdida dieléctricas bajas;
2) buena resistencia de la temperatura da alta temperatura y baja (- 192℃-260℃);
3) índice elegible de los productos de primera producción: el >95%
4) entrega a tiempo: el >98%
5) tarifa de la denuncia del cliente: <1>

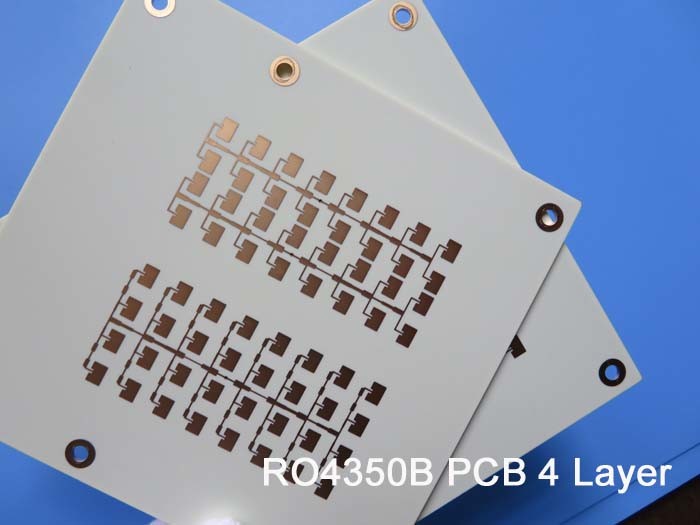

PWB de alta frecuencia de 4 capas en 6,6 milipulgada RO4350B y 10 milipulgada RO4350B para el sistema del radar 1

Usos
Osciloscopio modular, varioacoplador, aumentador de presión Torre-montado, amplificador de potencia
Divisor, sensores acústicos de la detección, interruptores del RF, amplificador del tronco

Hoja del parámetro y de datos

TAMAÑO DEL PWB	85 x 100mm=1PCS
TIPO DEL TABLERO	PWB de múltiples capas
Número de capas	4 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	No
PILA DE LA CAPA	Cobre ------- capa SUPERIOR de 35um (1 onza) +plate
	RO4350B dieléctrico 0.168m m (6,6 milipulgada)
	Cobre ------- 35um (1oz)
	RO4350F dieléctrico 0.203m m (8 milipulgada)
	Cobre ------ 35um (1oz)
	RO4450B dieléctrico 0.254m m (10 milipulgada)
	Cobre ------35um (1oz) + capa inferior de la placa
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 4 milipulgadas/5
Agujeros mínimos/máximos:	0,25 milímetros/2,0 milímetros
Número de diversos agujeros:	5
Número de agujeros de taladro:	175
Número de ranuras molidas:	0
Número de recortes internos:	3
Control de la impedancia:	no
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido de cristal:	RO4350B Tg280℃, er<3>
Externo final de la hoja:	1,5 onzas
Hoja final interna:	1 onza
Altura final del PWB:	0,82 milímetros ±0.1mm
EL PLATEAR Y CAPA
Final superficial	Oro de la inmersión
Suelde la máscara para aplicarse a:	N/A
Color de la máscara de la soldadura:	N/A
Tipo de la máscara de la soldadura:	N/A
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	N/A
Color de la leyenda componente	N/A
Fabricante Name o logotipo:	N/A
VÍA	Plateado a través del agujero (PTH), tamaño mínimo 0.25m m.
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

PWB de alta frecuencia de 4 capas en 6,6 milipulgada RO4350B y 10 milipulgada RO4350B para el sistema del radar 2
