Descripción de producto

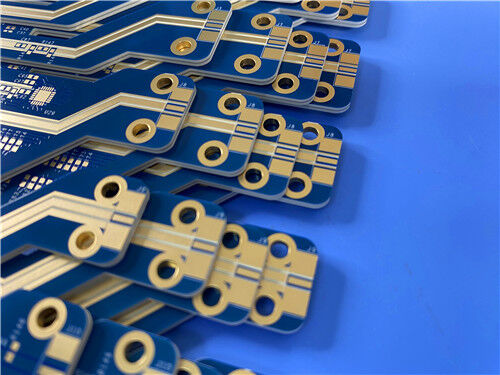

4 capas de PCB híbrido de alta frecuencia Rogers RT/duroide 6202 + FR-4 con Via-in-Pad y IPC clase 3

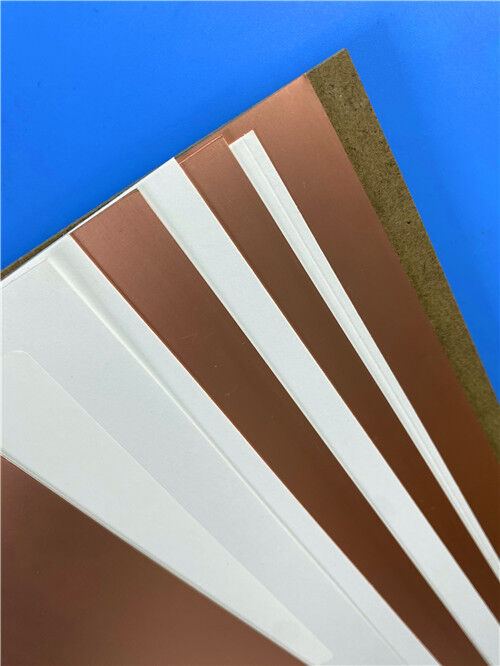

1. Resumen del material RT/duroide 6202 (Rogers)
NT1combustiblees un laminado a base de PTFE de baja pérdida y baja constante dieléctrica de Rogers Corporation, reforzado con tejido de vidrio limitado.Está diseñado específicamente para estructuras complejas de microondas que requieren fiabilidad mecánica y estabilidad eléctrica..
La adición de refuerzo de vidrio tejido proporciona una excelente estabilidad dimensional (0,05 a 0,07 mil/pulgada),permitiendo la fabricación de tolerancias ajustadas para aplicaciones de resistencias planas y circuitos multicapa de alta densidad .
Características clave del material
| Características |
Beneficio |
| Se aplicarán las siguientes medidas: |
Reduce el retraso de la señal y el cruce de conversación ideal para circuitos de alta frecuencia hasta 40 GHz +. |
| Df ultrabajo (0,0015 @ 10 GHz) |
Minimiza la pérdida de inserción |
| TCDk = +5 ppm/°C |
La constante dieléctrica se mantiene estable a través de la temperatura, esencial para aplicaciones al aire libre y aeroespacial. |
| Se aplicará el método siguiente: |
Se corresponde con el CTE de cobre reduce la tensión en los agujeros y componentes de montaje superficial. |
| Estabilidad dimensional = 0,07 mm/m |
Evita el doble grabado y mantiene tolerancias de posición ajustadas. |
| Td = 500°C |
Excepcional robustez térmica, soporta el montaje libre de plomo y ambientes operativos adversos. |
| Baja absorción de humedad (0,04%) |
Mantiene el rendimiento eléctrico en condiciones húmedas. |
| FR-4 Compatible con el proceso |
A diferencia de muchos materiales de PTFE, el RT/duroide 6202 puede procesarse con técnicas de fabricación FR-4 estándar. |
| Proceso libre de plomo compatible |
Soporta totalmente la soldadura de reflujo a 260 ° C. |
| UL 94 V-0 Flamabilidad |
Cumple con los requisitos de seguridad para aplicaciones comerciales y aeroespaciales. |
| Aplicaciones típicas |
|
| Segmento de mercado |
Casos de uso específicos |
| Aeroespacial y Defensa |
Antennas de matriz en fase, sistemas de radar terrestres y aerotransportados, sistemas comerciales de prevención de colisiones de aerolíneas |
| Comunicaciones por satélite |
Redes de formación de rayos, antenas GPS, circuitos espaciales de alta fiabilidad |
| Prueba y medición de alta frecuencia |
Circuitos complejos de varias capas con conexiones entre capas |
| Planas de fondo de microondas |
Planas traseras de energía de alta fiabilidad, redes de distribución de RF |
2. Hoja de datos del material Propiedades consolidadas (RT/duroide 6202)
| Propiedad |
Dirección |
Valor típico |
Unidad |
Método de ensayo |
| Constante dieléctrica (Dk) @ 10 GHz |
Z. |
2.94 ± 0,04 (≥ 0,020") |
¿Qué quieres decir? |
IPC-TM-650 2.5.5.5 |
| Dk @ 10 GHz (0,005" de espesor) |
Z. |
3.06 ± 0.04 |
¿Qué quieres decir? |
IPC-TM-650 2.5.5.5 |
| Dk @ 10 GHz (espesor de 0,010 ∼ 0,015") |
Z. |
3.02 ± 0.04 |
¿Qué quieres decir? |
IPC-TM-650 2.5.5.5 |
| Factor de disipación (Df) @ 10 GHz |
Z. |
0.0015 |
¿Qué quieres decir? |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de Dk |
Z. |
5 |
ppm/°C |
IPC-TM-650 2.5.5.5; -50 a + 150 °C |
| Resistencia por volumen |
Z. |
1 × 106 |
MΩ·cm |
Se aplicarán los siguientes requisitos: |
| Resistencia de la superficie |
Z. |
1 × 109 |
MΩ |
Se aplicarán los siguientes requisitos: |
| Conductividad térmica |
¿Qué quieres decir? |
0.68 |
El valor de las emisiones de CO |
Las condiciones de ensayo de los materiales de ensayo deben ser las siguientes: |
| CTE X (-55 a 288 °C) |
X. |
15 |
ppm/°C |
IPC-TM-650 2.4.41 |
| CTE Y (-55 a 288 °C) |
Y |
15 |
ppm/°C |
IPC-TM-650 2.4.41 |
| CTE Z (-55 a 288 °C) |
Z. |
30 |
ppm/°C |
IPC-TM-650 2.4.41 |
| Td (decomposición térmica) |
¿Qué quieres decir? |
500 |
°C (TGA) |
Las demás partidas |
| Calor específico |
¿Qué quieres decir? |
0.93 (0.22) |
J/g·K (BTU/lb/°F) |
Calculado |
| Flamabilidad |
¿Qué quieres decir? |
Las demás: |
Calificación |
Sección 94 |
| Modulo de tracción |
X, Y |
1007 (146) |
MPa (kpsi) |
Las condiciones de ensayo y de ensayo |
| El estrés supremo |
X, Y |
30 (4.3) |
MPa (kpsi) |
Las condiciones de ensayo y de ensayo |
| La última cepa |
X, Y |
4.9 |
% |
Las condiciones de ensayo y de ensayo |
| Modulo de compresión |
Z. |
1035 (150) |
MPa (kpsi) |
Las demás partidas |
| Resistencia de la cáscara de cobre (1 oz de papel de ED) |
¿Qué quieres decir? |
9.1 (1.6) |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
IPC-TM-650 2.4.8 |
| Absorción de humedad |
¿Qué quieres decir? |
0.04 |
% |
IPC-TM-650 2.6.2.1Las medidas de ensayo se aplicarán en el caso de los productos de la categoría A. |
| Densidad |
¿Qué quieres decir? |
2.1 |
G/cm3 |
Las demás partidas |
| Estabilidad dimensional |
X, Y |
0.07 |
Se aplicará el procedimiento siguiente: |
IPC-TM-650 2.4.3.9; después del grabado +E/150 |
Nota sobre la variación Dk: debido a limitaciones de construcción, la constante dieléctrica del RT/duroide 6202 varía ligeramente según el grosor del laminado: 0,005" = 3,06 ± 0.04, 0,010 ∼ 0,015" = 3,02 ± 0.04, ≥ 0,020" = 2,94 ± 0,04
Disponibilidad estándar de laminado
| Parámetro |
Opciones |
| espesores estándar |
0Se trata de un sistema de control de velocidad que se utiliza para medir la velocidad de un vehículo. |
| Tamaños de panel estándar |
12" × 18", 24" × 18", 24" × 36" |
| Revestimiento de cobre |
EDC 1⁄2 onza, 1 onza; laminada 1⁄2 onza, 1 onza, 2 onzas; tratada de forma inversa; papel resistivo |
| Prepreg |
NT1duroide 6202PR disponible en rollo o en panel |
3. PCB personalizado 4 capas híbridas RT/duroide 6202 + FR-4 con Via-in-Pad y IPC clase 3
Esta placa híbrida de 4 capas demuestra nuestra capacidad para combinar materiales diferentes (RT/duroide 6202 + FR-4) en una sola,PCB de alta fiabilidad con cumplimiento de la clase 3 IPC-6012 y tecnología avanzada via-in-pad .
Especificaciones básicas
| Punto de trabajo |
Especificación |
| Número de capas |
Cuatro capas. |
| Tipo de acumulación |
Híbrido Top: RT/duroide 6202 (0,127 mm) + Prepreg (0,381 mm) + Bajo: FR-4 (0,4 mm) |
| espesor del tablero terminado |
1.014 mm |
| Capa interior de cobre |
0.5 onzas |
| Capas exteriores de cobre |
1 oz (arriba y abajo) |
| Finalización de la superficie |
ENIG (níquel sin electro/oro de inmersión) |
| Máscara de soldadura |
Azul ambos lados |
| Peluquería |
Blanco ambos lados |
| Tamaño del panel |
110 mm × 35 mm (unidad única, incluidas las tiras de herramienta, los orificios de montaje y los fideicomisarios) |
Características avanzadas del proceso
| Características |
Detalle |
Beneficio |
| Via-in-Pad (VIP) (Vídeo en el panel) |
Todas las vías: enchufadas con resina + tapa de cobre recubierta |
Permite la colocación de los componentes directamente en vías esencial para los diseños densos |
| Enchufe de resina |
Vias llenas de resina y planarizadas |
Proporciona una superficie plana para el tapón; evita la soldadura |
| Vias con tapa |
Cobre electroplacado sobre vías llenas |
Asegura la continuidad eléctrica y la fiabilidad mecánica |
| ENIG Finalización |
Inmersión de oro sobre níquel |
Excelente solderabilidad, superficie plana, resistencia a la corrosión |
| 25 μm de pared de agujero de cobre |
Requisitos de la clase 3 IPC-6012 |
Asegura una fiabilidad robusta de la PTH en entornos adversos (aeroespacial, defensa) |
| Enlace de materiales híbridos |
RT/duroide 6202 + FR-4 con una preparación adecuada |
Equilibra el rendimiento y el costo de la RF ¢ señales de alta frecuencia en RT/duroide, enrutamiento/potencia en FR-4 |
Diseño de apilamiento
Esta configuración asegura que las rutas de RF críticas residan enteramente dentro de RT/duroide 6202, mientras que la mayor parte del enrutamiento digital y de energía utiliza FR-4 ¢, lo que le da lo mejor de ambos mundos.
4¿Por qué RT/duroide 6202 + FR-4 híbrido para este diseño?
| Requisito |
Cómo RT/duroid 6202 + FR-4 lo aborda |
| Integridad de la señal de alta frecuencia (frontera de RF) |
La Df = 0.0015 @ 10 GHz de RT/duroid 6202 minimiza la pérdida de inserción |
| Rendimiento estable a temperatura |
TCDk = +5 ppm/°C garantiza una impedancia estable de -50°C a +150°C esencial para aplicaciones aeroespaciales y al aire libre. |
| Confiabilidad mecánica |
X/Y CTE = 15 ppm/°C coincide con el cobre reduce la tensión de PTH y garantiza una soldadura fiable en la superficie. |
| Tolerancia de las dimensiones |
La estabilidad dimensional = 0,07 mm/m permite tolerancias posicionales ajustadas para circuitos de microondas complejos. |
| Eficacia en términos de costes |
La construcción híbrida coloca RT/duroide costoso sólo donde sea necesario (capas de RF), utilizando FR-4 para el enrutamiento/potencia reducción del costo del material. |
| Confiabilidad de la clase 3 del IPC |
Las propiedades del cobre de pared de agujero de 25 μm y el material robusto cumplen con los más altos estándares de fiabilidad para la industria aeroespacial y de defensa. |
| Enrutamiento BGA denso |
El soporte a través de la almohadilla (vínculo de resina + tapa) permite la ruptura de los componentes de tono fino. |
Cuadro de comparación: RT/duroide 6202 frente a FR-4 estándar frente a materiales RF de gama alta
| Parámetro |
NT1capacidad de producción |
El estándar FR-4 (Alta Tg) |
PTFE de gama alta (por ejemplo, RT/duroide 5880) |
| Dk (@ 10 GHz) |
2.94 ± 0.04 |
- 4,2 por 4.5 |
- Dos. - ¿Qué quieres decir?20 |
| Df (@ 10 GHz) |
0.0015 |
- ¿Qué es eso?020 |
- No.0009 |
| TCDk (ppm/°C) |
+5 |
~ +50 a +100 |
~0 (muy bajo) |
| Td (TGA) |
500 °C |
- 340 °C |
- 500 °C |
| Se aplicarán las siguientes medidas: |
¿Qué es la verdad? |
~ 14 ¢ 16 |
~ 17 ¢ 20 |
| Se aplicarán las siguientes medidas: |
30 |
~ 50 ¢ 70 |
~ 30 ¢ 40 |
| Absorción de humedad |
0.04% |
~ 0,3 ∼ 0,5% |
- 0,02 por ciento |
| Estabilidad dimensional (mm/m) |
0.07 |
- ¿Qué es eso?20 |
- ¿Qué es eso?10 |
| Refuerzo de vidrio |
Vidrio tejido limitado |
Vidrio electrónico |
Sin vidrio (PTFE puro) |
| FR-4 Compatibilidad de los procesos |
- ¿ Qué? |
- ¿ Qué? |
Limitado (etado de sodio) |
| Costo relativo |
En alto. |
Bajo |
Muy alto |
| Aplicación primaria |
Radar, matrices de fase, RF de alta confiabilidad |
Dirección general digital |
Grado espacial, con pérdida muy baja |
Áreas de aplicación
Antenas de matriz en fase
Radar aerotransportado y terrestre
Sistemas de prevención de colisiones de aerolíneas comerciales
Planas de retroalimentación de potencia (de alta frecuencia)
Redes de formación de haces
P1: ¿Qué hace que RT/duroid 6202 sea diferente del estándar FR-4?
A: RT/duroide 6202 ofrece una Dk significativamente más baja (2.94 vs. ~4.2?? 4.5), una Df más baja (0.0015 vs. ~0.015?? 0.020), TCDk = +5 ppm/°C (muy estable a través de la temperatura), X/Y CTE emparejado con cobre (15 ppm/°C),y excelente estabilidad dimensional (0.07 mm/m) ¢ todo dentro de un sistema reforzado con vidrio basado en PTFE compatible con los procesos FR-4.
P2: ¿Por qué utilizar una pila híbrida (RT/duroide + FR-4) en lugar de todo-RT/duroide?
R: Optimización de costos. RT/duroid es significativamente más caro que FR-4. Colocando RT/duroid solo en la capa superior (donde se lanzan las señales RF) y utilizando FR-4 para el enrutamiento y la distribución de energía,La construcción híbrida se utiliza ampliamente en los diseños de placas de control RF +.
P3: ¿Es el RT/duroide 6202 compatible con la soldadura sin plomo?
R: Sí. RT/duroid 6202 es compatible con procesos libres de plomo y admite soldadura de reflujo de pico a 260 °C.
P4: ¿Se pueden enchufar y tapar todas las vías con resina?
R: Sí. Nuestro proceso de fabricación admite el enchufe de resina + tapón electroplacado para todas las vías. Esto es estándar para este diseño de 4 capas y permite colocar componentes directamente sobre las vías.
P5: ¿Qué es IPC-6012 Clase 3 y por qué es importante?
R: IPC-6012 Clase 3 es la clase de fiabilidad más alta para placas impresas rígidas, que requiere un mínimo de 25 μm de cobre en la pared del orificio, criterios de inspección estrictos y fiabilidad térmica / mecánica comprobada.Se requiere para la industria aeroespacial, defensa, aplicaciones médicas y de telecomunicaciones de alta fiabilidad.
P6: ¿Qué acabados de superficie están disponibles para esta placa híbrida?
R: ENIG (Inmersion Gold) se especifica para este diseño. También ofrecemos plata de inmersión, estaño de inmersión, ENEPIG y OSP dependiendo de sus requisitos de aplicación.
Contacta con nosotros
Como proveedor especializado de PCB con sede en China, tenemos una amplia experiencia con materiales Rogers RT/duroide, apilamientos híbridos (RT/duroide + FR-4) y procesos complejos via-in-pad.
Proporcionamos:
- Trazabilidad completa del material (certificados de Rogers)
- Clasificación IPC-6012 de clase 3 con paredes de cobre con orificios de 25 μm
- Pruebas de impedancia (TDR) con informes detallados
- Inspección por rayos X y secciones transversales para determinar la calidad
- Pruebas eléctricas (sonda voladora / dispositivo)
- Prototipos de giro rápido y producción en serie
Para consultas técnicas, revisión de la acumulación o solicitudes de cotización, póngase en contacto directamente con nuestro equipo de ventas. Estamos listos para apoyar sus proyectos aeroespaciales de alta frecuencia, defensa y telecomunicaciones.
