Placa de Circuito Impreso Híbrida Construida sobre Rogers 10mil RO4350B y FR-4 con Oro de Inmersión

Hola a todos,

Hoy, hablaremos sobre PCB de alta frecuencia fabricados en RO4350B de 10mil prensado con FR-4.

Esta placa está diseñada como una estructura de 4 capas, que es relativamente simple y controlable en costos, lo que ayuda a abrir un nuevo mercado.

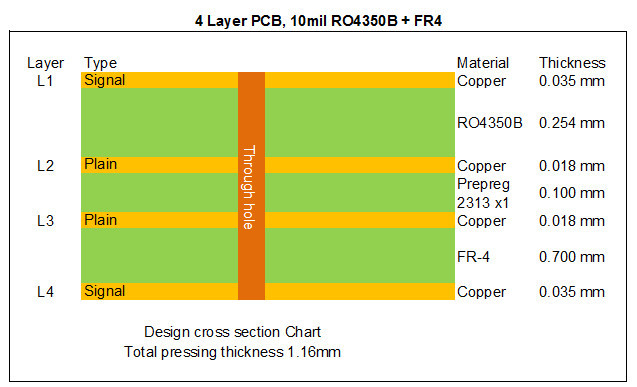

Echemos un vistazo a su construcción,

La primera capa a la segunda capa es un material central RO4350B de 10mil, el núcleo tiene un grosor fijo que es muy importante para la longitud eléctrica de las líneas de RF en la placa de circuito, y las otras capas son materiales FR-4, que se unen mediante láminas sem curadas.

La capa interna del PCB es de 0.5 onzas y la capa externa es de 1 onza.

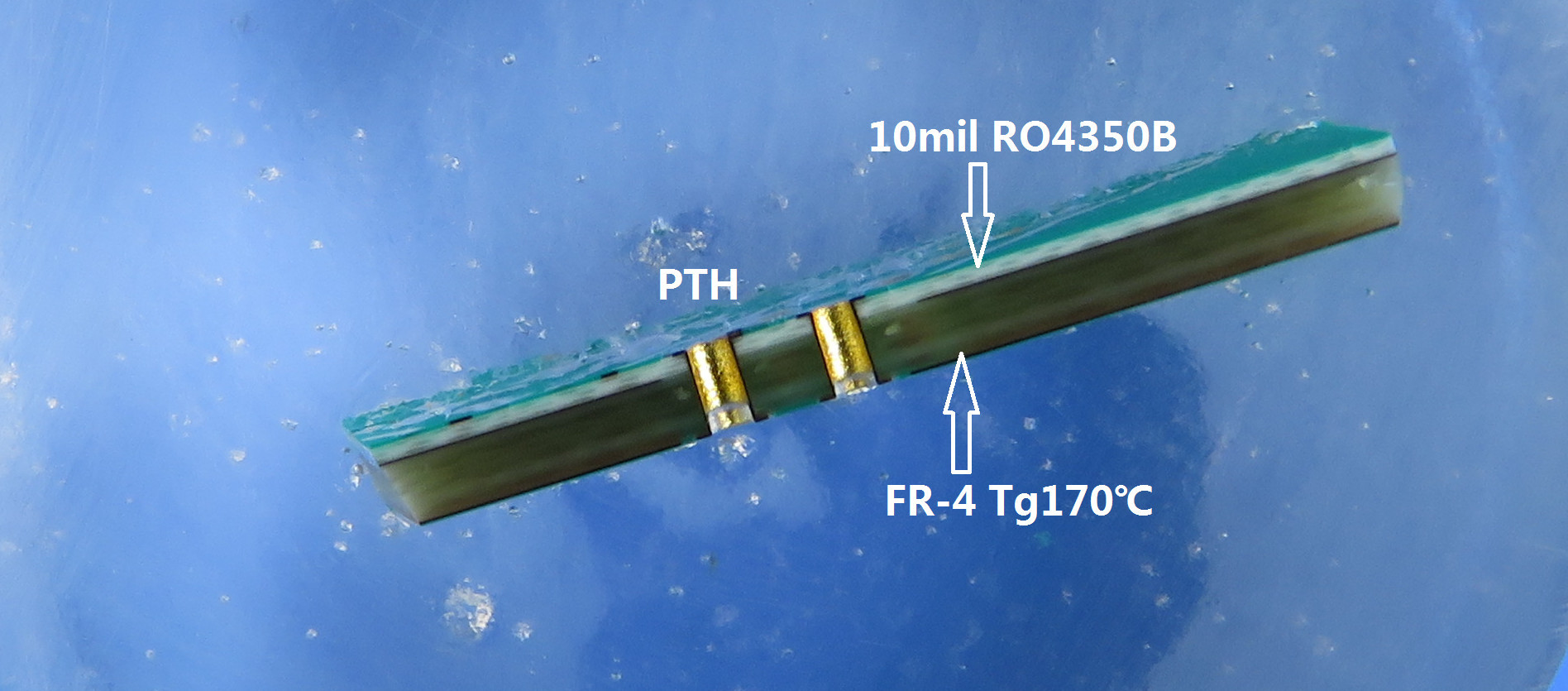

Esta es la sección transversal.

Los agujeros metalizados conectan cada capa, realizamos diseño de vías ciegas y diseño HDI de 1ª y 2ª etapa. El color de la máscara de soldadura es verde, y amarillo, rojo y negro están disponibles para su opción.

Todos los PCB de nuestra empresa pasarán por pruebas de circuito abierto y circuito cerrado, prueba AOI, prueba de soldabilidad y prueba de estrés térmico de 288 °C para garantizar productos de alta calidad.

Podemos proporcionarle prototipos y producción en masa.

Gracias por su lectura
