PWB de alta frecuencia de 4 capas en 2 corazones de 32mil 0.813m m RO4003C y de 12mil RO4450F para el acoplador de la frecuencia ultraalta

PCB de alta frecuencia de 4 capasEncendido 2 núcleos de32mil0.813mmRO4003C y 12mil RO4450F para acoplador de ultra alta frecuencia

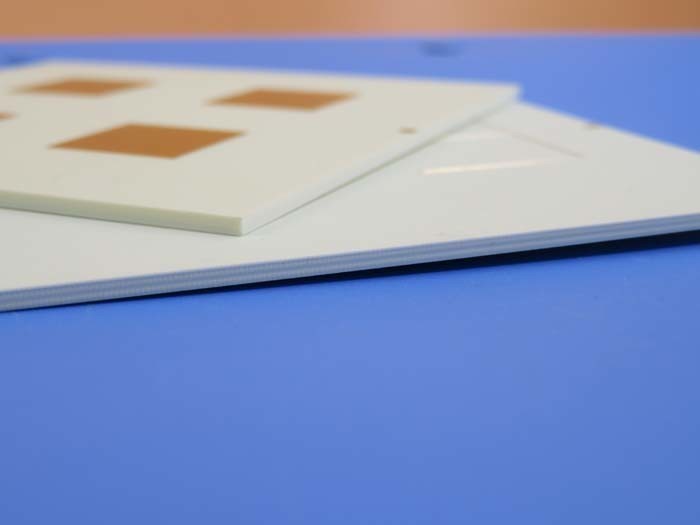

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)

Hola a todos,
Buenos días.

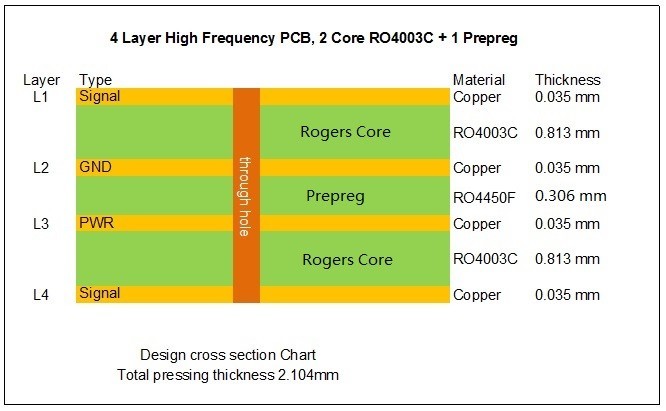

Hoy hablamos de un tipo de PCB de alta frecuencia de 4 capas. Esta PCB está construida sobre 2 láminas de núcleos RO4003C de 0.813 mm (32 mil) con 1 lámina de preimpregnado RO4450F para la aplicación de acoplador de ultra alta frecuencia. A continuación se muestra el apilamiento.

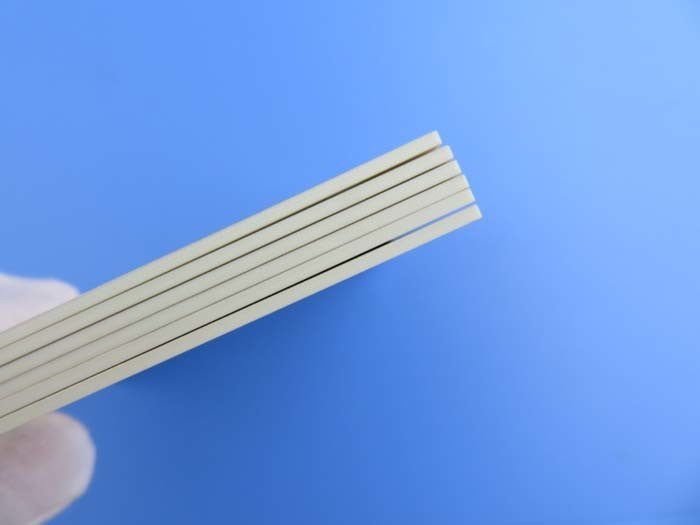

En general, las PCB de alta frecuencia Rogers multicapa se fabrican con todos los materiales de alta frecuencia, incluido el adhesivo preimpregnado. Como es sabido por todos, existen 6 núcleos en la familia RO4003C, es decir, de 8 mil (0.203 mm) a 60 mil (1.524 mm).


Grosor del RO4003C

Por lo tanto, es muy interesante que el apilamiento de 4 capas se pueda realizar de muchas maneras diferentes.


Las especificaciones de la placa son las siguientes:
Material base: RO4003C 32mil + RO4450F 12mil PP
Número de capas: 4 capas
Tipo: Agujeros de castellanización (agujeros medios) en el borde
Formato: 113 mm x 80 mm = 1 tipo = 4 piezas
Acabado superficial: Oro de inmersión
Peso del cobre: Capa exterior 35 µm / Capa interior 35 µm
Máscara de soldadura / Leyenda: no / no
Altura final de la PCB: 2.1 mm
Estándar: IPC 6012 Clase 2
Embalaje: Se embalan 20 paneles para su envío.
Plazo de entrega: 10 días laborables
Vida útil: 6 meses


Disfruta de las características y beneficios 1) Excelente rendimiento de alta frecuencia debido a la baja tolerancia y pérdida dieléctrica;
2) Inspección AOI;
3) Satisfaciendo sus necesidades de PCB desde prototipos hasta producción en masa;
4) Capacidad de 30000 metros cuadrados al mes;
5) 8000 tipos de PCB al mes;
6) Más de 16 años de experiencia en PCB;
Aplicación


Antena GPS, amplificador WiFi, amplificador de potencia, transceptor de RF, antena de TV, convertidor de adquisición de datos de radar, espectro ensanchado, atenuador
Apéndice: Propiedades del RO4003C
