Descripción de producto

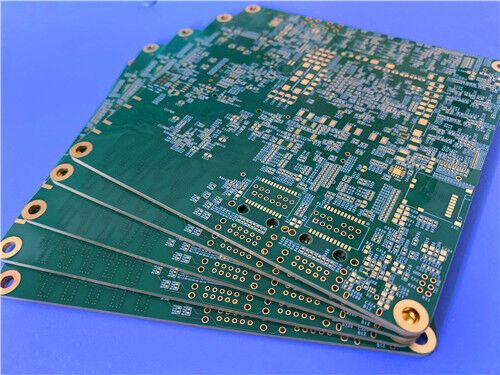

Placa de circuito impreso de alta velocidad de 14 capas – Material Panasonic Megtron 6 (M6) de ultra baja pérdida con Via-in-Pad y Clase 3 IPC
P: ¿Qué es esta solución de PCB Megtron 6 y qué ofrece?
R: Esta es una PCB de alto rendimiento de 14 capas construida con Panasonic Megtron 6 (M6) – un material de ultra baja pérdida y alta resistencia al calor basado en un sistema de resina PPE (éter de polifenileno). Con Dk = 3.4 y Df tan bajo como 0.002 a 1 GHz, M6 ofrece un rendimiento eléctrico cercano al PTFE, al tiempo que sigue siendo compatible con los procesos de fabricación estándar de FR-4.
El producto de referencia se especifica como:
Este diseño es ideal para redes de alta velocidad, switches de centros de datos, aceleradores de IA e infraestructura de telecomunicaciones – donde la integridad de la señal, la fiabilidad térmica y el enrutamiento denso son críticos.
Puntos clave
| # | Punto clave | Descripción |
| ① | Material de ultra baja pérdida | Megtron 6 ofrece Dk = 3.4 y Df = 0.002 a 1 GHz (0.004 a 12 GHz) – acercándose al rendimiento del PTFE con compatibilidad de procesos FR-4. |
| ② | Alta fiabilidad térmica | Tg (DSC) = 185 °C, Tg (DMA) = 210 °C, Td = 410 °C y T288 > 120 min – totalmente compatible con ensamblaje sin plomo y entornos hostiles. |
| ③ | Listo para Via-in-Pad | Todos los vías < 0.4 mm están taponados con resina y cubiertos (chapados) – permitiendo un breakout BGA denso y eliminando problemas de soldadura. |
| ④ | Cumplimiento de la Clase 3 IPC | Cobre de pared de agujero de 25 µm y calificación completa IPC-6012 Clase 3 – cumpliendo los más altos estándares de fiabilidad para aeroespacial, defensa y telecomunicaciones. |
| ⑤ | Acabado superficial ENEPIG | ENEPIG proporciona excelente soldabilidad, capacidad de unión por cable y resistencia a la corrosión – ideal para componentes de paso fino y fiabilidad a largo plazo. |
| ⑥ | Plataforma de fabricación probada | Megtron 6 es ampliamente adoptado en aplicaciones 56G PAM4 y 112G PAM4, con excelente resistencia CAF, baja absorción de humedad (0.0014%) y estabilidad dimensional estable. |
1. Resumen del material – Megtron 6 (Panasonic)
Megtron 6 (M6) es un material de placa de circuito impreso de ultra baja pérdida y alta resistencia al calor de Panasonic, basado en un sistema de mezcla de resina de polifenileno éter (PPE). Está diseñado específicamente para aplicaciones digitales de alta velocidad, RF y de onda milimétrica donde la integridad de la señal y la fiabilidad térmica son primordiales.
Características clave del material
| Característica | Beneficio |
| Dk ultra bajo (3.4) | Reduce el retraso de propagación de la señal y la diafonía – crítico para enlaces serie de alta velocidad. |
| Df ultra bajo (0.002 a 1 GHz) | Minimiza la pérdida de inserción – permitiendo el cumplimiento del canal 56G PAM4 y 112G PAM4. |
| Dk/Df estable en frecuencia | Asegura una impedancia constante en un amplio ancho de banda (1 GHz a 12 GHz+). |
| Compatibilidad de procesos FR-4 | Sin pretratamiento especial (a diferencia del PTFE) – utiliza líneas de fabricación FR-4 estándar. |
| Bajo CTE en el eje Z (45 ppm/°C) | Reduce el estrés del agujero pasante chapado durante el ciclo térmico. |
| Compatible con cobre H-VLP (High-Very Low Profile) | Optimizado para una pérdida de transmisión ultra baja con lámina tratada en reversa. |
| Baja absorción de humedad (0.0014%) | Mantiene la estabilidad eléctrica en ambientes húmedos. |
| Compatible con reflujo sin plomo | Soporta múltiples ciclos de reflujo de 260 °C sin delaminación. |
2. Hoja de datos del material – Propiedades consolidadas (Megtron 6)
| Categoría de propiedad | Propiedad | Condición de prueba | Valor típico | Unidad |
| Térmico | Tg (DSC) | – | 185 | °C |
| Tg (DMA) | – | 210 | °C | |
| Td (Descomposición térmica) | – | 410 | °C | |
| T288 (Sin Cu) | – | > 120 | min | |
| T288 (Con Cu) | – | > 120 | min | |
| CTE-X | IPC-TM-650 2.4.24 | 14–16 | ppm/°C | |
| CTE-Y | IPC-TM-650 2.4.24 | 14–16 | ppm/°C | |
| CTE-Z | IPC-TM-650 2.4.24 | 45 | ppm/°C | |
| CTE α2 (eje Z) | IPC-TM-650 2.4.24; Condición A | 260 | ppm/°C | |
| Conductividad térmica | – | 0.42 | W/m·K | |
| Inflamabilidad | UL94 | 94V-0 | Clasificación | |
| Eléctrico | Constante dieléctrica (Dk) @ 1 GHz | IPC-TM-650; C-24/23/50 | 3.4 | – |
| Constante dieléctrica (Dk) @ 12 GHz | Resonador circular balanceado | 3.4 | – | |
| Factor de disipación (Df) @ 1 GHz | IPC-TM-650; C-24/23/50 | 0.002 | – | |
| Factor de disipación (Df) @ 12 GHz | Resonador circular balanceado | 0.004 | – | |
| Resistividad volumétrica | – | 1 × 10⁹ | MΩ·cm | |
| Resistividad superficial | – | 1 × 10⁸ | MΩ | |
| Mecánico | Coeficiente de Poisson | – | 0.2 | – |
| Deformación flexural (MD) | – | 19 | GPa | |
| Relleno flexural (TD) | – | 18 | GPa | |
| Resistencia al pelado (Cu de 1 oz, lámina H-VLP) | – | 0.8 | kN/m | |
| Físico | Absorción de agua | – | 0.0014 | % |
Nota: Megtron 6 logra Dk ≈ 3.4 y Df ≈ 0.002 a 1 GHz, lo que lo convierte en uno de los materiales epoxi modificados de menor pérdida disponibles. El Df aumenta a ≈ 0.004 a 12 GHz, todavía significativamente menor que el FR-4 estándar (≈ 0.015–0.020).
3. PCB personalizada – Megtron 6 de 14 capas con Via-in-Pad y Clase 3 IPC
Esta placa de 14 capas demuestra nuestra capacidad para manejar diseños de alta fiabilidad y alto número de capas utilizando Megtron 6 como material base, con cumplimiento IPC-6012 Clase 3 y tecnología avanzada de vía en pad.
Especificaciones básicas
| Artículo | Especificación |
| Número de capas | 14 capas |
| Material base | Panasonic Megtron 6 (serie R-5775/R-5670) |
| Espesor de placa terminado | 2.123 mm |
| Cobre terminado por capa | 1 oz (todas las capas) |
| Acabado superficial | ENEPIG (Níquel electroless Paladio electroless Oro de inmersión) |
| Máscara de soldadura | Verde – caras superior e inferior |
| Serigrafía | Blanca – caras superior e inferior |
| Tamaño del panel | 100 mm × 98 mm (1 pieza) |
Características avanzadas del proceso
| Característica | Detalle | Beneficio |
| Via-in-Pad (VIP) | Todos los vías < 0.4 mm: taponados con resina + chapados | Permite la colocación de componentes directamente sobre las vías – esencial para BGAs de paso fino |
| Taponado con resina | Vías llenas de resina y superficie planarizada | Proporciona una superficie plana para el taponado; previene la absorción de soldadura |
| Vías taponadas | Cobre electrochapado sobre vías llenas | Conecta eléctricamente la vía a la almohadilla; asegura la fiabilidad en el ciclo térmico |
| Acabado ENEPIG | Níquel electroless + Paladio + Oro de inmersión | Excelente soldabilidad, capacidad de unión por cable y resistencia a la corrosión – ideal para paso fino y fiabilidad a largo plazo |
| Cobre de pared de agujero de 25 µm | Requisito IPC-6012 Clase 3 | Asegura una fiabilidad robusta de PTH en entornos hostiles |

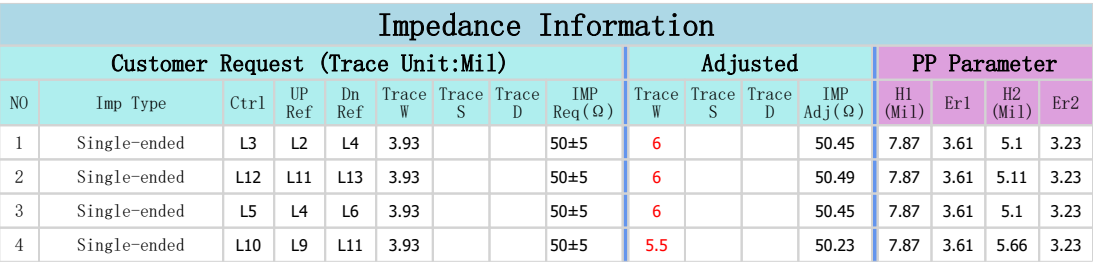

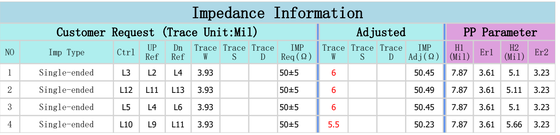

| Control de impedancia | Pruebas TDR por capa | Asegura la integridad de la señal en todas las interfaces de alta velocidad |

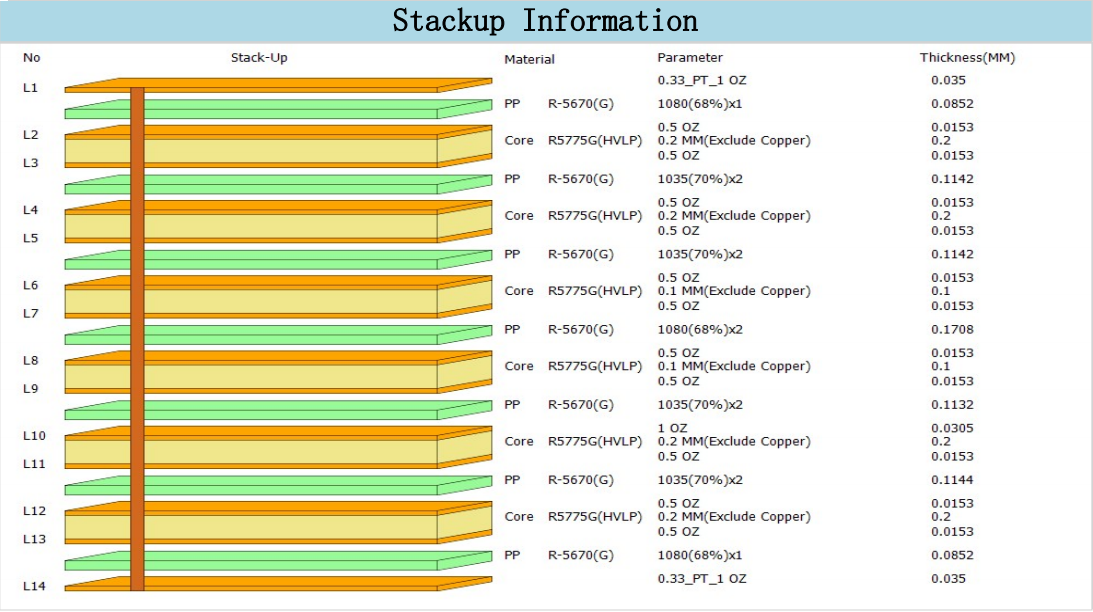

Diseño de Stack-Up
![]()
El stack-up de 14 capas se puede optimizar para:

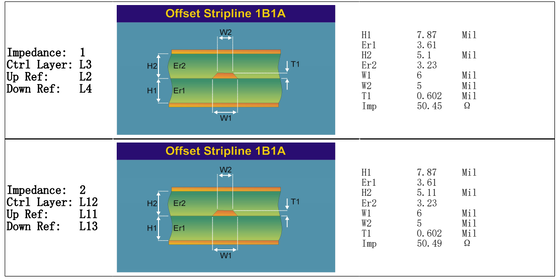

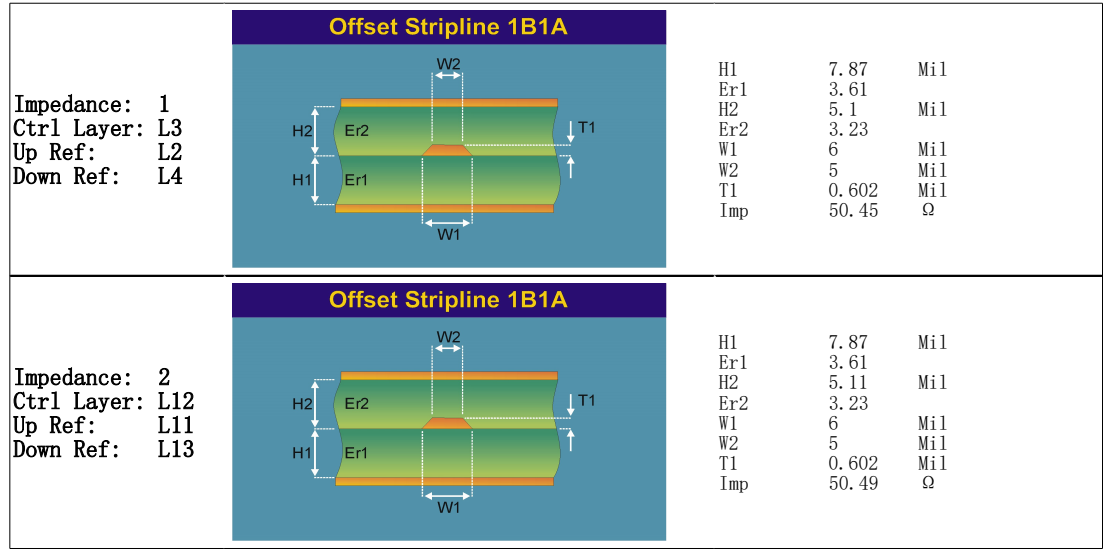

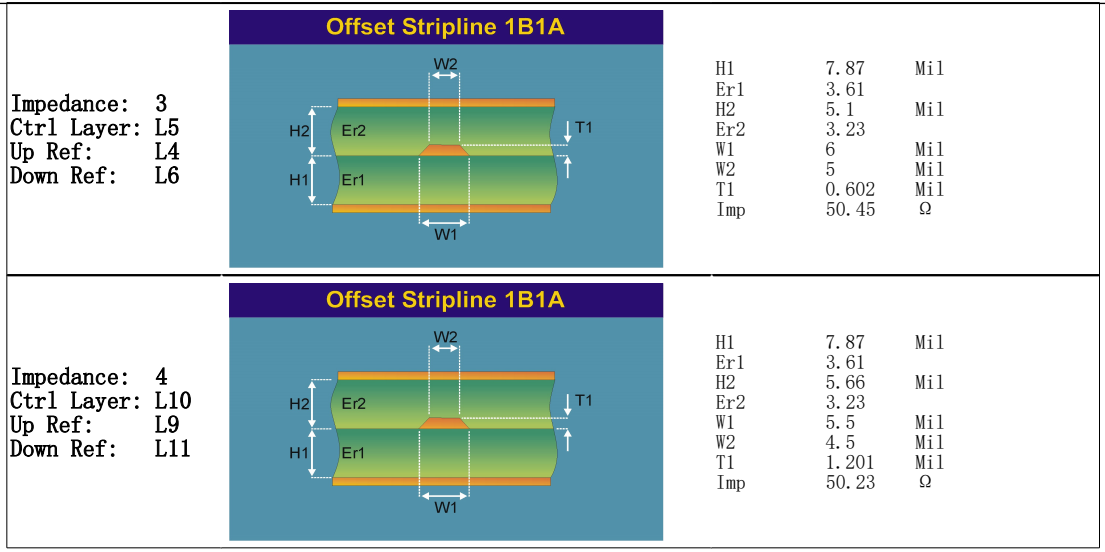

Nota: Los valores de impedancia se calculan en función del stack-up específico, el grosor del dieléctrico y las asignaciones de planos de referencia. Los valores finales se verifican mediante pruebas TDR en placas terminadas.
4. ¿Por qué Megtron 6 para este diseño?
| Requisito | Cómo lo aborda Megtron 6 |
| Enlaces serie de alta velocidad (56G/112G PAM4) | El Df ultra bajo (0.002 a 1 GHz) minimiza la pérdida de inserción – crítico para el cumplimiento del canal. |
| Múltiples zonas de impedancia | El Dk estable (3.4) en el rango de 1-12 GHz permite un control de impedancia constante. |
| Enrutamiento BGA denso | El soporte Via-in-Pad (tapón de resina + tapa) permite el breakout desde BGAs de paso fino con paso <0.4 mm. |
| Ensamblaje sin plomo | El alto Tg (185 °C DSC, 210 °C DMA) y Td (410 °C) soportan múltiples ciclos de reflujo de 260 °C. |
| Fiabilidad Clase 3 IPC | El cobre de pared de agujero de 25 µm y las propiedades robustas del material cumplen los más altos estándares de fiabilidad. |
| Exposición ambiental | La absorción de humedad extremadamente baja (0.0014%) asegura la estabilidad eléctrica a largo plazo. |
| Fiabilidad del agujero pasante | El bajo CTE en el eje Z (45 ppm/°C) reduce el riesgo de agrietamiento del PTH. |
| Disponibilidad de fabricación | Megtron 6 es ampliamente almacenado y soportado por los principales fabricantes de PCB. |
Tabla comparativa – Megtron 6 vs. FR-4 estándar vs. Materiales RF de alta gama
| Parámetro | Megtron 6 (M6) | FR-4 estándar (Alto Tg) | Laminado a base de PTFE (por ejemplo, Rogers) |
| Dk (@ 1 GHz) | ~3.4 | ~4.5–5.0 | ~2.9–3.2 |
| Df (@ 1 GHz) | ~0.002 | ~0.015–0.020 | ~0.0015–0.0025 |
| Df (@ 10–12 GHz) | ~0.004 | – | ~0.0015–0.0030 |
| Tg (DSC) | 185 °C | ~170–180 °C | ~180–240 °C (varía) |
| Td (TGA) | 410 °C | ~340 °C | ~400 °C+ |
| CTE eje Z | 45 ppm/°C | ~50–70 ppm/°C | ~40–60 ppm/°C |
| Absorción de humedad | 0.00% | ~0.3–0.5% | <0.1% |
| Compatibilidad de procesos FR-4 | Sí | Sí | Limitada (manejo especial) |
| Costo relativo (vs. FR-4) | 2–3× | 1× | 4–6× |
| Aplicación principal | Digital 56G/112G, 5G sub-6, redes | Digital general | Front-end RF/mmWave |
P1: ¿Qué diferencia a Megtron 6 del FR-4 estándar?
R: Megtron 6 ofrece un Dk significativamente menor (3.4 vs. ~4.5–5.0) y Df (0.002 vs. ~0.015–0.020), un CTE en el eje Z mejorado y una absorción de humedad extremadamente baja (0.0014%) – todo ello manteniendo la compatibilidad con los procesos de fabricación FR-4 estándar. Es el caballo de batalla de la industria para diseños PAM4 de 56G y 112G.
P2: ¿Es Megtron 6 compatible con soldadura sin plomo?
R: Sí. Con Tg (DSC) = 185 °C, Tg (DMA) = 210 °C, Td = 410 °C y T288 > 120 minutos, Megtron 6 soporta completamente múltiples ciclos de reflujo pico de 260 °C sin delaminación ni degradación.
P3: ¿Se pueden taponar y cubrir todas las vías (vía en pad)?
R: Sí. Nuestro proceso de fabricación soporta el taponado con resina + taponado electrochapado para todas las vías < 0.4 mm. Esto es estándar para este diseño de 14 capas y permite la colocación de componentes directamente sobre las vías.
P4: ¿Qué es la Clase 3 IPC-6012 y por qué es importante?
R: IPC-6012 Clase 3 es la clase de mayor fiabilidad para placas de circuito impreso rígidas, que requiere un mínimo de 25 µm de cobre en la pared del agujero, criterios de inspección estrictos y fiabilidad térmica/mecánica probada. Es requerida para aplicaciones aeroespaciales, de defensa, médicas y de telecomunicaciones de alta fiabilidad.
P5: ¿Qué es ENEPIG y por qué elegirlo?
R: ENEPIG (Níquel electroless Paladio electroless Oro de inmersión) añade una capa de paladio entre el níquel y el oro. Esto proporciona: (1) Excelente soldabilidad, (2) Capacidad de unión por cable, (3) Resistencia a la corrosión superior y (4) Cumplimiento RoHS. Es ideal para componentes de paso fino y fiabilidad a largo plazo.
P6: ¿Cómo se asegura la precisión del control de impedancia?
R: Utilizamos: (1) Valores precisos de Dk del material de Panasonic, (2) Grosor de laminado y pesos de cobre controlados, (3) Modelado de impedancia con solucionadores de campos estándar de la industria y (4) Pruebas TDR (Reflectometría en el Dominio del Tiempo) en cupones o placas terminadas.
P7: ¿Cuál es el diámetro mínimo de vía para el taponado con resina y el taponado?
R: Soportamos el taponado con resina y el taponado para vías de hasta 0.15 mm (6 mil). Para este diseño de 14 capas, todas las vías < 0.4 mm se taponan con resina y se cubren según lo especificado.
Contáctenos
Como proveedor especializado de PCB con sede en China, tenemos una amplia experiencia con Panasonic Megtron 6 (M6), alto número de capas (hasta 20+ capas) y características HDI complejas (vía en pad, vías ciegas, taponado con resina).
Proporcionamos:
Trazabilidad completa del material (certificados de Panasonic)
Calificación IPC-6012 Clase 3 con cobre de pared de agujero de 25 µm
Pruebas de impedancia (TDR) con informes detallados
Inspección por rayos X y sección transversal para la calidad de las vías
Pruebas eléctricas (sonda voladora / fixture)
Prototipos de entrega rápida y producción en volumen
Para consultas técnicas, revisión de stack-up o solicitudes de cotización, póngase en contacto directamente con nuestro equipo de ventas. Estamos listos para apoyar sus proyectos de digital de alta velocidad, telecomunicaciones y centros de datos.
