Placa de circuito del RF de 4 capas en Rogers 60mil RO4350B y 10mil RO4350B con el taladro trasero para el acoplador de la frecuencia ultraelevada

Productos

Tablero de múltiples capas del PWB

Placa de circuito del RF de 4 capas en Rogers 60mil RO4350B y 10mil RO4350B con el taladro trasero para el acoplador de la frecuencia ultraelevada

Cuota De Producción:	1
Precio:	USD 2.99-9.99 PER PIECE
Embalaje Estándar:	vacío
Período De Entrega:	10 DÍAS LABORABLES
Método De Pago:	T/T, Western Union
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Technologies Limited

Certificación

Número de modelo

BIC-0066-V1.11

Número de capas:

Epóxido de cristal:

RO4350B 60mil + RO4350B 10mil + RO4450F 4mil

Hoja final:

Altura final del PWB:

2,1 milímetros el ±10%

Final superficial:

Oro de la inmersión

Color de la máscara de la soldadura:

Verde

Color de la leyenda componente:

Blanco

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 2.99-9.99 PER PIECE

Detalles de empaquetado:

vacío

Tiempo de entrega:

10 DÍAS LABORABLES

Condiciones de pago:

T/T, Western Union

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Placa de circuito del RF de 4 capas en Rogers 60mil RO4350B y 10mil RO4350B con el taladro trasero para el acoplador de la frecuencia ultraelevada

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Hola todo el mundo,

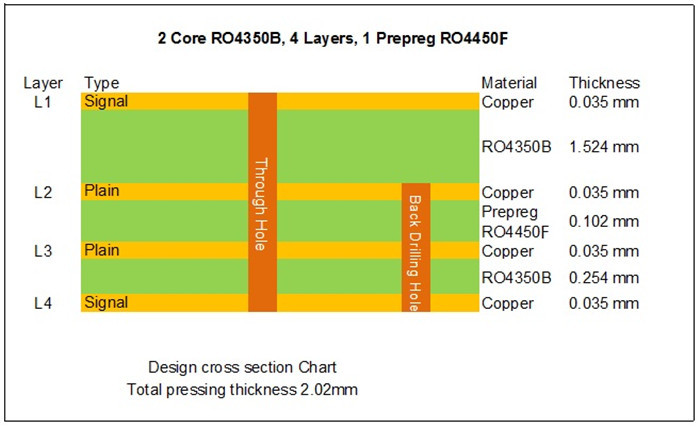

Este PWB del RF de 4 capas se emplea 60mil RO4350B y 10mil RO4350B para el uso del acoplador de la frecuencia ultraelevada. Mire la pila.

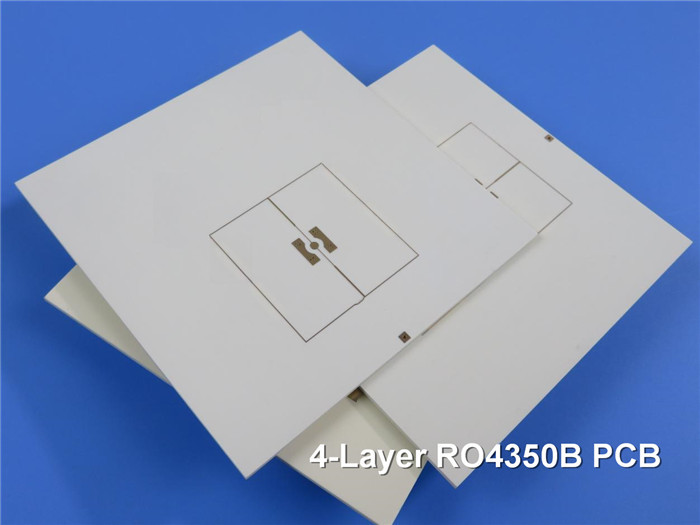

Placa de circuito del RF de 4 capas en Rogers 60mil RO4350B y 10mil RO4350B con el taladro trasero para el acoplador de la frecuencia ultraelevada 0

Las materias primas son base de 60mil RO4350B y base de 10mil RO4350B más prepreg de 4mil RO4450F. Hay cobre de 35 μm (1oz) en cada capa con la altura final 2.1m m gruesos. Los cojines son oro de la inmersión platearon. Detrás se perfora vía de la base 10mil. La perforación trasera puede reducir interferencia de ruido y mejorar integridad de señal. Usando la perforación trasera redujo con éxito la dificultad de la fabricación del PWB y evitó el uso de /blind enterrado vía.

Características y ventajas

1) RO4350B exhibe una constante dieléctrica estable sobre una gama de frecuencia amplia;

2) RO4350B le hace un substrato ideal para los usos de banda ancha;

3) Una tarifa más alta de la en-tiempo-entrega de la entrega a tiempo el de 98%;

4) El centrarse en los pequeños lotes y la producción de volumen media;

5) Inspección estricta de WIP y supervisión e instrucción de trabajo;

Usos

Antena, filtro de interferencia, inducción sana del interruptor de control, amplificador del tronco

Hoja de datos del PWB

TAMAÑO DEL PWB	91 x 98mm=1PCS
TIPO DEL TABLERO	PWB de alta frecuencia
Número de capas	PWB de múltiples capas, PWB de 4 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	SÍ
PILA DE LA CAPA	cobre ------- capa SUPERIOR de 35um (1oz) +plate
	RO4350B 60 milipulgada
	cobre ------- MidLayer 1
	RO4450F 4 milipulgada
	cobre ------- MidLayer 2
	RO4350B 10 milipulgada
	cobre ------- capa de 35um (1oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos:	10mil/10mil
Agujeros mínimos/máximos:	0.3/3.21m m
Número de diversos agujeros:	5
Número de agujeros de taladro:	1680
Número de ranuras molidas:	1
Número de recortes internos:	1
Control de la impedancia	no
MATERIAL DEL TABLERO
Epóxido de cristal:	Rogers RO4350B (base 10mil, DK=3.48) y RO4450B (PP 4mil DK=3.54)
Externo final de la hoja:	1.5oz
Hoja final interna:	1oz
Altura final del PWB:	2.1m m el ±10%
EL PLATEAR Y CAPA
Final superficial	Oro de la inmersión (níquel 71,1%) 2µ” sobre 100µ”
Suelde la máscara para aplicarse a:	Capa superior e inferior
Color de la máscara de la soldadura:	N/A
Tipo de la máscara de la soldadura:	N/A
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	N/A
Color de la leyenda componente	N/A
Fabricante Name o logotipo:	N/A
VÍA	Plateado a través del agujero (PTH), vía abierto
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059" (0.15m m)
Galjanoplastia del tablero:	0,0030" (0.076m m)
Tolerancia del taladro:	0,002" (0.05m m)
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.
