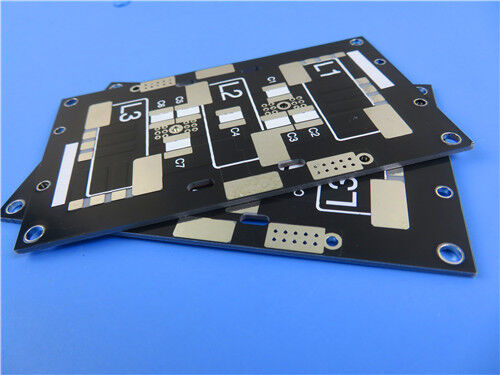

PCB F4BTMS450 DK4.5 mejorado: el laminado cerámico PTFE de próxima generación para aplicaciones de microondas y aeroespaciales sensibles a las fases

Descripción de producto

¿Qué es el F4BTMS450?
F4BTMS450 es un laminado compuesto mejorado a base de PTFE desarrollado por Taizhou Wangling Insulating Material Factory.con un contenido de fibra de vidrio superior o igual a 30%, pero no superior a 50%Con una constante dieléctrica de 4,50 ± 0,09 a 10 GHz, un factor de disipación de 0,0015 a 10 GHz y un CTE de cobre (12 ppm/°C en X/Y), es un producto de grado aeroespacial,material de alta fiabilidad que pueda sustituir a productos importados similaresLa fibra de vidrio ultrafina minimiza el efecto de tejido de vidrio al tiempo que mejora la estabilidad dimensional, lo que la hace ideal para aplicaciones sensibles a las fases, incluidos radar, redes de alimentación,con una capacidad de transmisión superior a 50 W, y las comunicaciones por satélite.

Lecciones clave (en un vistazo)

Dk (10 GHz): 4,50 ± 0.09

Factor de disipación: 0,0015 @ 10 GHz; 0,0019 @ 20 GHz

TCDK (-55 °C a 150 °C): -58 ppm/°C

CTE (X/Y/Z): 12 / 12 / 45 ppm/°C (-55°C a 288°C)

Conductividad térmica: 0,64 W/ ((m·K) ̇ mejorada para aplicaciones de mayor potencia

Absorción de humedad: 0,08%

Se aplicará el procedimiento de ensayo de la prueba de combustibilidad.

Fuerza eléctrica (dirección Z): > 45 kV/mm

Diferencial clave: el refuerzo de fibra de vidrio ultra delgado/ultra fino minimiza el efecto de tejido de vidrio al tiempo que proporciona una excelente estabilidad dimensional

1¿Por qué elegir el F4BTMS450?

El F4BTMS450 es el sucesor mejorado de la serie F4BTM, con importantes avances tecnológicos tanto en la formulación como en los procesos de fabricación.Para ingenieros que diseñan circuitos de alta frecuencia que exigen tanto rendimiento eléctrico como fiabilidad mecánica, F4BTMS450 aborda estos requisitos a través de cinco ventajas clave:

Efecto de tejido de vidrio minimizado: a diferencia de los laminados tradicionales de PTFE de vidrio tejido, F4BTMS450 utiliza un refuerzo de tela de fibra de vidrio ultra delgado y ultra fino.Esto minimiza el efecto de tejido de vidrio en la propagación de ondas electromagnéticasEl resultado es una impedancia y respuesta de fase más consistentes, críticas para aplicaciones sensibles a las fases como las antenas de matriz en fase.

Estabilidad dimensional mejorada:La combinación de refuerzo de fibra de vidrio ultrafina con alta carga cerámica proporciona una excelente estabilidad dimensional,garantizar un registro estricto durante la fabricación de PCB y un rendimiento confiable a través de temperaturas extremas.

Rendimiento eléctrico superior:Con un Dk de 4,50 ± 0,09 y un factor de disipación bajo (0,0015 @ 10GHz), F4BTMS450 ofrece propiedades eléctricas consistentes a través de la frecuencia.El material mantiene una constante dieléctrica estable y una baja pérdida hasta 40 GHz, por lo que es adecuado para aplicaciones sensibles a las fases.

Excelentes propiedades térmicas:La conductividad térmica de 0,64 W/ (((m·K) es mejor que los laminados estándar de PTFE, lo que permite una mejor disipación de calor en aplicaciones de mayor potencia.,asegurando una integridad fiable de los orificios perforados.

Confiabilidad de grado aeroespacial:Con propiedades de baja desgasificación que satisfacen los requisitos de aplicación espacial, excelente resistencia a la radiación y un rendimiento estable de -55°C a +260°C,El F4BTMS450 está calificado para ambientes aeroespaciales y de defensa exigentes.

2Propiedades del laminado F4BTMS450

La tabla siguiente consolida todas las especificaciones eléctricas, mecánicas, térmicas y físicas del F4BTMS450 según lo dispuesto en la ficha de datos oficial.Todos los valores representan datos típicos de medición y están destinados a ayudar en la selección del material..

Referencia de los métodos de ensayo:

La constante dieléctrica (típica) se mide según GB/T 12636-1990 o IPC-TM-650 2.5.5.5 (método de rayas) en la dirección Z.

Los valores Dk de diseño se miden utilizando el método de las microrremesas de 50Ω.

Las otras propiedades siguen las normas IPC-TM-650 o GBT4722-2017.

Todos los datos de ensayo son valores típicos de medición destinados a ayudar en la selección del material y no constituyen garantías expresas o implícitas.

3Estabilidad de frecuencia y temperatura

El F4BTMS450 demuestra una excelente estabilidad tanto en frecuencia como en temperatura:

Estabilidad de frecuencia:El material mantiene una constante dieléctrica estable y bajos valores de pérdida de 0,5 GHz a 20 GHz y más allá (utilizable hasta 40 GHz), cumpliendo con los requisitos de diseño en un amplio rango de frecuencias.

Estabilidad a temperatura:Con un TCDK de -58 ppm/°C de -55°C a 150°C, el F4BTMS450 proporciona una excelente estabilidad de fase a través de temperaturas extremas.

4. Estudio de caso de diseño de PCB Desde la especificación a la realidad

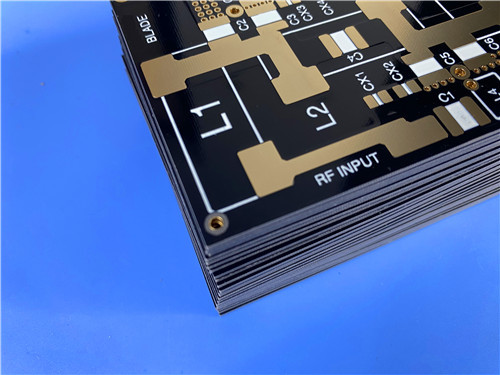

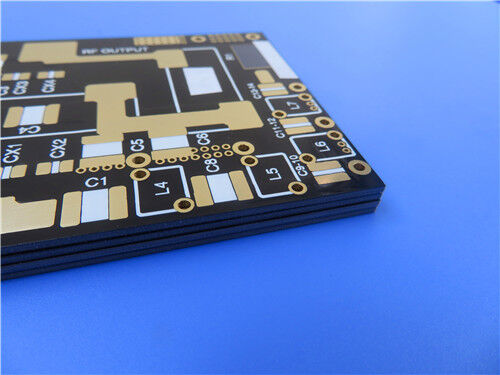

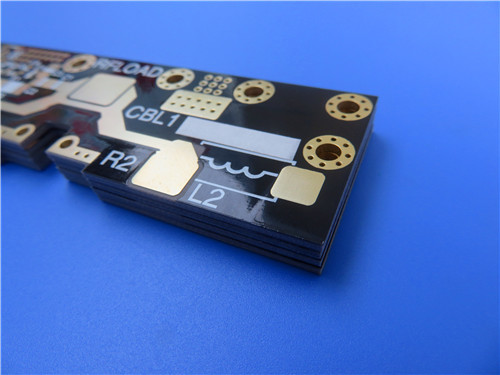

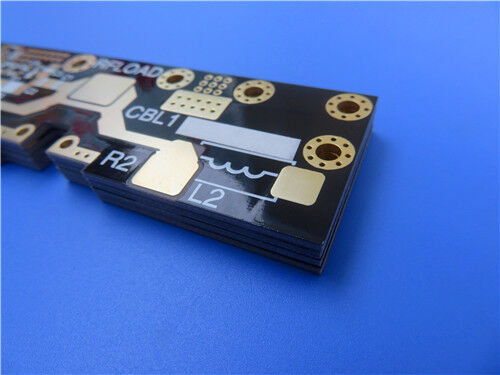

Para ilustrar cómo funciona el F4BTMS450 en un diseño del mundo real, aquí hay un ejemplo de tablero de 2 capas con un grosor de 0.6 mm terminado.

Especificaciones de diseño de PCB

Razonamiento de ingeniería de las especificaciones clave:

Nota de fabricación clave para el F4BTMS450:

Perforación: La construcción de fibra de vidrio ultrafina/ultrafina del F4BTMS450 requiere taladros de carburo afilados con velocidades y tasas de retracción optimizadas.El refuerzo de vidrio fino reduce el desgaste de las herramientas en comparación con el PTFE de vidrio tejido estándar, al tiempo que proporciona una excelente calidad de agujero.

Preparación de la superficie: se aplican técnicas de procesamiento estándar de PTFE. Se recomienda un tratamiento con plasma (por ejemplo, CF4/O2) antes de la chapa para activar la superficie de PTFE y garantizar una fuerte adhesión.

Estabilidad dimensional: la combinación de fibra de vidrio ultrafina y relleno cerámico proporciona una excelente estabilidad dimensional,Esto resulta en un registro estrecho y altos rendimientos de fabricación, especialmente valiosos para los diseños de tono fino (4/6 mils traza/espacio).

Aplicación de la máscara de soldadura: la máscara de soldadura negra requiere un control cuidadoso del proceso para un color y una cobertura consistentes; se recomiendan formulaciones de máscaras de soldadura compatibles con PTFE estándar.

5. Posicionamiento comparativo Cómo se destaca el F4BTMS450

Nota: F4BTMS450's ultra-thin/ultra-fine fiberglass construction minimizes the glass weave effect while providing superior dimensional stability—a combination not typically available in standard woven or non-woven PTFE laminates.

6. Aplicaciones típicas donde F4BTMS450 brilla

Equipo aeroespacial: Sistemas espaciales, equipo de cabina y electrónica a bordo

Sistemas de microondas y RF: circuitos de alta frecuencia que requieren propiedades dieléctricas estables

Radar y Radar Militar: Radares de serie de fases, sistemas de alerta temprana y radar aéreo

Redes de alimentación: redes de distribución para sistemas de antenas

Antennas sensibles a las fases: antenas de matriz en fase y redes de formación de haz

Comunicaciones por satélite: estaciones terrestres, cargas útiles y terminales de comunicación

Aplicaciones de alta potencia: donde la conductividad térmica mejorada (0,64 W/(m·K)) es beneficiosa

P1: ¿Cuál es la diferencia entre el F4BTMS450 y la serie F4BTM?

El F4BTMS450 es una versión mejorada de la serie F4BTM, con avances tecnológicos en la formulación de materiales y procesos de fabricación.Incorpora más relleno cerámico con refuerzo de fibra de vidrio ultrafina y ultrafina, lo que resulta en un rango Dk más amplio, una menor pérdida, una mejor estabilidad dimensional, una menor anisotropía, una mayor resistencia eléctrica y una mejor conductividad térmica.

P2: ¿Cómo minimiza F4BTMS450 el efecto de tejido de vidrio?
Mediante el uso de tela de fibra de vidrio ultrafina y ultrafina combinada con una alta carga cerámica, se minimiza el efecto de tejido de vidrio en la propagación de ondas electromagnéticas.Esto reduce la pérdida dieléctrica y disminuye la anisotropía X/Y/Z, lo que resulta en una impedancia y respuesta de fase más consistentes.

P3: ¿Cuál es la frecuencia máxima de funcionamiento de F4BTMS450?
El material mantiene una constante dieléctrica estable y una baja pérdida hasta 40 GHz, lo que lo hace adecuado para aplicaciones sensibles a las fases en un amplio rango de frecuencias.

P4: ¿Es el F4BTMS450 adecuado para aplicaciones espaciales?
Sí, tiene una excelente resistencia a la radiación, propiedades de baja desgasificación que satisfacen los requisitos espaciales y un rendimiento estable de -55°C a +260°C,que lo hace apto para aplicaciones aeroespaciales y espaciales.

P5: ¿Qué espesores dieléctricos están disponibles para el F4BTMS450?
El espesor mínimo es de 0,254 mm (10 mil), con disponibilidad en incrementos de 0,127 mm hasta 6,35 mm (250 mil).

P6: ¿Puede el F4BTMS450 sustituir los materiales importados?
El F4BTMS450 está diseñado específicamente como una alternativa de alta fiabilidad a productos importados similares, ofreciendo propiedades eléctricas, térmicas y mecánicas comparables o superiores.

P7: ¿Qué acabados superficiales son compatibles con F4BTMS450?
HASL LF (como en el caso de diseño), oro de inmersión, plata de inmersión, ENEPIG y OSP son todos compatibles con una preparación de superficie adecuada (tratamiento con plasma) antes de terminar.

P8: ¿Están garantizados todos los valores de la tabla de propiedades?
Los datos proporcionados son valores típicos de medición destinados a ayudar en la selección del material y no constituyen garantías expresas o implícitas.Los usuarios finales deben verificar la idoneidad para su aplicación específica mediante sus propios ensayos.

Conclusión

F4BTMS450 de la fábrica de materiales aislantes de Taizhou Wangling representa un avance significativo en los laminados de alta frecuencia basados en PTFE.Su combinación innovadora de refuerzo de fibra de vidrio ultrafina/ultrafina con alta carga cerámica ofrece un efecto de tejido de vidrio minimizado, excelente estabilidad dimensional y un rendimiento eléctrico superior, todos los atributos críticos para el radar sensible a las fases, las redes de alimentación, las antenas de matriz en fases y las comunicaciones por satélite.Como lo demuestra el caso de diseño de PCB de 2 capasespesor de.6 mm, 4/6 millas de traza/espacio,y el acabado HASL LF F4BTMS450 se integra sin problemas en los flujos de trabajo de fabricación estándar mientras satisface los requisitos exigentes de las aplicaciones aeroespaciales y de defensaPara los ingenieros que buscan una alternativa fiable y de alto rendimiento a los materiales importados, F4BTMS450 ofrece una solución convincente y probada en el campo.
