¿Qué es F4BTMS265 y cuáles son sus especificaciones de PCB Dk, Df, CTE y aeroespacial?

¿Qué es F4BTMS265 y cuáles son sus especificaciones de PCB Dk, Df, CTE y aeroespacial?

Cuota De Producción: 1 Uds.
Precio: 0.99-99USD/PCS
Embalaje Estándar: Embalaje
Período De Entrega: 2-10 días laborables
Método De Pago: T/T, Paypal
Capacidad De Suministro: 50000PCS
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
Wangling
Certificación
ISO9001
Número de modelo
F4BTMS265
Cantidad de orden mínima:
1 Uds.
Precio:
0.99-99USD/PCS
Detalles de empaquetado:
Embalaje
Tiempo de entrega:
2-10 días laborables
Condiciones de pago:
T/T, Paypal
Capacidad de la fuente:
50000PCS
Descripción del producto

Introducción

En el exigente mundo de las comunicaciones aeroespaciales, de defensa y de alta frecuencia, el rendimiento y la confiabilidad de los materiales son primordiales. F4BTMS265 de Taizhou Wangling Insulation Material Factory representa un avance significativo en la tecnología de compuestos basados ​​en PTFE. Como parte de la serie F4BTMS, el sucesor mejorado de la familia F4BTM, este material combina los beneficios de un refuerzo de fibra de vidrio ultrafino y ultrafino con un alto contenido de cerámica para ofrecer un rendimiento eléctrico, térmico y mecánico excepcional.





F4BTMS265 ofrece una constante dieléctrica de 2,65 con un factor de disipación ultrabajo, lo que lo hace ideal para aplicaciones sensibles a la fase, circuitos de microondas y sistemas aeroespaciales donde la integridad de la señal y la estabilidad dimensional son críticas. Su construcción única minimiza el "efecto de fibra de vidrio" en la propagación de ondas electromagnéticas mientras mantiene una excelente estabilidad dimensional, un equilibrio que los materiales tradicionales de PTFE de fibra de vidrio tejida luchan por lograr.





Este artículo proporciona una descripción general completa de las propiedades del laminado F4BTMS265, un ejemplo detallado de diseño de PCB de 2 capas e información clave sobre abastecimiento para ingenieros y profesionales de adquisiciones.



¿Qué es F4BTMS265 y cuáles son sus especificaciones de PCB Dk, Df, CTE y aeroespacial? 0



¿Qué es el laminado F4BTMS265?

F4BTMS265 es un sustrato compuesto de PTFE (politetrafluoroetileno) de alto rendimiento de la serie F4BTMS fabricado por Taizhou Wangling Insulation Material Factory. El material representa un avance tecnológico con respecto a la serie F4BTM anterior, presentando una formulación avanzada que combina:



Tela de fibra de vidrio ultrafina y ultrafina: refuerzo mínimo que reduce el "efecto fibra de vidrio"



Relleno de alta cerámica: grandes cantidades de nanocerámicas especiales distribuidas uniformemente mezcladas con resina de PTFE



Procesamiento optimizado: técnicas de fabricación patentadas para una consistencia superior





Diferenciador clave: efecto de fibra de vidrio minimizado con estabilidad mejorada

A diferencia de los materiales tradicionales de PTFE de fibra de vidrio tejido, F4BTMS265 utiliza tela de fibra de vidrio ultrafina y ultrafina como refuerzo. Este enfoque único:



Minimiza el "efecto fibra de vidrio": reduce la anisotropía dieléctrica y la falta de uniformidad durante la propagación de ondas electromagnéticas.



Reduce la pérdida dieléctrica: logra un factor de disipación ultrabajo en comparación con el PTFE de vidrio tejido convencional.



Mejora la estabilidad dimensional: mantiene una excelente estabilidad mecánica a pesar del contenido mínimo de vidrio.



Reduce la anisotropía X/Y/Z: propiedades eléctricas más isotrópicas que los materiales de vidrio tejido tradicionales.



Aumenta la frecuencia utilizable: rendimiento estable hasta 40 GHz y más





Fiabilidad de nivel aeroespacial

F4BTMS265 está diseñado para las aplicaciones aeroespaciales y de defensa más exigentes y presenta:



Excelente resistencia a la radiación: propiedades eléctricas y físicas estables después de la exposición a la irradiación



Baja desgasificación: cumple con los requisitos de desgasificación al vacío para aplicaciones espaciales.



Amplio rango de temperatura de funcionamiento: -55 °C a +260 °C



Baja absorción de humedad: 0,025 % para un rendimiento estable en ambientes húmedos





Propiedades del laminado F4BTMS265

Propiedad Condición de prueba Unidades Valor típico
Propiedades eléctricas
Constante dieléctrica (típica) 10GHz 2,65
Constante dieléctrica (diseño) 10GHz 2,65
Tolerancia constante dieléctrica ±0,04
Factor de disipación 10GHz 0.0012
  20GHz 0.0014
  40GHz 0.0018
Coeficiente de temperatura de Dk (TCDk) -55°C a 150°C ppm/°C -88
Resistencia al pelado (1 oz de cobre RTF) N/mm >1.8
Resistividad de volumen Normal MΩ·cm ≥1 × 10⁸
Resistividad superficial Normal ≥1 × 10⁸
Resistencia eléctrica (dirección Z) kV/mm >34
Tensión de ruptura (dirección XY) kV >42
Propiedades térmicas
CTE (eje X) -55°C a 288°C ppm/°C 15
CTE (eje Y) -55°C a 288°C ppm/°C 20
CTE (eje Z) -55°C a 288°C ppm/°C 72
Estrés térmico 260°C, 10s, 3 ciclos Sin delaminación
Conductividad térmica dirección Z W/(m·K) 0,36
Temperatura de funcionamiento a largo plazo °C -55 a +260
Propiedades mecánicas y físicas
Absorción de humedad 20±2°C, 24 horas % 0.025
Densidad temperatura ambiente gramos/cm³ 2.26
Inflamabilidad UL-94 V-0
Composición de materiales PTFE + Fibra de vidrio ultrafina + Cerámica





Pérdida ultrabaja en frecuencia

F4BTMS265 demuestra un rendimiento excepcional de bajas pérdidas en un amplio rango de frecuencia:

Frecuencia Factor de disipación
10GHz 0.0012
20GHz 0.0014
40GHz 0.0018



Esta característica de pérdida ultrabaja hace que F4BTMS265 sea ideal para aplicaciones sensibles a la fase donde se debe mantener la integridad de la señal en rutas de transmisión largas.





Excelente estabilidad de frecuencia (hasta 40 GHz)

F4BTMS265 mantiene una constante dieléctrica estable y valores de pérdida baja de hasta 40 GHz, lo que lo hace adecuado para:



Antenas sensibles a la fase: rendimiento de fase estable en todas las frecuencias



Circuitos de microondas: impedancia constante e integridad de la señal



Sistemas de radar: rendimiento confiable en aplicaciones militares exigentes





Estabilidad de temperatura

Con un TCDk de -88 ppm/°C de -55°C a 150°C, F4BTMS265 ofrece:



Rendimiento de fase estable: variación mínima de la constante dieléctrica a través de la temperatura



Operación confiable: rendimiento eléctrico constante en ambientes extremos



Amplio rango de funcionamiento: -55 °C a +260 °C uso a largo plazo





CTE bajo para estabilidad dimensional

Los valores CTE del F4BTMS265 (15/20/72 ppm/°C en X/Y/Z) proporcionan:



Excelente estabilidad dimensional: fundamental para diseños multicapa y de alta densidad



PTH confiables: estrés térmico reducido en orificios pasantes chapados



Registro consistente: mantiene la alineación en todos los ciclos de temperatura.





Resumen de características y beneficios

Característica Beneficio
Refuerzo de fibra de vidrio ultrafino y ultrafino. "Efecto fibra de vidrio" minimizado; anisotropía reducida; menor pérdida dieléctrica
Relleno cerámico alto Estabilidad dimensional mejorada; propiedades térmicas y mecánicas mejoradas
Dk de 2,65 ± 0,04 Tolerancia estricta; excelente consistencia entre lotes
Df ultrabajo (0,0012 a 10 GHz) Excelente integridad de la señal; baja pérdida de transmisión
Rendimiento estable hasta 40 GHz Adecuado para aplicaciones de microondas, radar y sensibles a fase.
TCDk de -88 ppm/°C Constante dieléctrica estable a la temperatura; rendimiento de fase confiable
CTE de 15/20/72 ppm/°C Excelente estabilidad dimensional; PTH confiables
Resistencia a la radiación Rendimiento estable después de la exposición a la irradiación; calificado para el espacio
Baja desgasificación Cumple con los requisitos de desgasificación al vacío para aplicaciones espaciales
Baja absorción de humedad (0,025%) Rendimiento estable en ambientes húmedos
Temperatura de funcionamiento a largo plazo (-55°C a +260°C) Adecuado para ambientes extremos
Inflamabilidad UL 94 V-0 Certificado de seguridad para aplicaciones críticas
Lámina de cobre RTF de baja rugosidad (estándar) Pérdida reducida del conductor; excelente resistencia al pelado (>1,8 N/mm)
Procesamiento de PTFE estándar Compatible con técnicas de fabricación de PCB de PTFE estándar





Ofertas estándar

F4BTMS265 y la serie F4BTMS están disponibles en una amplia gama de espesores, tamaños de paneles y opciones de revestimiento de cobre.

Espesor (mm) Espesor (mil) Tolerancia (mm) Tolerancia (mil)
0,127 5 ±0,0127 ±0,5
0.254 10 ±0,02 ±1,0
0.508 20 ±0,03 ±1,19
0.635 25 ±0,04 ±1,58
0,762 30 ±0,04 ±1,58
0,787 30.1 ±0,04 ±1,58
1.016 40 ±0,05 ±2.0
1.27 50 ±0,05 ±2.0
1.5 59 ±0,06 ±2,5
1.524 60 ±0,06 ±2,5
1.575 62 ±0,06 ±2,5
2.03 80 ±0,08 ±3,2
2.54 100 ±0,10 ±4.0
3.175 125 ±0,13 ±5.0
4.06 160 ±0,18 ±7.0
5.08 200 ±0,20 ±8.0
6.35 250 ±0,25 ±10,0

Nota: El espesor mínimo es de 0,127 mm. Espesores adicionales disponibles en incrementos de 0,127 mm. Espesores personalizados disponibles bajo petición.

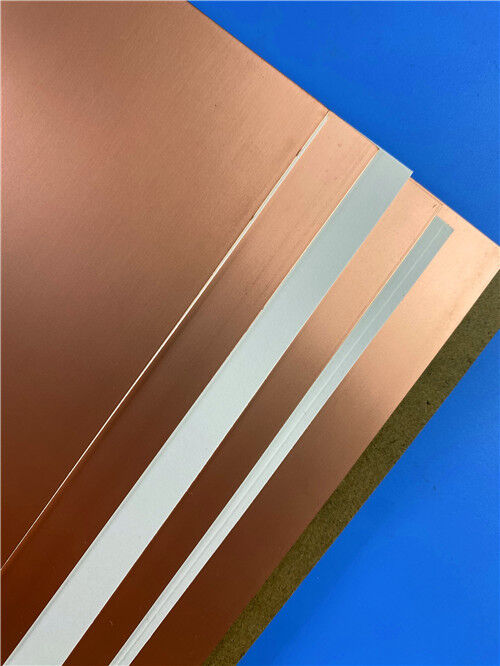

Tamaños de paneles estándar y revestimientos de cobre

Parámetro Opciones
Tamaños de paneles estándar 305 × 460 mm (12" × 18")
  460 × 610 mm (18" × 24")
  610 × 920 mm (24" × 36")
  Tamaños personalizados disponibles
Espesor de cobre 0,5 onzas (18 micras)
  1,0 oz (35 µm)
  Otros espesores disponibles bajo pedido
Tipos de láminas de cobre RTF – Cobre de baja rugosidad (estándar)
  Lámina de cobre con resistencia integrada de 50 Ω (aleación NiP, espesor de 0,2 μm, 50 ± 5 Ω/sq)
  Versiones revestidas de cobre o aluminio disponibles





Opciones con respaldo de metal (F4BTMS265-AL / F4BTMS265-CU)

La serie F4BTMS también ofrece versiones con respaldo metálico para aplicaciones de blindaje o disipación de calor:

Modelo Base Metálica Densidad (g/cm³) Conductividad Térmica (W/m·K) CET (ppm/°C) Espesor de metal disponible (mm) Tamaño del panel (mm)
F4BTMS265-CU Cobre 8.9 380 17 0,48, 0,98, 1,48, 1,98, 2,98, 3,98 460 × 610
F4BTMS265-AL Aluminio 2.7 180 24   460 × 305



Nota: Tolerancia del espesor del metal: +0,02 / -0,05 mm. Espesores personalizados disponibles bajo petición.

F4BTMS265-AL = F4BTMS265 con respaldo de aluminio
F4BTMS265-CU = F4BTMS265 con respaldo de cobre

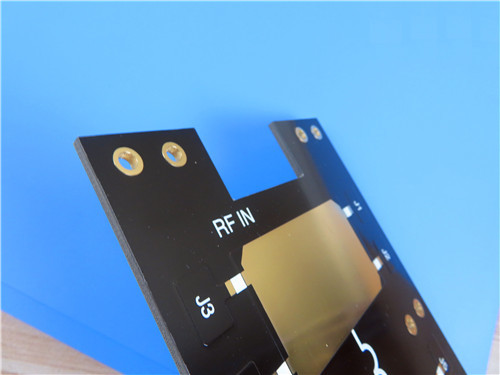

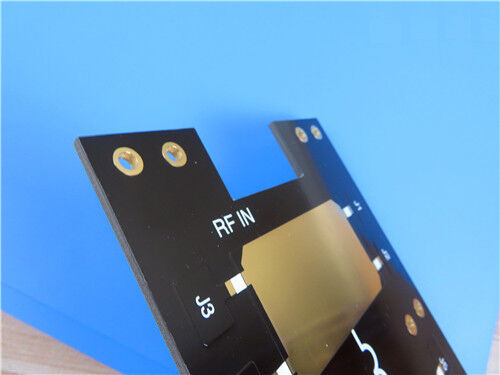

Ejemplo de diseño de PCB de 2 capas con F4BTMS265

Para demostrar la aplicación práctica de F4BTMS265, a continuación se muestra un caso completo de diseño de PCB rígido de 2 capas.



¿Qué es F4BTMS265 y cuáles son sus especificaciones de PCB Dk, Df, CTE y aeroespacial? 1



Especificaciones de diseño de PCB

Parámetro Especificación
Materia prima F4BTMS265 (Taizhou Wangling)
Recuento de capas rígido de 2 capas
Dimensiones del tablero 97,00 mm × 76,00 mm por panel, ±0,15 mm
Seguimiento/espacio mínimo 14/14 milésimas de pulgada
Tamaño mínimo del agujero 0,25 milímetros
Vías ciegas/enterradas Ninguno
Peso Cu terminado 1 oz (35 μm) todas las capas
A través del espesor del revestimiento 20 µm
Acabado superficial ENIG (Oro por inmersión en níquel no electrolítico)
Serigrafía superior Blanco
Serigrafía inferior Ninguno
Máscara de soldadura superior Negro
Máscara de soldadura inferior Ninguno
Pruebas eléctricas 100% antes del envío
Formato de obra de arte GerberRS-274-X
Estándar aceptado IPC-Clase-2
Vía de Servício Mundial





Observaciones de diseño

Esta placa (97 mm × 76 mm) presenta un número significativo de componentes (39 componentes) con solo 2 redes, lo que sugiere un módulo funcional complejo de RF o microondas. Las observaciones clave incluyen:



Espesor dieléctrico de 30 mil (0,762 mm): espesor estándar para diseños de PCB de alta frecuencia



Máscara de soldadura negra en la capa superior: brinda protección y consistencia estética; La máscara de soldadura negra a menudo se prefiere para aplicaciones de alta frecuencia debido a su acabado mate y reflectividad reducida.



Serigrafía blanca en la capa superior: marca clara del componente contra la máscara de soldadura negra; mejora el montaje y la inspección



Acabado superficial ENIG: proporciona excelente soldabilidad y planitud para conexiones RF



Traza/espaciado generoso (14/14 mils): sugiere que el diseño puede implicar consideraciones de mayor voltaje o potencia, o puede ser simplemente un diseño de RF menos densamente poblado



Alto número de vías (25 vías): refleja la necesidad de conexión a tierra o blindaje frecuentes en un diseño de microondas



Baja pérdida del F4BTMS265 (Df ≈ 0,0012 @ 10 GHz): fundamental para mantener la integridad de la señal en altas frecuencias



Cumplimiento de IPC-Clase-2: garantiza la confiabilidad para aplicaciones comerciales aeroespaciales y de defensa





Aspectos destacados del proceso de fabricación



Procesamiento de PTFE estándar: el F4BTMS265 se puede fabricar utilizando técnicas de PCB de PTFE estándar



Excelente estabilidad dimensional: el refuerzo de fibra de vidrio ultrafino minimiza la distorsión durante el procesamiento



Capacidad de orificios densos: admite un tamaño de orificio mínimo de 0,25 mm



Capacidad multicapa: adecuada para aplicaciones multicapa y de plano posterior



Pruebas 100% eléctricas: garantiza la integridad funcional de cada placa.





Aplicaciones típicas



- Equipos aeroespaciales, espaciales y de cabina.
- Microondas, radiofrecuencia
- Radar, radar militar.
- Redes de alimentación
- Antenas sensibles a la fase, antenas de matriz en fase
- Comunicaciones por satélite y más.





Conclusión

F4BTMS265 de la fábrica de materiales aislantes Taizhou Wangling representa un avance significativo en la tecnología compuesta basada en PTFE, que combina los beneficios de un refuerzo de fibra de vidrio ultrafino y ultrafino, un alto relleno cerámico y una confiabilidad de grado aeroespacial. Con una constante dieléctrica de 2,65 ± 0,04, un factor de disipación de 0,0012 a 10 GHz y un rendimiento estable hasta 40 GHz, F4BTMS265 ofrece el rendimiento necesario para las aplicaciones aeroespaciales, de radar y de microondas más exigentes.



Las ventajas clave incluyen:



Fiabilidad de nivel aeroespacial: resistente a la radiación, baja desgasificación, apto para uso espacial



Pérdida ultrabaja (Df = 0,0012 @ 10 GHz): excelente integridad de la señal para aplicaciones sensibles a la fase



Refuerzo de vidrio ultrafino: "efecto fibra de vidrio" minimizado; anisotropía reducida



Capacidad de 40 GHz: adecuada para aplicaciones de microondas y radar



Excelente estabilidad de temperatura: TCDk de -88 ppm/°C de -55°C a 150°C



CTE bajo (15/20/72 ppm/°C): excelente estabilidad dimensional; PTH confiables



Baja absorción de humedad (0,025%): rendimiento estable en todos los entornos



Alternativa rentable: reemplaza materiales occidentales similares con precios competitivos



Procesamiento de PTFE estándar: compatible con técnicas de fabricación estándar



Ya sea que se utilice en electrónica de naves espaciales, radares militares o sistemas de antenas sensibles a la fase, F4BTMS265 proporciona una base confiable y de alto rendimiento para diseños de circuitos de alta frecuencia exigentes.



productos
DETALLES DE LOS PRODUCTOS
¿Qué es F4BTMS265 y cuáles son sus especificaciones de PCB Dk, Df, CTE y aeroespacial?
Cuota De Producción: 1 Uds.
Precio: 0.99-99USD/PCS
Embalaje Estándar: Embalaje
Período De Entrega: 2-10 días laborables
Método De Pago: T/T, Paypal
Capacidad De Suministro: 50000PCS
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
Wangling
Certificación
ISO9001
Número de modelo
F4BTMS265
Cantidad de orden mínima:
1 Uds.
Precio:
0.99-99USD/PCS
Detalles de empaquetado:
Embalaje
Tiempo de entrega:
2-10 días laborables
Condiciones de pago:
T/T, Paypal
Capacidad de la fuente:
50000PCS
Descripción del producto

Introducción

En el exigente mundo de las comunicaciones aeroespaciales, de defensa y de alta frecuencia, el rendimiento y la confiabilidad de los materiales son primordiales. F4BTMS265 de Taizhou Wangling Insulation Material Factory representa un avance significativo en la tecnología de compuestos basados ​​en PTFE. Como parte de la serie F4BTMS, el sucesor mejorado de la familia F4BTM, este material combina los beneficios de un refuerzo de fibra de vidrio ultrafino y ultrafino con un alto contenido de cerámica para ofrecer un rendimiento eléctrico, térmico y mecánico excepcional.





F4BTMS265 ofrece una constante dieléctrica de 2,65 con un factor de disipación ultrabajo, lo que lo hace ideal para aplicaciones sensibles a la fase, circuitos de microondas y sistemas aeroespaciales donde la integridad de la señal y la estabilidad dimensional son críticas. Su construcción única minimiza el "efecto de fibra de vidrio" en la propagación de ondas electromagnéticas mientras mantiene una excelente estabilidad dimensional, un equilibrio que los materiales tradicionales de PTFE de fibra de vidrio tejida luchan por lograr.





Este artículo proporciona una descripción general completa de las propiedades del laminado F4BTMS265, un ejemplo detallado de diseño de PCB de 2 capas e información clave sobre abastecimiento para ingenieros y profesionales de adquisiciones.



¿Qué es F4BTMS265 y cuáles son sus especificaciones de PCB Dk, Df, CTE y aeroespacial? 0



¿Qué es el laminado F4BTMS265?

F4BTMS265 es un sustrato compuesto de PTFE (politetrafluoroetileno) de alto rendimiento de la serie F4BTMS fabricado por Taizhou Wangling Insulation Material Factory. El material representa un avance tecnológico con respecto a la serie F4BTM anterior, presentando una formulación avanzada que combina:



Tela de fibra de vidrio ultrafina y ultrafina: refuerzo mínimo que reduce el "efecto fibra de vidrio"



Relleno de alta cerámica: grandes cantidades de nanocerámicas especiales distribuidas uniformemente mezcladas con resina de PTFE



Procesamiento optimizado: técnicas de fabricación patentadas para una consistencia superior





Diferenciador clave: efecto de fibra de vidrio minimizado con estabilidad mejorada

A diferencia de los materiales tradicionales de PTFE de fibra de vidrio tejido, F4BTMS265 utiliza tela de fibra de vidrio ultrafina y ultrafina como refuerzo. Este enfoque único:



Minimiza el "efecto fibra de vidrio": reduce la anisotropía dieléctrica y la falta de uniformidad durante la propagación de ondas electromagnéticas.



Reduce la pérdida dieléctrica: logra un factor de disipación ultrabajo en comparación con el PTFE de vidrio tejido convencional.



Mejora la estabilidad dimensional: mantiene una excelente estabilidad mecánica a pesar del contenido mínimo de vidrio.



Reduce la anisotropía X/Y/Z: propiedades eléctricas más isotrópicas que los materiales de vidrio tejido tradicionales.



Aumenta la frecuencia utilizable: rendimiento estable hasta 40 GHz y más





Fiabilidad de nivel aeroespacial

F4BTMS265 está diseñado para las aplicaciones aeroespaciales y de defensa más exigentes y presenta:



Excelente resistencia a la radiación: propiedades eléctricas y físicas estables después de la exposición a la irradiación



Baja desgasificación: cumple con los requisitos de desgasificación al vacío para aplicaciones espaciales.



Amplio rango de temperatura de funcionamiento: -55 °C a +260 °C



Baja absorción de humedad: 0,025 % para un rendimiento estable en ambientes húmedos





Propiedades del laminado F4BTMS265

Propiedad Condición de prueba Unidades Valor típico
Propiedades eléctricas
Constante dieléctrica (típica) 10GHz 2,65
Constante dieléctrica (diseño) 10GHz 2,65
Tolerancia constante dieléctrica ±0,04
Factor de disipación 10GHz 0.0012
  20GHz 0.0014
  40GHz 0.0018
Coeficiente de temperatura de Dk (TCDk) -55°C a 150°C ppm/°C -88
Resistencia al pelado (1 oz de cobre RTF) N/mm >1.8
Resistividad de volumen Normal MΩ·cm ≥1 × 10⁸
Resistividad superficial Normal ≥1 × 10⁸
Resistencia eléctrica (dirección Z) kV/mm >34
Tensión de ruptura (dirección XY) kV >42
Propiedades térmicas
CTE (eje X) -55°C a 288°C ppm/°C 15
CTE (eje Y) -55°C a 288°C ppm/°C 20
CTE (eje Z) -55°C a 288°C ppm/°C 72
Estrés térmico 260°C, 10s, 3 ciclos Sin delaminación
Conductividad térmica dirección Z W/(m·K) 0,36
Temperatura de funcionamiento a largo plazo °C -55 a +260
Propiedades mecánicas y físicas
Absorción de humedad 20±2°C, 24 horas % 0.025
Densidad temperatura ambiente gramos/cm³ 2.26
Inflamabilidad UL-94 V-0
Composición de materiales PTFE + Fibra de vidrio ultrafina + Cerámica





Pérdida ultrabaja en frecuencia

F4BTMS265 demuestra un rendimiento excepcional de bajas pérdidas en un amplio rango de frecuencia:

Frecuencia Factor de disipación
10GHz 0.0012
20GHz 0.0014
40GHz 0.0018



Esta característica de pérdida ultrabaja hace que F4BTMS265 sea ideal para aplicaciones sensibles a la fase donde se debe mantener la integridad de la señal en rutas de transmisión largas.





Excelente estabilidad de frecuencia (hasta 40 GHz)

F4BTMS265 mantiene una constante dieléctrica estable y valores de pérdida baja de hasta 40 GHz, lo que lo hace adecuado para:



Antenas sensibles a la fase: rendimiento de fase estable en todas las frecuencias



Circuitos de microondas: impedancia constante e integridad de la señal



Sistemas de radar: rendimiento confiable en aplicaciones militares exigentes





Estabilidad de temperatura

Con un TCDk de -88 ppm/°C de -55°C a 150°C, F4BTMS265 ofrece:



Rendimiento de fase estable: variación mínima de la constante dieléctrica a través de la temperatura



Operación confiable: rendimiento eléctrico constante en ambientes extremos



Amplio rango de funcionamiento: -55 °C a +260 °C uso a largo plazo





CTE bajo para estabilidad dimensional

Los valores CTE del F4BTMS265 (15/20/72 ppm/°C en X/Y/Z) proporcionan:



Excelente estabilidad dimensional: fundamental para diseños multicapa y de alta densidad



PTH confiables: estrés térmico reducido en orificios pasantes chapados



Registro consistente: mantiene la alineación en todos los ciclos de temperatura.





Resumen de características y beneficios

Característica Beneficio
Refuerzo de fibra de vidrio ultrafino y ultrafino. "Efecto fibra de vidrio" minimizado; anisotropía reducida; menor pérdida dieléctrica
Relleno cerámico alto Estabilidad dimensional mejorada; propiedades térmicas y mecánicas mejoradas
Dk de 2,65 ± 0,04 Tolerancia estricta; excelente consistencia entre lotes
Df ultrabajo (0,0012 a 10 GHz) Excelente integridad de la señal; baja pérdida de transmisión
Rendimiento estable hasta 40 GHz Adecuado para aplicaciones de microondas, radar y sensibles a fase.
TCDk de -88 ppm/°C Constante dieléctrica estable a la temperatura; rendimiento de fase confiable
CTE de 15/20/72 ppm/°C Excelente estabilidad dimensional; PTH confiables
Resistencia a la radiación Rendimiento estable después de la exposición a la irradiación; calificado para el espacio
Baja desgasificación Cumple con los requisitos de desgasificación al vacío para aplicaciones espaciales
Baja absorción de humedad (0,025%) Rendimiento estable en ambientes húmedos
Temperatura de funcionamiento a largo plazo (-55°C a +260°C) Adecuado para ambientes extremos
Inflamabilidad UL 94 V-0 Certificado de seguridad para aplicaciones críticas
Lámina de cobre RTF de baja rugosidad (estándar) Pérdida reducida del conductor; excelente resistencia al pelado (>1,8 N/mm)
Procesamiento de PTFE estándar Compatible con técnicas de fabricación de PCB de PTFE estándar





Ofertas estándar

F4BTMS265 y la serie F4BTMS están disponibles en una amplia gama de espesores, tamaños de paneles y opciones de revestimiento de cobre.

Espesor (mm) Espesor (mil) Tolerancia (mm) Tolerancia (mil)
0,127 5 ±0,0127 ±0,5
0.254 10 ±0,02 ±1,0
0.508 20 ±0,03 ±1,19
0.635 25 ±0,04 ±1,58
0,762 30 ±0,04 ±1,58
0,787 30.1 ±0,04 ±1,58
1.016 40 ±0,05 ±2.0
1.27 50 ±0,05 ±2.0
1.5 59 ±0,06 ±2,5
1.524 60 ±0,06 ±2,5
1.575 62 ±0,06 ±2,5
2.03 80 ±0,08 ±3,2
2.54 100 ±0,10 ±4.0
3.175 125 ±0,13 ±5.0
4.06 160 ±0,18 ±7.0
5.08 200 ±0,20 ±8.0
6.35 250 ±0,25 ±10,0

Nota: El espesor mínimo es de 0,127 mm. Espesores adicionales disponibles en incrementos de 0,127 mm. Espesores personalizados disponibles bajo petición.





Tamaños de paneles estándar y revestimientos de cobre

Parámetro Opciones
Tamaños de paneles estándar 305 × 460 mm (12" × 18")
  460 × 610 mm (18" × 24")
  610 × 920 mm (24" × 36")
  Tamaños personalizados disponibles
Espesor de cobre 0,5 onzas (18 micras)
  1,0 oz (35 µm)
  Otros espesores disponibles bajo pedido
Tipos de láminas de cobre RTF – Cobre de baja rugosidad (estándar)
  Lámina de cobre con resistencia integrada de 50 Ω (aleación NiP, espesor de 0,2 μm, 50 ± 5 Ω/sq)
  Versiones revestidas de cobre o aluminio disponibles





Opciones con respaldo de metal (F4BTMS265-AL / F4BTMS265-CU)

La serie F4BTMS también ofrece versiones con respaldo metálico para aplicaciones de blindaje o disipación de calor:

Modelo Base Metálica Densidad (g/cm³) Conductividad Térmica (W/m·K) CET (ppm/°C) Espesor de metal disponible (mm) Tamaño del panel (mm)
F4BTMS265-CU Cobre 8.9 380 17 0,48, 0,98, 1,48, 1,98, 2,98, 3,98 460 × 610
F4BTMS265-AL Aluminio 2.7 180 24   460 × 305



Nota: Tolerancia del espesor del metal: +0,02 / -0,05 mm. Espesores personalizados disponibles bajo petición.

F4BTMS265-AL = F4BTMS265 con respaldo de aluminio
F4BTMS265-CU = F4BTMS265 con respaldo de cobre



Ejemplo de diseño de PCB de 2 capas con F4BTMS265

Para demostrar la aplicación práctica de F4BTMS265, a continuación se muestra un caso completo de diseño de PCB rígido de 2 capas.

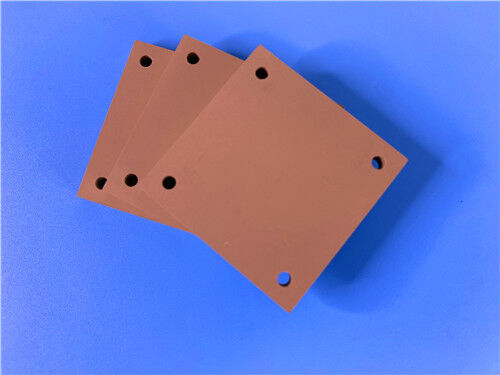

¿Qué es F4BTMS265 y cuáles son sus especificaciones de PCB Dk, Df, CTE y aeroespacial? 1



Especificaciones de diseño de PCB

Parámetro Especificación
Materia prima F4BTMS265 (Taizhou Wangling)
Recuento de capas rígido de 2 capas
Dimensiones del tablero 97,00 mm × 76,00 mm por panel, ±0,15 mm
Seguimiento/espacio mínimo 14/14 milésimas de pulgada
Tamaño mínimo del agujero 0,25 milímetros
Vías ciegas/enterradas Ninguno
Peso Cu terminado 1 oz (35 μm) todas las capas
A través del espesor del revestimiento 20 µm
Acabado superficial ENIG (Oro por inmersión en níquel no electrolítico)
Serigrafía superior Blanco
Serigrafía inferior Ninguno
Máscara de soldadura superior Negro
Máscara de soldadura inferior Ninguno
Pruebas eléctricas 100% antes del envío
Formato de obra de arte GerberRS-274-X
Estándar aceptado IPC-Clase-2
Vía de Servício Mundial





Observaciones de diseño

Esta placa (97 mm × 76 mm) presenta un número significativo de componentes (39 componentes) con solo 2 redes, lo que sugiere un módulo funcional complejo de RF o microondas. Las observaciones clave incluyen:



Espesor dieléctrico de 30 mil (0,762 mm): espesor estándar para diseños de PCB de alta frecuencia



Máscara de soldadura negra en la capa superior: brinda protección y consistencia estética; La máscara de soldadura negra a menudo se prefiere para aplicaciones de alta frecuencia debido a su acabado mate y reflectividad reducida.



Serigrafía blanca en la capa superior: marca clara del componente contra la máscara de soldadura negra; mejora el montaje y la inspección



Acabado superficial ENIG: proporciona excelente soldabilidad y planitud para conexiones RF



Traza/espaciado generoso (14/14 mils): sugiere que el diseño puede implicar consideraciones de mayor voltaje o potencia, o puede ser simplemente un diseño de RF menos densamente poblado



Alto número de vías (25 vías): refleja la necesidad de conexión a tierra o blindaje frecuentes en un diseño de microondas



Baja pérdida del F4BTMS265 (Df ≈ 0,0012 @ 10 GHz): fundamental para mantener la integridad de la señal en altas frecuencias



Cumplimiento de IPC-Clase-2: garantiza la confiabilidad para aplicaciones comerciales aeroespaciales y de defensa





Aspectos destacados del proceso de fabricación



Procesamiento de PTFE estándar: el F4BTMS265 se puede fabricar utilizando técnicas de PCB de PTFE estándar



Excelente estabilidad dimensional: el refuerzo de fibra de vidrio ultrafino minimiza la distorsión durante el procesamiento



Capacidad de orificios densos: admite un tamaño de orificio mínimo de 0,25 mm



Capacidad multicapa: adecuada para aplicaciones multicapa y de plano posterior



Pruebas 100% eléctricas: garantiza la integridad funcional de cada placa.





Aplicaciones típicas



- Equipos aeroespaciales, espaciales y de cabina.
- Microondas, radiofrecuencia
- Radar, radar militar.
- Redes de alimentación
- Antenas sensibles a la fase, antenas de matriz en fase
- Comunicaciones por satélite y más.





Conclusión

F4BTMS265 de la fábrica de materiales aislantes Taizhou Wangling representa un avance significativo en la tecnología compuesta basada en PTFE, que combina los beneficios de un refuerzo de fibra de vidrio ultrafino y ultrafino, un alto relleno cerámico y una confiabilidad de grado aeroespacial. Con una constante dieléctrica de 2,65 ± 0,04, un factor de disipación de 0,0012 a 10 GHz y un rendimiento estable hasta 40 GHz, F4BTMS265 ofrece el rendimiento necesario para las aplicaciones aeroespaciales, de radar y de microondas más exigentes.



Las ventajas clave incluyen:



Fiabilidad de nivel aeroespacial: resistente a la radiación, baja desgasificación, apto para uso espacial



Pérdida ultrabaja (Df = 0,0012 @ 10 GHz): excelente integridad de la señal para aplicaciones sensibles a la fase



Refuerzo de vidrio ultrafino: "efecto fibra de vidrio" minimizado; anisotropía reducida



Capacidad de 40 GHz: adecuada para aplicaciones de microondas y radar



Excelente estabilidad de temperatura: TCDk de -88 ppm/°C de -55°C a 150°C



CTE bajo (15/20/72 ppm/°C): excelente estabilidad dimensional; PTH confiables



Baja absorción de humedad (0,025%): rendimiento estable en todos los entornos



Alternativa rentable: reemplaza materiales occidentales similares con precios competitivos



Procesamiento de PTFE estándar: compatible con técnicas de fabricación estándar



Ya sea que se utilice en electrónica de naves espaciales, radares militares o sistemas de antenas sensibles a la fase, F4BTMS265 proporciona una base confiable y de alto rendimiento para diseños de circuitos de alta frecuencia exigentes.



Mapa del Sitio |  Política de privacidad | China es buena. Calidad PCB recién enviado por Bicheng Proveedor. Derecho de autor 2016-2026 Shenzhen Bicheng Electronics Technology Co., Ltd Todo. Todos los derechos reservados.
