Placa de Circuito Impreso Multicapa de Alta Frecuencia Rogers Placa de Circuito Impreso de 5 Capas Construida sobre RO4003C de 20 mil
Hola a todos,
Hoy, vamos a hablar sobre una placa de circuito impreso de alta frecuencia de 5 capas fabricada en Rogers RO4003C.
La placa de circuito impreso de 5 capas se fabrica sobre 3 núcleos de RO4003C y se graba 1 capa de cobre para lograr 5 capas.

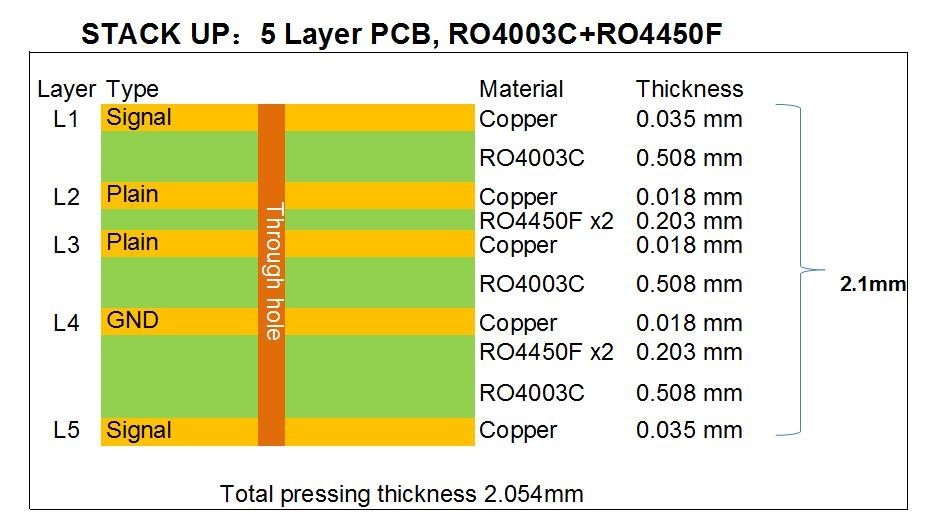

Viendo la pila, podemos ver 3 láminas de núcleos de 20 mil que logran la estructura básica de capas, 2 capas de bondply unen los 3 núcleos, lo que resulta en una placa de 5 capas.
El peso del cobre en la capa interna es de media onza, la capa externa de 1 onza.

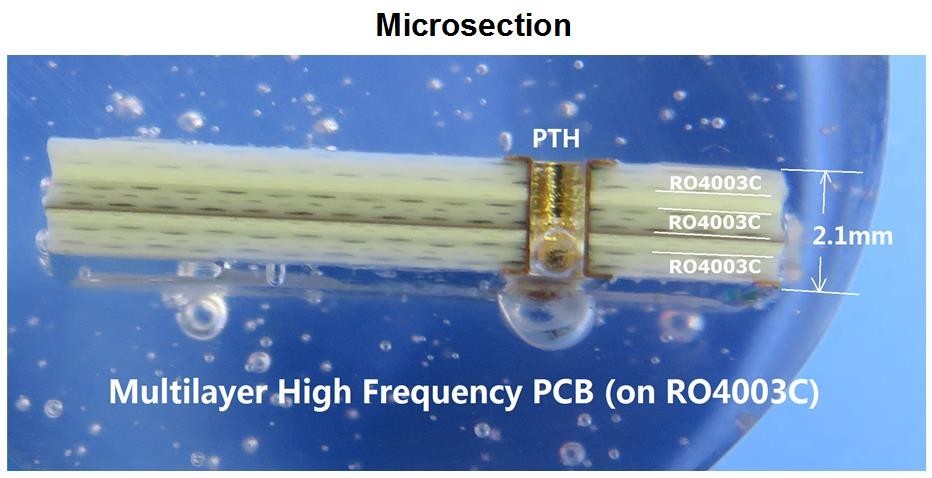

Esta es la imagen de la microsección, que puede reflejar de manera más intuitiva la estructura de la placa.
No se aplica máscara de soldadura en la superficie, las almohadillas son de oro de inmersión.
En realidad, la pila de las placas de circuito impreso multicapa se puede realizar de muchas maneras diferentes según los diferentes requisitos o aplicaciones para impedancias controladas, transmisión de señales, etc. Hay muchos tipos de núcleos para que nuestros diseñadores elijan en laminados RO4003C, como 8 mil, 12 mil, 16 mil, 20 mil, etc.
| Capacidad de PCB |
| Tipo de PCB: |
PCB de Alta Frecuencia |
| Material Rogers: |
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC, etc.
Rogers TMM4, TMM10, Kappa 438, etc. AD450, AD600, TC350, etc.
|
| Material Taconic: |
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A, etc.
|
| Material Wangling: |
PTFE F4B DK2.2, DK2.65
|
| Máscara de soldadura: |
Verde, Rojo, Azul, Negro, Amarillo |
| Número de capas: |
2 Capas, 4 Capas, Multicapa |
| Peso del cobre: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Grosor de la PCB: |
1.0-5.0mm |
| Tamaño de la PCB: |
≤400mm X 500mm |
| Acabado superficial: |
HASL, ENIG, Estaño de inmersión, OSP |
Tenemos una variedad de materiales de alta frecuencia para que los clientes elijan, los principales son las series Rogers 4000, 3000, 5000 y 6000, las series Taconic TLX, TLY, etc. y la serie china F4B, etc.
