RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origen: | China |
Nombre de la marca: | Bicheng Technologies Limited |
Certificación: | UL |
Número de modelo: | BIC-0083-V3.1 |
Cantidad de orden mínima: | 1 |
---|---|
Precio: | USD 2.88-6.99 per piece |
Detalles de empaquetado: | vacío |
Tiempo de entrega: | 4-5 días laborables |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 45000 pedazos por mes |
Número de capas: | 6 | Epóxido de cristal: | FR-4, ITEQ IT-140 TG>135, RO4003C 12mil |
---|---|---|---|
Altura final del PWB: | 1.3m m ±0.13 | Externo final de la hoja: | 1,0 onzas |
Final superficial: | Oro de la inmersión (níquel 13,9%) 2µ” sobre 100µ” | Color de la máscara de la soldadura: | Verde |
Color de la leyenda componente: | Blanco | Prueba: | Envío anterior de la prueba eléctrica del 100% |

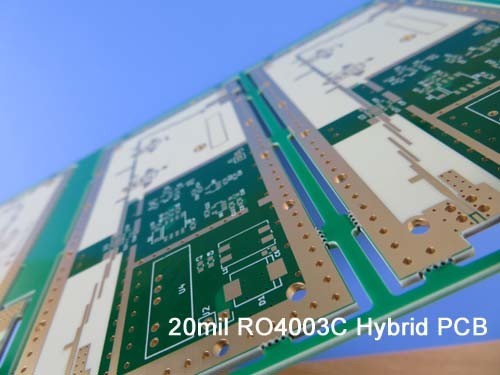

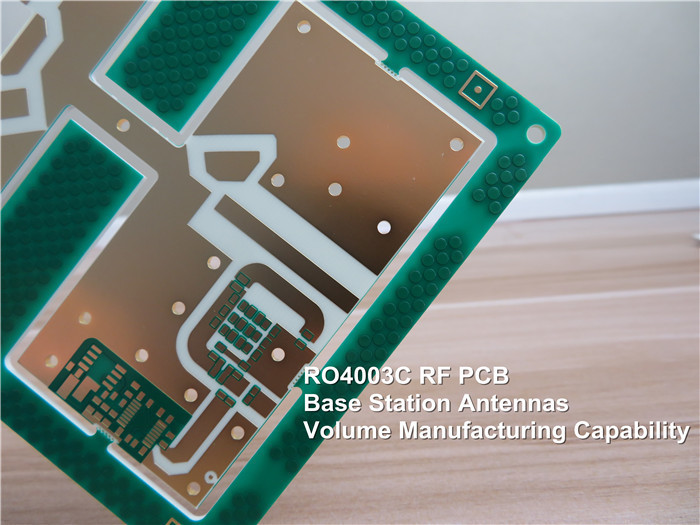

PWB híbrido de múltiples capas de alta frecuencia híbrido del PWB 6-Layer hecho en 12mil 0.305m m RO4003C y FR-4
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Hola todo el mundo,
¡Saludos calientes!
Estamos introduciendo hoy un tipo de PWB del RF de 6 capas empleado 12mil RO4003C y FR-4. Utilizan a este tablero para la antena de satélite. Después del dibujo es la pila del tablero.
La visión de la pila, la base 12mil está en la capa superior y desempeña principalmente el papeles de la capa de la señal. La base ha fijado el grueso que es muy importante para la longitud eléctrica de las líneas del RF en la placa de circuito. Las capas del resto son el material de cristal de epoxy FR-4 con grueso similar con RO4003C.
Las especificaciones detalladas están como sigue.
Materia prima: 12mil 0.305m m RO4003C+ Tg170 FR-4
Constante dieléctrica: 3.38+/-0.05
Cuenta de la capa: 6 capas
Vía tipo: A través de los agujeros
Formato: 105m m x 80m m = 1 tipo = 1 pedazo
Final superficial: Oro de la inmersión
Peso de cobre: Capa externa los 35μm/capa interna del 18μm
Máscara/leyenda de la soldadura: Verde/blanco
Altura final del PWB: 1,4 milímetros
Otros: La impedancia controló el PWB
Estándar: Clase 2 de IPC 6012
Embalaje: los 20 paneles se embalan para el envío.
Plazo de ejecución: 10 días laborables
Vida útil: 6 meses
Actualmente, los materiales acuciantes mezclados maduros son como sigue:
RO4350B + FR4;
RO4003C + FR4;
F4B + FR4;
RT/duroid 5880 + RO4350B
RT/duroid 5880 + FR4
Gracias por su lectura. Usted es agradable entrarnos en contacto con para sus investigaciones del PWB del RF.
Nuestra capacidad 2022 del PWB
Parámetro | Valor |
Cuentas de la capa | 1-32 |
Material del substrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal. |
Tamaño máximo | Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio |
Tolerancia del esquema del tablero | ±0.0059” (0.15m m) |
Grueso del PWB | 0,0157" - 0,3937" (0.40m m--10.00m m) |
Tolerancia del grueso (T≥0.8mm) | el ±8% |
Tolerancia del grueso (t<0.8mm) | el ±10% |
Grueso de la capa del aislamiento | 0,00295" - 0,1969" (0.075m m--5.00m m) |
Pista mínima | 0,003" (0.075m m) |
Espacio mínimo | 0,003" (0.075m m) |
Grueso de cobre externo | los 35µm--los 420µm (1oz-12oz) |
Grueso de cobre interno | el 17µm--los 350µm (0.5oz - 10oz) |
Agujero de taladro (mecánico) | 0,0059" - 0,25" (0.15m m--6.35m m) |
Agujero acabado (mecánico) | 0,0039" - 0,248" (0.10m m--6.30m m) |
DiameterTolerance (mecánico) | 0,00295" (0.075m m) |
Registro (mecánico) | 0,00197" (0.05m m) |
Relación de aspecto | 12:1 |
Tipo de la máscara de la soldadura | LPI |
Min Soldermask Bridge | 0,00315" (0.08m m) |
Min Soldermask Clearance | 0,00197" (0.05m m) |
Enchufe vía diámetro | 0,0098" - 0,0236" (0.25m m--0.60m m) |
Tolerancia del control de la impedancia | el ±10% |
Final superficial | HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro |
