Descripción detallada del producto
Material del tablero: FR-4 Grueso del tablero: 1.6m m
Grueso superficial del Cu: µm 35 Final superficial: Oro de la inmersión
Máscara de la soldadura: Verde Color de la serigrafía: Blanco
Función: Prueba eléctrica del paso del 100%

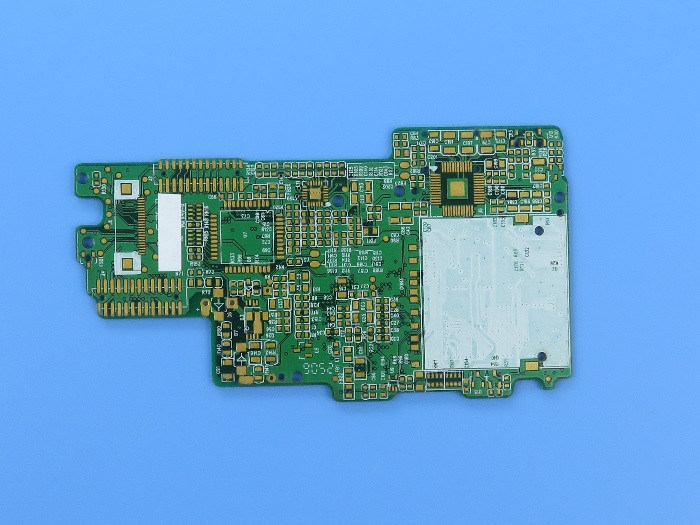

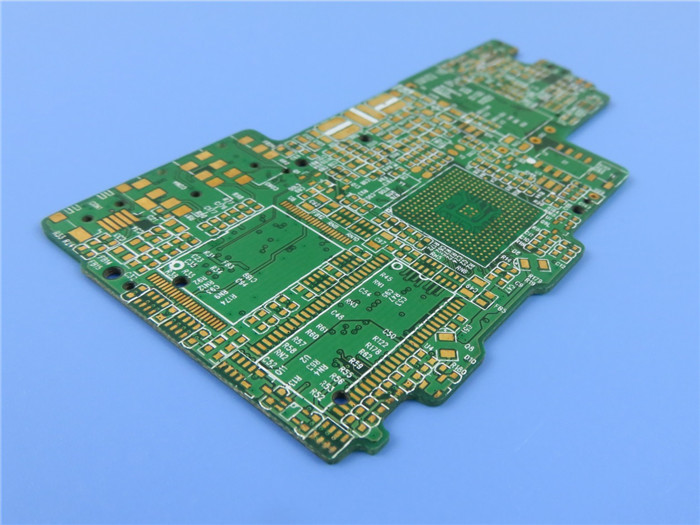

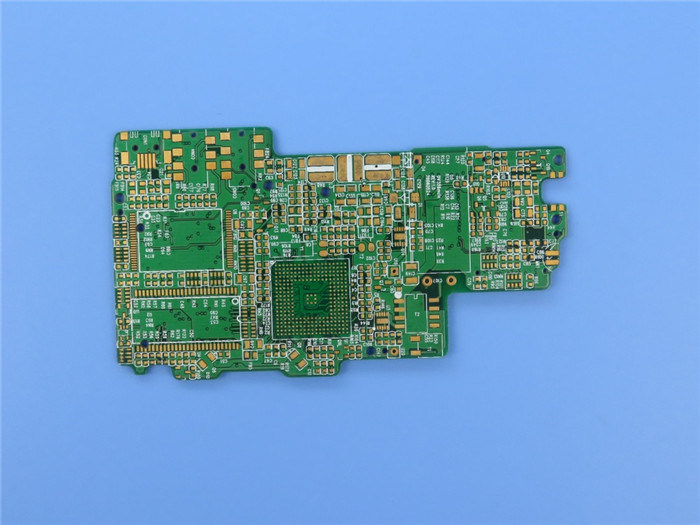

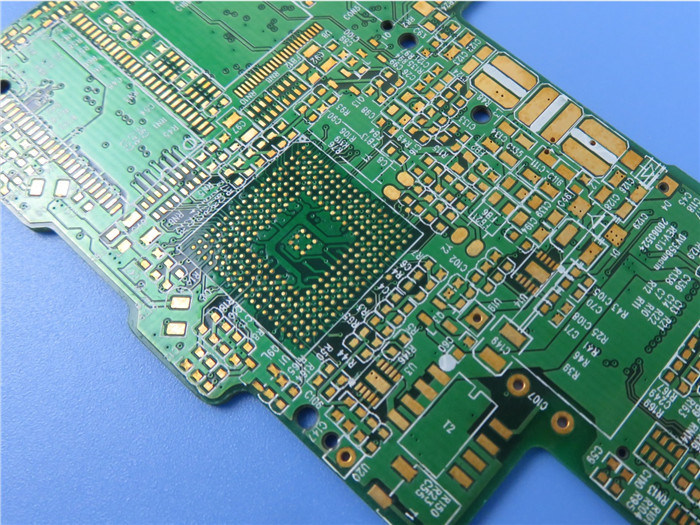

Las persianas vía el PWB emplearon Tg150℃ FR-4 con la placa de circuito del oro 4-Layer FR-4 de la inmersión

(Los tableros de los circuitos impresos son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



1,1 descripción general

Éste es un tipo de PWB de múltiples capas empleado el substrato FR-4 con Tg 150°C para el uso del teléfono móvil con las persianas vía tecnología. Es 1,6 milímetros de grueso con la serigrafía blanca (Taiyo) en la máscara verde de la soldadura (Taiyo) y el oro de la inmersión en los cojines. La materia prima es del abastecimiento de ITEQ solo encima del PWB. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 25 tableros para el envío.



1,2 características y ventajas

1.2.1 el Tg medio FR-4 muestra Z-CTE bajo y confiabilidad directa excelente del agujero;

1.2.2 el oro de la inmersión tiene alto solderability, no subrayar y menos contaminación;

1.2.3 conexión acortada de múltiples capas entre los componentes electrónicos;

taller 1.2.4 16000㎡ y 8000 tipos de PWB por mes;

1.2.5 entrega a tiempo: el >98%

1.2.6 ninguna cantidad de orden mínima. 1 pedazo está disponible;



Las persianas vía el PWB emplearon Tg150℃ FR-4 con la placa de circuito del oro 4-Layer FR-4 de la inmersión 0



1,3 usos

Ordenador industrial

Sistema de seguimiento de GPS

Caja registradora de la posición

Sistemas integrados

Sistema de adquisición de datos

Microcontroladores

PC y cuaderno



1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB 119 x 80mm=1PCS
TIPO DEL TABLERO PWB de múltiples capas
Número de capas 4 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- capa SUPERIOR de 18um (0.5oz) +plate
Base FR-4 0.61m m
cobre ------- 35um (1oz) MidLayer 1
Prepreg 0.254m m
cobre ------- 35um (1oz) MidLayer 2
Base FR-4 0.61m m
cobre ------- capa de 18um (0.5oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 4 milipulgadas/4
Agujeros mínimos/máximos: 0,3 milímetros /3.5 milímetro
Número de diversos agujeros: 9
Número de agujeros de taladro: 415
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia: no
Número de finger del oro: 0
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4 Tg150℃, er<5>
Externo final de la hoja: 1oz
Hoja final interna: 1oz
Altura final del PWB: 1.6m m ±0.16
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión
Suelde la máscara para aplicarse a: SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura: Verde, PSR-2000 GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento, agujeros del sello.
MARCA
Lado de la leyenda componente SUPERIOR e inferior.
Color de la leyenda componente Blanco, S-380W, Taiyo Supplied.
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), tamaño mínimo 0.3m m. Las persianas vía el top a la capa interna 1, basan a la capa interna 2
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Las persianas vía el PWB emplearon Tg150℃ FR-4 con la placa de circuito del oro 4-Layer FR-4 de la inmersión 1



1,5 composición de agujeros

El agujero ciego se localiza en el fondo superior y de la placa de circuito impresa y tiene cierta profundidad para la conexión entre la línea superficial y la línea interna abajo. La profundidad del agujero no excede generalmente cierto ratio (abertura). El agujero enterrado es un agujero de conexión localizado en la capa interna de la placa de circuito impresa, que no extiende a la superficie de la placa de circuito.

Las dos clases antedichas de agujeros están situadas en la capa interna de la placa de circuito. La formación de proceso directo del agujero se utiliza antes de la laminación, y varias capas internas se pueden coincidir hechas durante la formación del agujero directo.



El tercero se llama un agujero directo, que pasa a través de la placa de circuito entera. Puede ser utilizado para interconectar internamente o como agujero de la ubicación de la instalación para los componentes. Porque el agujero directo es más fácil de realizar y el coste es bajo, se utiliza en la mayoría de las placas de circuito impresas en vez de los otros dos. Los agujeros mencionados siguientes, sin instrucciones especiales, se consideran tan a través de los agujeros.



Desde el punto de vista del diseño, un agujero se compone principalmente de dos partes, una es el agujero medio (agujero de taladro), la otra es el área del cojín alrededor del agujero, considera abajo. El tamaño de estas dos piezas determina el tamaño del agujero. Claramente, adentro

el diseño de alta velocidad, de alta densidad del PWB, diseñadores quiere siempre los agujeros cuanto más pequeño es cuanto el mejor, de modo que pueda dejar la conexión del espacio en el tablero.



Las persianas vía el PWB emplearon Tg150℃ FR-4 con la placa de circuito del oro 4-Layer FR-4 de la inmersión 2



1,6 capacidad 2022 del PWB


Parámetro Valor
Cuentas de la capa1-32
Material del substrato RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal.
Tamaño máximo Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero ±0,0059"(0.15m m)
Grueso del PWB 0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm) el ±8%
Tolerancia del grueso (t<0.8mm) el ±10%
Grueso de la capa del aislamiento 0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima 0,003" (0.075m m)
Espacio mínimo 0,003" (0.075m m)
Grueso de cobre externo los 35µm--los 420µm (1oz-12oz)
Grueso de cobre interno el 17µm--los 350µm (0.5oz - 10oz)
Agujero de taladro (mecánico) 0,0059" - 0,25" (0.15m m--6.35m m)
Agujero acabado (mecánico) 0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico) 0,00295" (0.075m m)
Registro (mecánico) 0,00197" (0.05m m)
Relación de aspecto 12:1
Tipo de la máscara de la soldadura LPI
Min Soldermask Bridge 0,00315" (0.08m m)
Min Soldermask Clearance 0,00197" (0.05m m)
Enchufe vía diámetro 0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia el ±10%
Final superficial HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro
