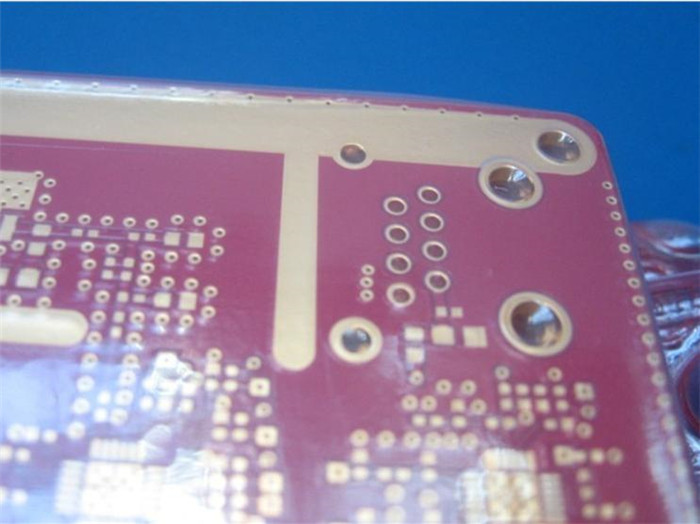

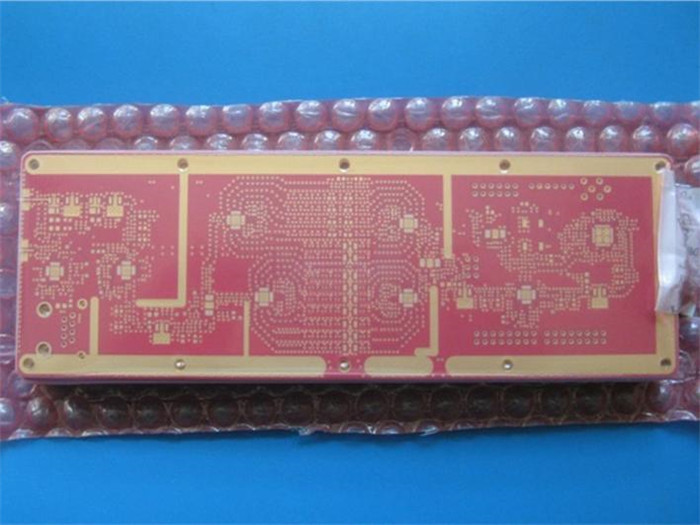

PCB híbrida de 10 capas Rogers RO4350 6.6mil+FR4 con máscara de soldadura roja y oro de inmersión
(Las PCB son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)

Hola a todos,
¡Buen día!
Hoy hablamos de un tipo de PCB híbrida de 10 capas construida sobre RO4350B y FR-4. Esta placa se utiliza para aplicaciones de alta ganancia.



La placa es en realidad simple, porque solo hay vías pasantes que conectan cada capa. La altura terminada es 1.7mm de espesor. Las almohadillas y los agujeros son recubiertos de oro de inmersión, la superficie tiene máscara de soldadura roja. Se fabrica según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Cada 20 placas se empaquetan para su envío.


Aplicaciones
Preamplificador, amplificador WiFi, estaciones repetidoras y transceptor RF, etc.


Nuestras ventajas
1) Ayudarle a centrarse en sus competencias básicas en investigación y desarrollo, ventas y marketing;
2) Capacidad mensual de 30000 metros cuadrados;
3) Satisfacer sus necesidades de PCB desde prototipos hasta producción en masa;
4) Entrega rápida y a tiempo;
5) Fábrica certificada IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015), UL.

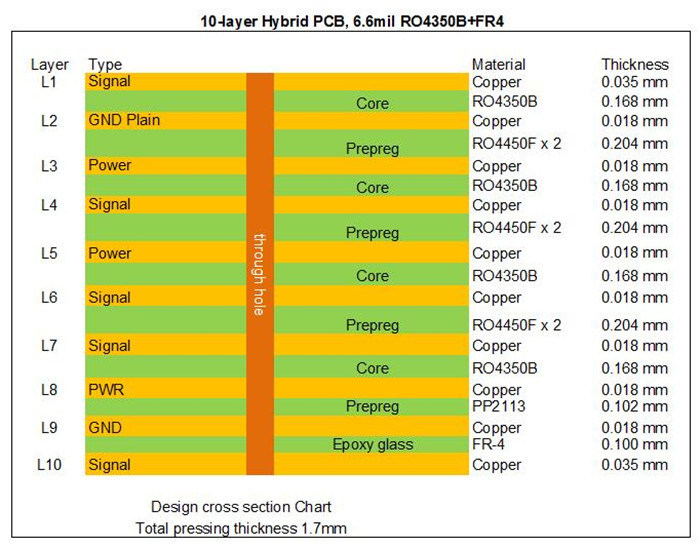

Hoja de datos y parámetros


Nuestras capacidades de placas de circuito impreso de accionamiento 2022
Vías ciegas, Vías enterradas
PCB flexible
Placas de cobre pesado de 12 oz
Material de alto Tg, alto CTI
Material híbrido FR-4 y de alta frecuencia
PCB con control de impedancia
IPC Clase 2, IPC Clase 3
PCB sin plomo (conforme a RoHS)
PCBs multicapa hasta placas de 32+ capas de cobre
PCB de núcleo metálico (MCPCB)
Fabricante de PCB conforme a RoHS
PCB rígida flexible
Orificio pasante, BGA, Dedo de oro, Cúpula de borde
Vía en almohadilla, vías rellenas


Materiales de PCB

RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;

RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438;

TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5;

PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);

AD450, AD600, AD1000, TC350;

Nelco N4000, N9350, N9240;

FR-4 (Alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 Alto CTI>600V;

Poliimida, PET;

Núcleo metálico, etc.
