PWB de alta frecuencia de 4 capas empleado 6.6mil y 20mil RO4350B con ciego vía para el sensor de radar

Placa de Circuito Impreso de Alta Frecuencia de 4 Capas Construida en 6.6mil y 20mil RO4350B con Vía Ciega para Sensor de Radar
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)

Hola a todos,

Las PCBs Multicapa Rogers se fabrican combinando varios núcleos, lo que las diferencia de las PCBs multicapa FR-4. Como es bien sabido, existen 8 núcleos en la familia RO4350B, es decir, de 4mil (0.101mm) a 60mil (1.524mm).

Espesor de RO4350B

Por lo tanto, es muy interesante que la pila de 4 capas se pueda hacer de muchas maneras diferentes.

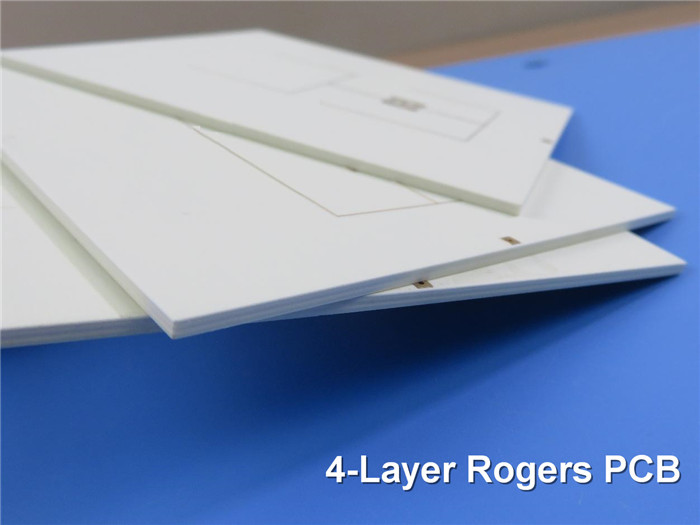

Hoy, vamos a presentar PCBs Rogers de 4 capas construidas en RO4350B de 6.6mil y 20mil.

Veamos la primera y la pila se muestra primero.

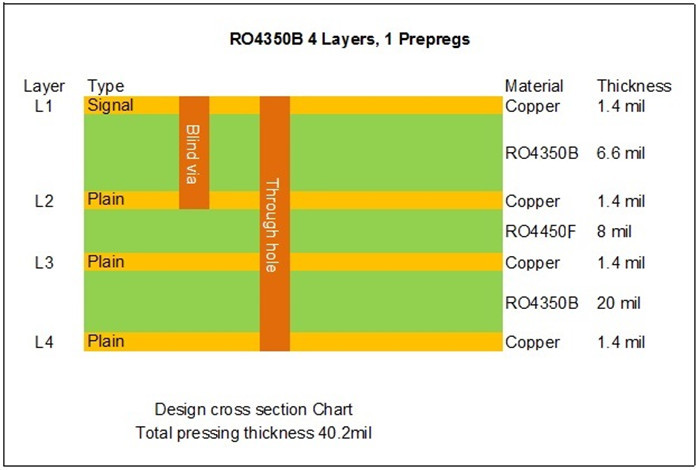

La capa 1 a la capa 2 es el primer núcleo de 6.6mil, la capa 3 a la capa 4 es el segundo núcleo de 20mil, se combinan a través de 2 láminas de RO4450F (1 RO4450F=4mil). Esta placa se utiliza para sensor de radar, 1.0mm de espesor, pads con oro de inmersión. Contiene vía ciega de la capa superior a la interna 1. Dado que es una construcción asimétrica, se permite una deformación del 1.2%. Se fabrica según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Cada 10 placas se empaquetan para su envío.

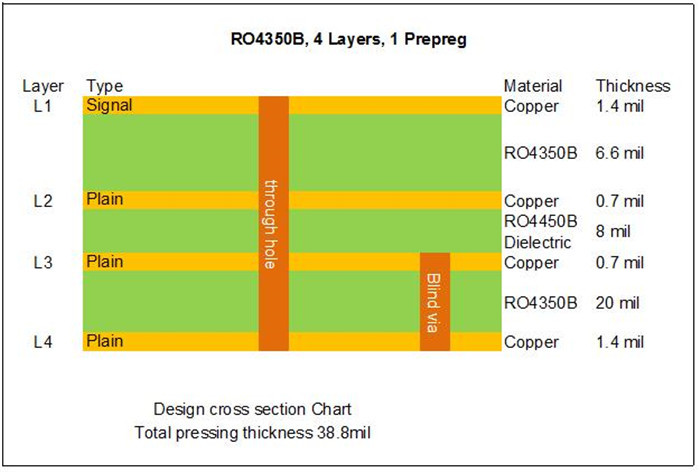

La segunda es muy similar a la anterior, la pila lo explica todo.



Características y beneficios
1) La constante dieléctrica (DK) es baja y estable, por lo que la transmisión de la señal es buena sin demora.
2) El oro de inmersión tiene una excelente planitud superficial, especialmente útil para PCBs con paquetes BGA o incluso componentes montados CSP para reducir la tasa de fallos durante el ensamblaje y la soldadura.
3) Pruebas 100% que incluyen prueba eléctrica e inspección AOI, prueba de estrés térmico, prueba de fiabilidad, prueba de resistencia de aislamiento y prueba de contaminación iónica,
4) Rápido y flexible para ahorrar tiempo de producción desde prototipos hasta producción estándar
5) Reconocido por UL y cumple con la Directiva RoHS

Aplicaciónes
Antena de TV, Combinador transmisor, Inducción de interruptor de control de sonido, Amplificador montado en torre, Módulo RF, Divisor de potencia, Bloque de bajo ruido, Antena 4G
