PWB de alta frecuencia híbrido de 6 capas del RF empleado 10mil 0.254m m RO4350B y FR-4 con ciego vía

Descripción de producto

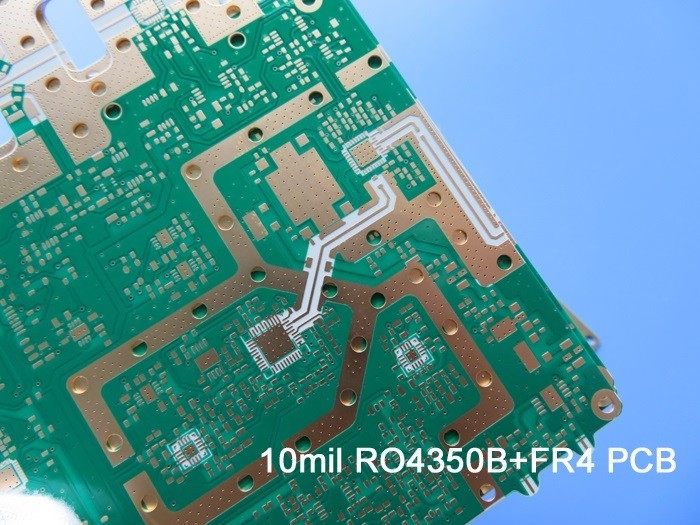

Placa de circuito impreso híbrida de RF de alta frecuencia de 6 capas construida sobre RO4350B y FR-4 de 10 mil (0,254 mm) con vía ciega

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)

Hola a todos,

¡Saludos cordiales!

Hoy hablamos de PCB híbrida de 6 capas construida sobre RO4350B y FR-4. Veamos la primera.

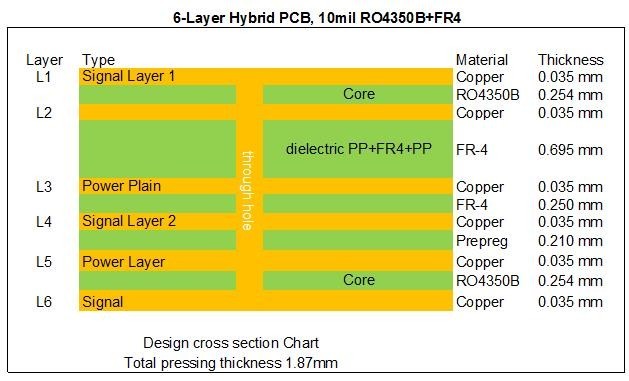

Es para la aplicación de antena de radar. Dos núcleos de RO4350B en la cara superior e inferior, los agujeros pasantes metalizados conectan cada capa. Viendo la pila, cada material dieléctrico tiene más de 0,2 mm de espesor, lo que resulta en un espesor total de la PCB de 1,9 mm. Las almohadillas y los agujeros están chapados en oro de inmersión. Se fabrican según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Se empaquetan 25 paneles por envío.

Veamos la segunda.

Este tipo es más complejo que el primero. El núcleo de RO4350B de 10 mil es el mismo. La principal diferencia es que contiene 3 tipos de vías ciegas.

Las especificaciones son las siguientes:

Material base: RO4350B 10 mil + FR4

Número de capas: 6 capas

Tipo: Vía ciega L1-L2, L1-L3, L1-L4

Formato: 82 mm x 95 mm = 1 tipo = 1 pieza

Acabado superficial: Oro de inmersión

Peso del cobre: Capa exterior 35 µm / Capa interior 35 µm

Máscara de soldadura / Leyenda: No

Altura final de la PCB: 1,4 mm

Estándar: IPC 6012 Clase 2

Embalaje: Se empaquetan 20 paneles por envío.

Tiempo de entrega: 20 días laborables

Vida útil: 6 meses

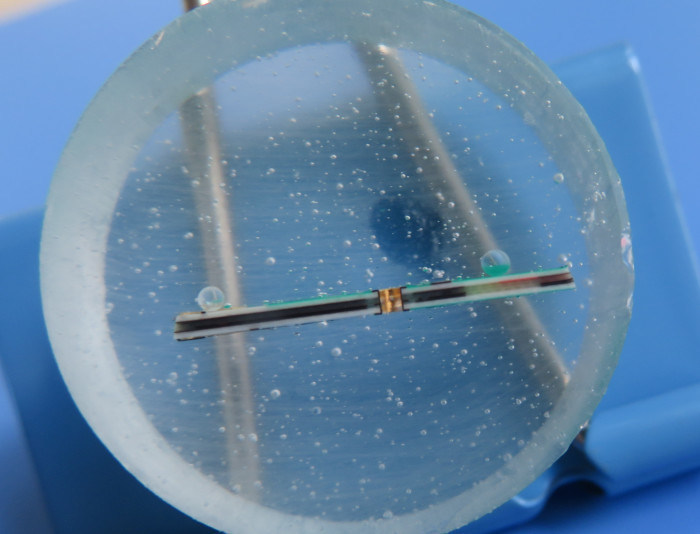

Hay productos muy similares cuyos capas internas utilizan cobre de media onza. El espesor final de la PCB es de 1,0 mm. A continuación se muestra la pila y la microsección.

Hay muchas ventajas de las PCB híbridas de RO4350B.1) Rendimiento de integridad de la señal mejorado en comparación con las pilas con todas las placas FR4;

2) Costo reducido en comparación con las pilas con todos los materiales de baja pérdida;

3) El diseño de ingeniería previene la aparición de problemas en la preproducción;

4) Fábrica certificada ISO9000, ISO14001, IATF16949, UL

5) IPC Clase 2 / IPC Clase 3;

Las aplicaciones son amplias, enumeradas a continuación: Convertidor de adquisición de datos de radar, antena de microcinta, repetidor montado en torre, osciloscopio modular, atenuador y antena 5G, etc.

Gracias por su lectura. Le invitamos a ponerse en contacto con nosotros para sus consultas sobre PCB de RF.

Apéndice: Hoja de datos de la PCB
