Descripción de producto

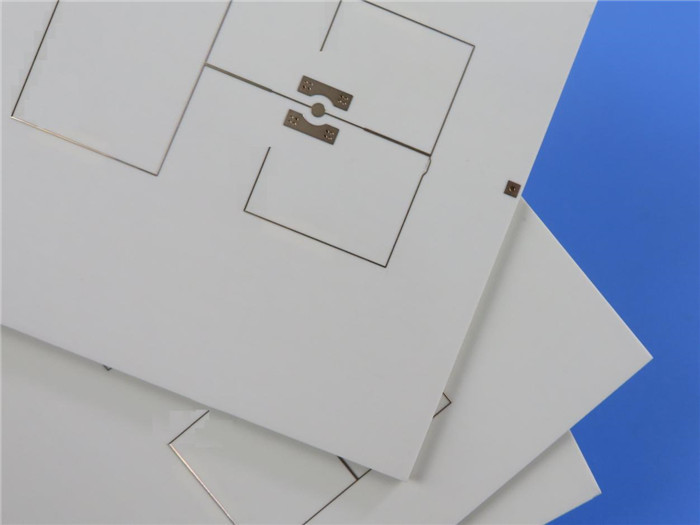

4 capas de PCB de alta frecuencia construidas en 2 núcleos de 20 mil RO4350B con taladro trasero para rastreador GPS
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)
Hola a todos.
¡Saludos cálidos!

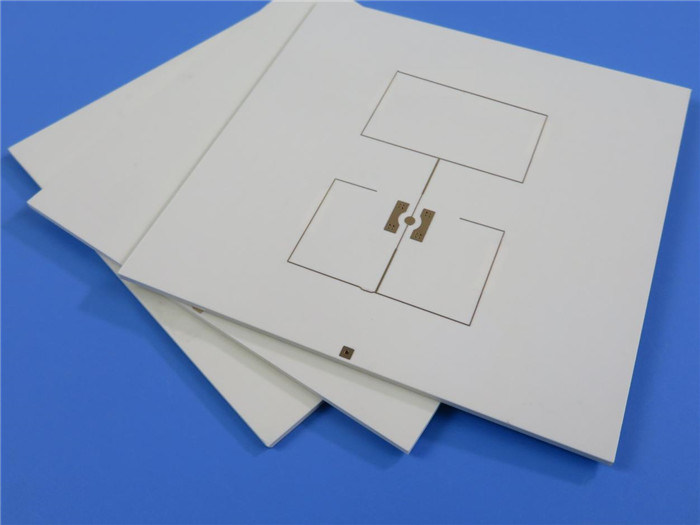

Este tipo de4 CapasRogers PCB está construido en 2 núcleos de0.508 mm (20 mil) RO4350BEsta placa, usamos tecnología de perforación para lograr elciego a través de¿Qué es eso?
Mira el montón.
La perforación de retroceso puede reducir la interferencia acústica y mejorar la integridad de la señal.enterrado / ciego a travésel proceso.
Las especificaciones del PCB son las siguientes:
Material de base: RO4350B 20 mil + RO4450B 4 mil
Número de capas: 4 capas
Tipo: multiplicador mixto fresado por separado
Formato: 70 mm x 125 mm = 1 pieza
Finalización de la superficie: oro de inmersión
Peso de cobre: capa exterior 35 mm/ capa interior 18 mm
Máscara de soldadura / Leyenda: Verde / blanco
Altura del PCB final: 1,42 mm
La norma: IPC 6012 Clase 2
Embalaje: Cada uno de los 25 paneles está embalado para su envío.
Tiempo de ejecución: 12 días hábiles
Duración: 6 meses
Características y beneficios
1) Excelente rendimiento de alta frecuencia debido a la baja tolerancia dieléctrica y pérdida;
2) Bajo coeficiente térmico de la constante dieléctrica;
3) Perforación trasera que reduce las interferencias acústicas;
4) fábrica de fabricación certificada ISO9001, ISO14001, UL;
5) capacidad mensual de 30000 metros cuadrados;
Aplicaciones
Multiplexador, equipo de transmisión de vídeo, bloque de bajo ruido, divisor de potencia
Parámetro y ficha de datos
| Tamaño del PCB |
70 mm x 125 mm = 1 pieza |
| Tipo de tablero |
PCB de varias capas |
| Número de capas |
4 Capas |
| Componentes montados en la superficie |
- Sí, es cierto. |
| A través de componentes perforados |
- Sí, es cierto. |

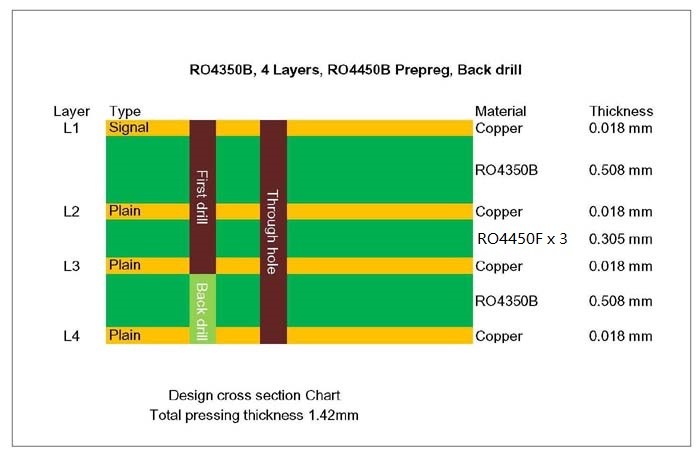

| El nivel de la carga |
Cobre ----- Señales de 18um ((0.5 oz) + capa superior de placa |
| RO4350B 0,508 mm |
| Cobre ----- 0,018 mm plano |
| Prepreg RO4450F X 3, 0,305 mm |
| Cobre ----- 0,018 mm de tamaño natural |
| RO4350B 0,508 mm |
| Cobre ------- 18um ((0,5 oz) + placa BOT capa |
| La tecnología |
|
| Traza y espacio mínimos: |
4 mil / 5 mil |
| Agujas mínimas / máximas: |
0.4 mm / 5.6 mm |
| Número de agujeros diferentes: |
12 |
| Número de agujeros de perforación |
121 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
No incluido |
| Control de la impedancia: |
No incluido |
| Número del dedo dorado: |
No incluido |
| Materiales para el tablero |
|
| Material de base: |
RO4350B Tg280°C, er< 3.48, Rogers Corp. |
| Folios finales exteriores: |
1 onza |
| En el interior de la lámina final: |
0.5 onzas |
| Altura final del PCB: |
1.42 mm ± 10% |
| Revestimiento y revestimiento |
|
| Finalización de la superficie |
Oro de inmersión |
| Máscara de soldadura Aplicar a: |
No incluido |
| Color de la máscara de soldadura: |
No incluido |
| Tipo de máscara de soldadura: |
No incluido |
| Conto/corte |
Enrutamiento |
| Marcado |
|
| Lado de la leyenda del componente |
No incluido |
| Color de la leyenda del componente |
No incluido |
| Nombre o logotipo del fabricante: |
No incluido |
| VIA |
Revestido con un orificio (PTH), de un tamaño mínimo de 0,4 mm. |
| Clasificación de la inflamabilidad |
Se aplicará la norma de homologación de tipo ISOFIX. |
| TOLERANCIA de las dimensiones |
|
| Dimensión del contorno: |
0.0059" |
| El revestimiento del tablero: |
0.0029" |
| Tolerancia del taladro: |
0.002" |
| TEST |
Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio |
En todo el mundo. |
