Hola a todos.
Hoy hablaremos de los PCB de alta frecuencia RO3006.
Los laminados de circuito de alta frecuencia RO3006 son compuestos de PTFE llenos de cerámica destinados a ser utilizados en aplicaciones comerciales de microondas y RF.Su característica obvia es que el rendimiento eléctrico es excepcional y la propiedad mecánica es estable y constanteEsto permite a nuestro diseñador desarrollar una placa de múltiples capas sin tener problemas de deformación o confiabilidad.
Más características y aplicaciones son las siguientes:
En primer lugar, excelentes propiedades mecánicas frente a la temperatura, es confiable para las construcciones de barras y placas de múltiples capas.
En segundo lugar, propiedades mecánicas uniformes, es adecuado para su uso con diseños híbridos de paneles de vidrio epoxi de múltiples capas.

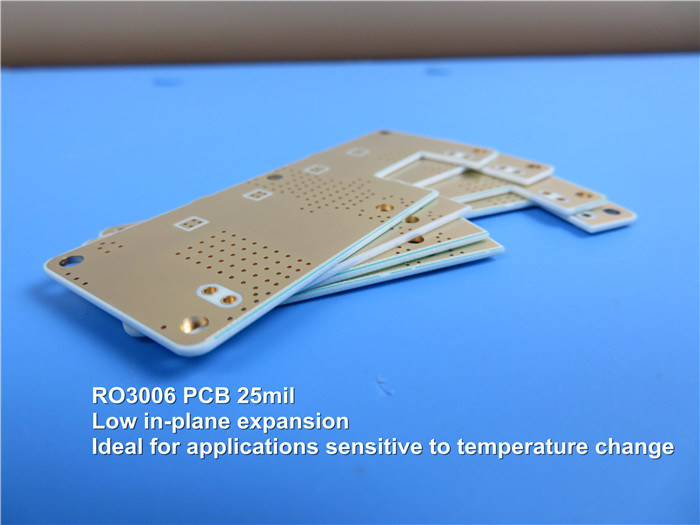

En tercer lugar, el bajo coeficiente de expansión en el plano coincide con el cobre, lo que permite conjuntos montados en superficie más confiables;Ideal para aplicaciones sensibles a los cambios de temperatura y con una excelente estabilidad dimensional.
| Capacidad de PCB |
| Material de los PCB: |
Compuesto de PTFE lleno de cerámica |
| Nombramiento: |
No incluye: |
| Constante dieléctrica: |
6.15 ± 0,3 (proceso) |
| 6.5 (diseño) |
| Número de capas: |
2 capas, múltiples capas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| espesor del PCB: |
10 milímetros (0,254 mm), 25 milímetros (0,635 mm) |
| 50 milímetros (1.27 mm) |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, azul, amarillo, rojo, etc. |
| El acabado de la superficie: |
El cobre desnudo, HASL, ENIG, OSP, etc. |
Los PCB de alta frecuencia RO3006 están disponibles con construcción doble, multicapa e híbrida, de 0,5 oz a 2 oz de cobre acabado, de 0,3 mm a 1,3 mm de espesor, tamaño máximo de 400 mm por 500 mm,acabado superficial con cobre desnudo, nivelación de aire caliente, inmersión de oro, etc.
Las aplicaciones típicas son
1Aplicaciones de radar para automóviles

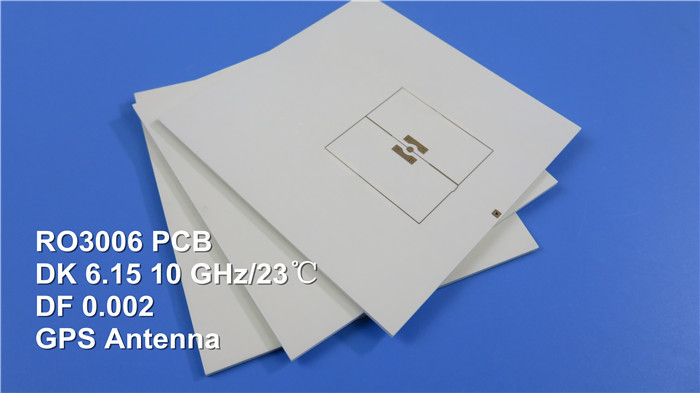

2. Antenas GPS
3Amplificadores de potencia y antenas
4. Antenas de parche para comunicaciones inalámbricas
5Transmisión directa por satélite

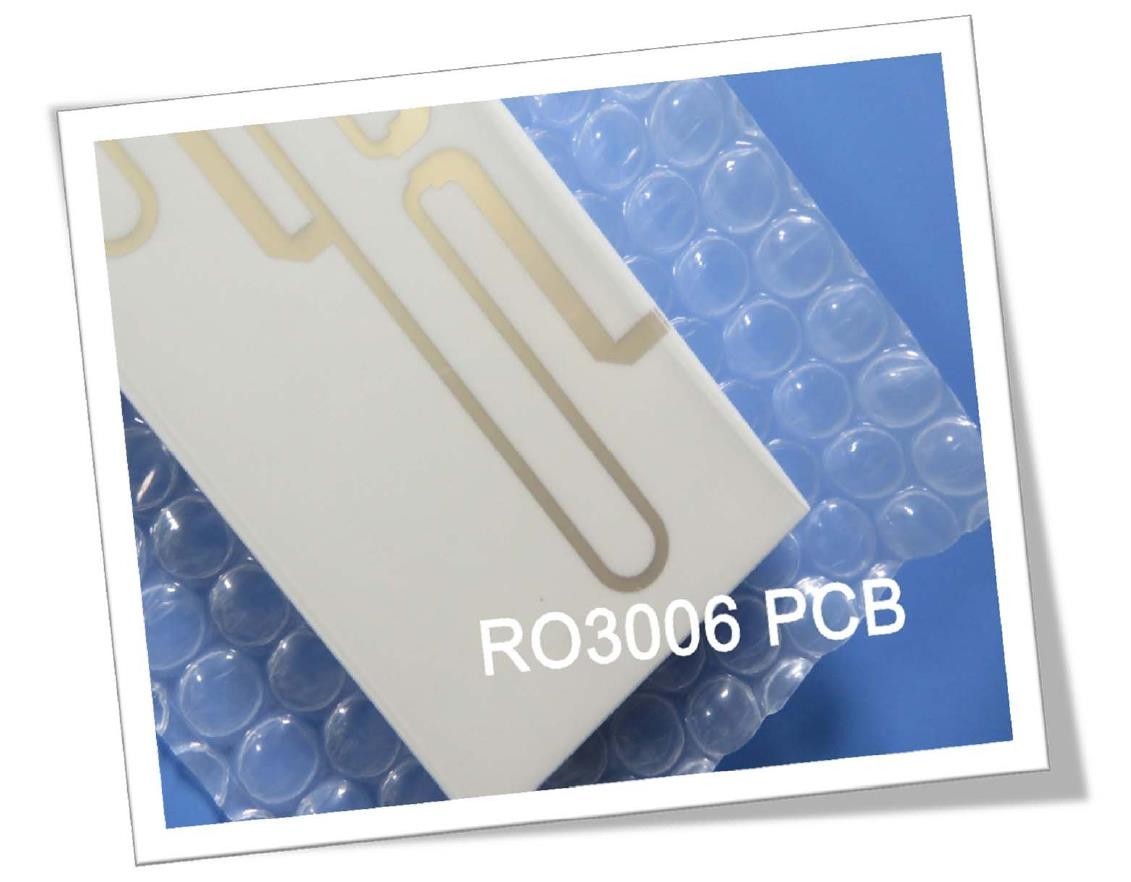

El color básico del PCB RO3006 es blanco.
El proceso de fabricación de PCB de alta frecuencia RO3006 es similar al PCB de PTFE estándar, por lo que es adecuado para el proceso de fabricación en volumen ganando un mercado ventajoso.
Si tiene alguna pregunta, no dude en contactarnos.
Apéndice: RO3006 Valor típico
| Propiedad |
No incluye: |
Dirección |
Unidades |
Condición |
Método de ensayo |
| Constante dieléctrica,ε Proceso |
6.15 ± 0.05 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 Línea de rayas sujetada |
| Constante dieléctrica,εDiseño |
6.5 |
Z. |
|
de 8 GHz a 40 GHz |
Método de longitud de fase diferencial |
| Factor de disipación, tanδ |
0.002 |
Z. |
|
10 GHz y 23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 262 años. |
Z. |
ppm/°C |
10 GHz -50 °C a 150 °C |
IPC-TM-650 2.5.5.5 |
| Estabilidad dimensional |
0.27
0.15 |
X.
Y |
En el caso de los vehículos de motor |
Conde A. |
IPC-TM-650 2.2.4 |
| Resistencia por volumen |
105 |
|
MΩ.cm |
Conde A. |
IPC 2.5.17.1 |
| Resistencia de la superficie |
105 |
|
MΩ |
Conde A. |
IPC 2.5.17.1 |
| Modulo de tracción |
1498
1293 |
X.
Y |
MPa |
23°C |
Las demás partidas |
| Absorción de humedad |
0.02 |
|
% |
D48/50 y D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.86 |
|
j/g/k |
|
Calculado |
| Conductividad térmica |
0.79 |
|
El valor de las emisiones de CO |
50 °C |
Las demás partidas |
Coeficiente de expansión térmica
(-55 a 288 °C) |
17
17
24 |
X.
Y
Z. |
ppm/°C |
23°C/50% de HRC |
IPC-TM-650 2.4.4.1 |
| Td el tiempo |
500 |
|
°C TGA |
|
Las demás partidas |
| Densidad |
2.6 |
|
Gm/cm3 |
23°C |
Las demás partidas |
| Resistencia de la cáscara de cobre |
7.1 |
|
En el interior. |
1 oz, EDC después de flote de soldadura |
IPC-TM 2.4.8 |
| Flamabilidad |
V-0 |
|
|
|
Sección 94 |
| Proceso libre de plomo compatible |
- ¿ Qué? |
|
|
|
|
