Breve introducción
Con el desarrollo de la tecnología de comunicación electrónica, la frecuencia de la comunicación está llegando a ser más alta y más alta, y la transmisión de alta frecuencia de la señal, necesita utilizar la constante dieléctrica baja (DK), pérdida dieléctrica baja (Df) solamente materiales especiales costosos. Estos materiales tienen cianato y materiales de alta frecuencia tales como politetrafluoetileno/materias primas de cerámica (PTFE/Ceramic), hidrocarburos/materias primas de cerámica (carbono del Hydra/de cerámica). Estos materiales son generalmente costosos.
La reducción del coste es los medios importantes para que los clientes mejoren la competitividad de productos. Por lo tanto, los clientes adoptan la estructura laminada de materiales mezclados en el diseño de estructura del PWB, es decir, la capa necesaria de la señal utiliza los materiales de alta frecuencia para cubrir las necesidades de la transmisión de la señal. La otra línea capas se hace de la fibra de vidrio convencional FR-4 de epoxy, que llamamos un tablero híbrido.
Material de alta frecuencia disponible (base)
RO4350B RO4003C
4mil (0.1m m) 8mil (0.203m m)
6.6mil (0.168m m) 12mil (0.3m m)
10mil (0.254m m) 20mil (0.508m m)
13.3mil (0.338m m) 32mil (0.813m m)
20mil (0.508m m) 60mil (1.524m m)
30mil (0.762m m)
60mil (1.524m m)
Caso del PWB: PWB híbrido | PWB mezclado del material empleado 20 milipulgada RO4350B más FR-4 con ciego vía
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general

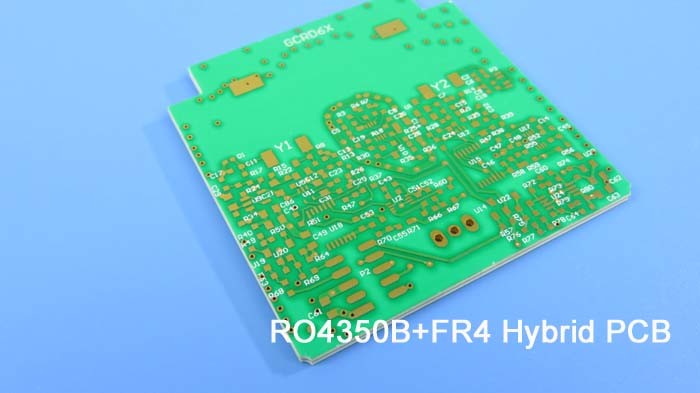

Éste es un tipo de material mezclado que el PWB de múltiples capas empleó 20 milipulgada RO4350B más el substrato FR-4 para el uso de la antena de satélite. Es 1,69 milímetros de grueso, la serigrafía blanca sobre máscara verde de la soldadura en ambos lados y el oro de la inmersión se platea en los cojines y las pistas. La materia prima se utiliza de Rogers y de ITEQ, tablero entero que suministra 1 PWB para arriba. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 25 tableros para el envío.
Características y ventajas
RO4350B exhibe una constante dieléctrica estable sobre una gama de frecuencia amplia;
Funcionamiento de alta frecuencia excelente debido a la tolerancia y a la pérdida dieléctricas bajas;
Mejora del funcionamiento del SI sobre pila-UPS con todo el tablero FR4;
Reducción de costes sobre pila-UPS con todo el material de pequeñas pérdidas;
Tiempo de almacenamiento largo que se puede almacenar por más de 1 año en bolso de vacío;
ISO9001, ISO14001, UL certificó la fábrica de fabricación;
Fabricación del PWB en especificaciones requeridas;
Ningún MOQ, bajo costo para los prototipos y pequeña cantidad de los funcionamientos;
8000 tipos de PWB por mes;
Uso
LNA, convertidor de adquisición de datos del radar, espectro separado, antena 3G
Hoja del parámetro y de datos
| TAMAÑO DEL PWB |
99 x 85mm=1PCS |
| TIPO DEL TABLERO |
PWB de múltiples capas |
| Número de capas |
6 capas |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
SÍ |
| PILA DE LA CAPA |
cobre --------capa SUPERIOR de 18um (0,5 onzas) +plate |
| RO4350B 0.508m m |
| cobre ------- 18um (0,5 onzas) |
| |
Prepreg 2313 x 2, 0.2m m |
| |
Cobre ------- 35um (1 onza) |
| |
FR-4 0.305m m |
| |
Cobre ------- 35um (1 onza) |
| |
Prepreg 2313 x 2, 0.2m m |
| |
Cobre ------- 35um (1 onza) |
| |
FR-4 0.305m m |
| |
cobre --------capa de 18um (0,5 onzas) +plate BOT |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
milipulgada 15mil/15 |
| Agujeros mínimos/máximos: |
0,4 milímetros/2,5 milímetros |
| Número de diversos agujeros: |
4 |
| Número de agujeros de taladro: |
89 |
| Número de ranuras molidas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
no |
| Número de finger del oro: |
0 |
| MATERIAL DEL TABLERO |
|
| Epóxido de cristal: |
RO4350B Tg280℃, er<3>
|
| Externo final de la hoja: |
1 onza |
| Hoja final interna: |
1 onza |
| Altura final del PWB: |
1,69 milímetros el ±10% |
| EL PLATEAR Y CAPA |
|
| Final superficial |
Oro de la inmersión 0,053 micrones sobre el níquel 4,42 micrones |
| Suelde la máscara para aplicarse a: |
Ambos lados |
| Color de la máscara de la soldadura: |
Verde, LP-4G/G-05, Nanya |
| Tipo de la máscara de la soldadura: |
LPI |
| CONTOUR/CUTTING |
Encaminamiento |
| MARCA |
|
| Lado de la leyenda componente |
Lado superior |
| Color de la leyenda componente |
Blanco, S-380W, Taiyo |
| Fabricante Name o logotipo: |
N/A |
| VÍA |
Plateado a través del agujero (PTH), tamaño mínimo 0.4m m. Persianas vía L1-L2, L5-L6, L3-L6 |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" |
| Galjanoplastia del tablero: |
0,0029" |
| Tolerancia del taladro: |
0,002" |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |
