PWB de alta frecuencia | 10 placa de circuito de la milipulgada RO4350B | PWB del RF del oro de la inmersión

Productos

PCB recién enviado por Bicheng

Tablero de múltiples capas del PWB

PWB de alta frecuencia | 10 placa de circuito de la milipulgada RO4350B | PWB del RF del oro de la inmersión

Cuota De Producción:	1
Precio:	USD40~50
Embalaje Estándar:	vacío
Período De Entrega:	5-6 días laborables
Método De Pago:	T/T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0487-V4.87

Tipo del tablero:

El doble echó a un lado PWB

Número de capas:

2 capas

Epóxido del vidrio:

RO4350B Tg280℃, er<3.48, Rogers Corp.

Externo final de la hoja:

1,0 onzas

Altura final del PWB:

0,3 milímetros ±0.1

Final superficial:

Oro de la inmersión

Color de la máscara de la soldadura:

El verde, PSR-2000GT600D, Taiyo proveyó.

Color de la leyenda componente:

Blanco, IJR-4000 MW300, marca de Taiyo

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD40~50

Detalles de empaquetado:

vacío

Tiempo de entrega:

5-6 días laborables

Condiciones de pago:

T/T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil del producto

1,1 descripción general

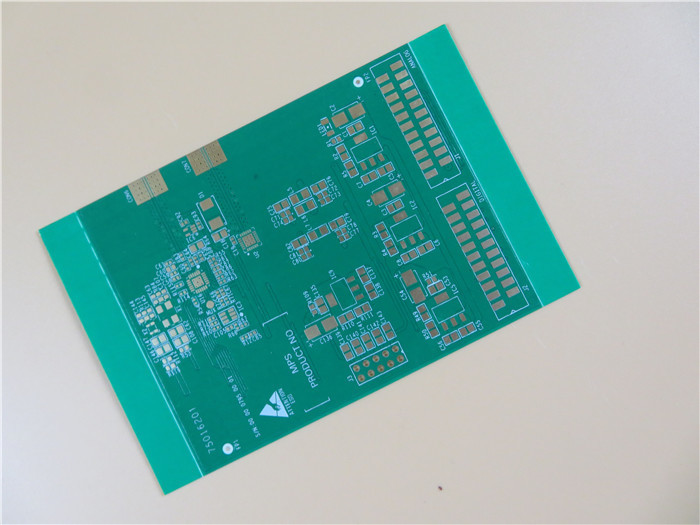

Éste es un tipo de PWB echado a un lado doble empleado el substrato de 10mil RO4350B con Tg 280°C para el uso del aumentador de presión móvil de la señal. Es grueso de 0.3m m acabado con la serigrafía blanca sobre máscara verde de la soldadura y el oro de la inmersión se platea en los cojines. La materia prima se utiliza de Rogers Corp. , tablero entero que suministra 1 para arriba por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 100 paneles se embalan para el envío.

1,2 características y ventajas

A. La constante dieléctrica (DK) es baja y estable, así que la transmisión de la señal es buena sin demora;
B. La característica de la pérdida dieléctrica baja hace la pérdida de señal en un nivel inferior, que hace la transmisión de la señal del equipo entero excelente;
Coeficiente termal de C. Low de la constante dieléctrica;
Extensión de D. Low Z-AXIS;
E. el proceso de SMT es resistente a soldar de flujo, resistente volver a trabajar;
Resistencia de oxidación de F. Good y buena disipación de calor;
G. Meeting que su PWB necesita de prototipo a la producción en masa;
H. taller de 16000 metros cuadrados;
I. Delivery a tiempo: el >98%
Tarifa de la denuncia de J. Customer: <1>

1,3 uso

Transmisor del RF, antena del multiacoplador, identificación del RF, amplificador del tronco

1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB	120 x 75mm=1PCS
TIPO DEL TABLERO	El doble echó a un lado PWB
Número de capas	2 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	SÍ
PILA DE LA CAPA	cobre ------- capa SUPERIOR de 18um (0,5 onzas) +plate
	RO4350B 0.254m m
	cobre ------- 18um (0.5oz) + capa de la placa BOT
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 9 milipulgadas/4
Agujeros mínimos/máximos:	0,25 milímetros/1.0m m
Número de diversos agujeros:	3
Número de agujeros de taladro:	92
Número de ranuras molidas:	0
Número de recortes internos:	0
Control de la impedancia:	no
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido de cristal:	RO4350B Tg280℃, er<3>
Externo final de la hoja:	1,0 onzas
Hoja final interna:	N/A
Altura final del PWB:	0,3 milímetros ±0.1
EL PLATEAR Y CAPA
Final superficial	Oro de la inmersión
Suelde la máscara para aplicarse a:	Mínimo del TOP y del BOT 12micron
Color de la máscara de la soldadura:	Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	TOP y BOT.
Color de la leyenda componente	Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo:	Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA	Plateado a través del agujero (PTH), tamaño mínimo 0.25m m. Vía entoldado.
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Perforadora de alta velocidad del multihead del PWB

PWB de alta frecuencia | 10 placa de circuito de la milipulgada RO4350B | PWB del RF del oro de la inmersión 0
