Material mezclado híbrido PWB del PWB empleado 10 milipulgada RO4350B+FR4 con ciego vía

Productos

PCB recién enviado por Bicheng

Tablero de múltiples capas del PWB

Material mezclado híbrido PWB del PWB empleado 10 milipulgada RO4350B+FR4 con ciego vía

Cuota De Producción:	1
Precio:	USD 2.99-8.99 per piece
Embalaje Estándar:	vacío
Período De Entrega:	6-7 días laborables
Método De Pago:	T/T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0052-V5.2

Número de capas:

Epóxido del vidrio:

RO4350B Tg280℃, er<3.48, Rogers Corp. FR-4 IT158

Externo final de la hoja:

1,5 onzas

Altura final del PWB:

1,8 milímetros ±0.1

Final superficial:

Oro de la inmersión

Color de la máscara de la soldadura:

Verde

Color de la leyenda componente:

Blanco

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 2.99-8.99 per piece

Detalles de empaquetado:

vacío

Tiempo de entrega:

6-7 días laborables

Condiciones de pago:

T/T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Breve introducción

Con el desarrollo de la tecnología de comunicación electrónica, la frecuencia de la comunicación está llegando a ser más alta y más alta, y la transmisión de alta frecuencia de la señal, necesita utilizar la constante dieléctrica baja (DK), pérdida dieléctrica baja (Df) solamente materiales especiales costosos. Estos materiales tienen cianato y materiales de alta frecuencia tales como politetrafluoetileno/materias primas de cerámica (PTFE/Ceramic), hidrocarburos/materias primas de cerámica (carbono del Hydra/de cerámica). Estos materiales son generalmente costosos.

La reducción del coste es los medios importantes para que los clientes mejoren la competitividad de productos. Por lo tanto, los clientes adoptan la estructura laminada de materiales mezclados en el diseño de estructura del PWB, es decir, la capa necesaria de la señal utiliza los materiales de alta frecuencia para cubrir las necesidades de la transmisión de la señal. La otra línea capas se hace de la fibra de vidrio convencional FR-4 de epoxy, que llamamos un tablero híbrido.

Material de alta frecuencia disponible (base)

RO4350B RO4003C

4mil (0.1m m) 8mil (0.203m m)

6.6mil (0.168m m) 12mil (0.3m m)

10mil (0.254m m) 20mil (0.508m m)

13.3mil (0.338m m) 32mil (0.813m m)

20mil (0.508m m) 60mil (1.524m m)

30mil (0.762m m)

60mil (1.524m m)

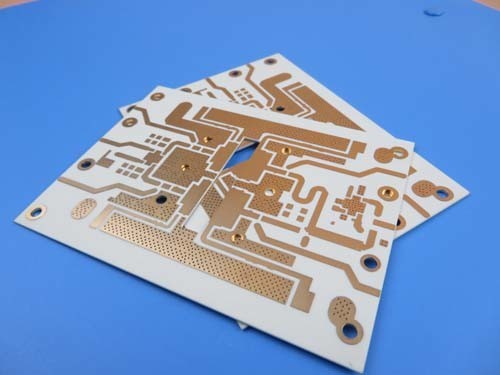

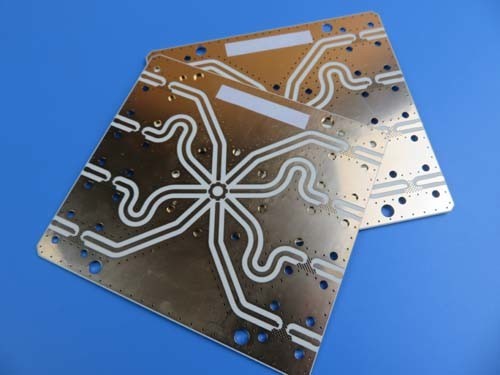

Caso del PWB: Material mezclado híbrido PWB del PWB empleado 10 milipulgada RO4350B+FR4 con ciego vía

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

Éste es un tipo de PWB híbrido empleado RO4350B y FR-4 con la pila de 6 capas para el uso de la antena de radar. Por otra parte, no es el tablero de apenas 6 capas que se diseña directamente de cliente. El diseñador quiere a una placa de circuito echada a un lado doble de RO4350B combinada con una placa de circuito de 4 capas. Los 2 tipos PWB la tienen son propio taladro, así que el PWB final se convierte en un PWB de 6 capas con ciego vía. Los prcoess de Afer de la prensa, deja 1,8 milímetros gruesos. La serigrafía blanca sobre máscara verde de la soldadura se imprime a bordo y el oro de la inmersión se platea en los cojines. La materia prima se consume de ITEQ IT-158 y Rogers 10mil RO4350B, abastecimiento entero del tablero solo por el panel. Los fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.

Características y ventajas

Mejora del funcionamiento del SI sobre pila-UPS con todo el tablero FR4;

Reducción de costes sobre pila-UPS con todo el material de pequeñas pérdidas;

El planarity superficial excelente para CSP montó componentes para reducir porcentaje de averías durante la asamblea y soldar;

Alto solderability, no el subrayar de placas de circuito y menos contaminación de la superficie del PWB;

Personas experimentadas de las ventas y servicios de atención al cliente expertos;

Ninguna cantidad de orden mínima y baja muestra costo;

Foco en punto bajo a la producción de volumen media;

Prototipo rápido del cambio;

ISO9001, ISO14001, TS16949, UL certificó;

Uso

El divisor, combinador del transmisor, radiofrecuencia, torre montó el amplificador

Hoja del parámetro y de datos

TAMAÑO DEL PWB	75 x 110mm=1PCS
TIPO DEL TABLERO	PWB de múltiples capas
Número de capas	6 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	No
PILA DE LA CAPA	Cobre ------- capa SUPERIOR de 35um (1 onza) +plate
	RO4350B dieléctrico 0.254m m (10 milipulgada)
	Cobre ------- 35um (1oz)
	PP+FR4+PP 0.695m m
	Cobre ------ 35um (1oz)
	FR-4 0.25m m
	Cobre ------ 35um (1oz)
	PP 0.21m m
	Cobre ------35um (1oz)
	RO4350B dieléctrico 0.254m m (10 milipulgada)
	Cobre ------- capa de 35um (1 onza) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos:	milipulgada 4 milipulgadas/5
Agujeros mínimos/máximos:	0,3 milímetros/2,0 milímetros
Número de diversos agujeros:	12
Número de agujeros de taladro:	167
Número de ranuras molidas:	0
Número de recortes internos:	3
Control de la impedancia:	no
Número de finger del oro:	0
MATERIAL DEL TABLERO
Epóxido de cristal:	RO4350B Tg280℃, er<3>
Externo final de la hoja:	1,5 onzas
Hoja final interna:	1 onza
Altura final del PWB:	1,8 milímetros ±0.18mm
EL PLATEAR Y CAPA
Final superficial	Oro de la inmersión
Suelde la máscara para aplicarse a:	SUPERIOR, mínimo 12micron
Color de la máscara de la soldadura:	Verde, PRS-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	TOP
Color de la leyenda componente	Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo:	Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA	Plateado a través del agujero (PTH), tamaño mínimo 0.3m m. Persianas vía L1-L2, L3-L6
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059"
Galjanoplastia del tablero:	0,0029"
Tolerancia del taladro:	0,002"
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Política de la calidad

Bicheng ha desarrollado la serie de procedimientos y de acercamientos de la gestión para asegurar que PCBs está de acuerdo con los requisitos de clientes, incluyendo la selección de los vendedores, de la inspección de las obras en fase de creación (WIP), de la inspección de entrega saliente y del servicio de atención al cliente etc.

Evaluación y auditoría de proveedores

Los proveedores tienen que ser evaluados por Bicheng. Además, Bicheng valorará y alinear los proveedores cada año para garantizar los materiales suministrados están cumpliendo los requisitos de Bicheng. Además, Bicheng continuamente desarrollar a proveedores y supervisarlos para mejorar a su gestión de la calidad y de ambiente que basa en los sistemas de ISO9001 y de ISO14001.

Evaluación del contrato

Bicheng revisará y verificará los requisitos de cliente de asegurarse de que tengamos la capacidad para satisfacer los requisitos de clientes incluyendo especificaciones, entrega y otras demandas antes de aceptar una orden.

Fabricación, auditoría y control de datos de fabricación.

Cuando los datos y las especificaciones del diseño de los clientes se proporcionan a nuestro departamento del mercado, Bicheng tiene que verificar todos los requisitos. Entonces, convierta los datos de diseño en datos de fabricación por la leva. Finalmente, una instrucción de fabricación (MI) se genera según el proceso y las tecnologías reales de fabricación para el departamento de fabricación como la base para la fabricación real. El MI se debe revisar por los ingenieros independientes y los ingenieros del QA antes del problema.

Control de calidad material entrante

Todos los materiales tienen que ser examinados antes de almacenar. Establecimos una serie de procedimiento y de instrucción estrictos de la inspección para controlar los materiales entrantes. Además, los diversos instrumentos y aparatos de inspección exactos garantizan la capacidad para juzgar el material bueno o no. Publicamos el material con primero hacia fuera principio primero en entrar, primero en salir, y damos hacia fuera la “alarma” para el material que alcanzará la vida útil para asegurarse que los materiales están utilizados para arriba antes de vencimiento.

Control del proceso de producción

La instrucción de fabricación correcta (MI), la gestión del equipo y el control completo del mantenimiento y de proceso, la inspección estricta de WIP y la supervisión así como la instrucción de trabajo, ésas para hacer todo el proceso entero de la fabricación controlaron totalmente.

Control e inspección finales

Todo el PCBs tuvo que ser pasado con la prueba abierta y corta así como la inspección visual pasó después las pruebas físicas especificadas. Poseemos el diverso equipo de prueba avanzado incluyendo modificado para requisitos particulares, las máquinas de la prueba del vuelo de la punta de prueba para garantizar que cada PWB es el 100% probado.

Auditoría de la entrega del producto

Pusimos un departamento dedicado de FQA para examinar los productos del PWB según las especificaciones y los requisitos del cliente muestreando. PCBs calificado va a ser embalado.

FQA también tiene que realizar una auditoría del 100% del embalaje del almacén y de los productos de envío, incluyendo número del producto, número de cliente, cantidad del producto, enviando la dirección y así sucesivamente antes del envío.

Servicio de atención al cliente

Pusimos a un equipo profesional del servicio de atención al cliente dinámico para comunicar con los clientes y trato oportuno con las reacciones de clientes. Nos centramos altamente en las necesidades de los clientes y entender las demandas de clientes, oportunas para ajustar la política de requisitos del servicio de atención al cliente y del producto del PWB.
