Descripción de producto
Tal como su nombre indica, alta frecuencia es que la frecuencia es relativamente alta, generalmente se refiere a la frecuencia de >=300 MHz (es decir, longitud de onda =1GHz se llama microondas.
Frecuencias típicas para aplicaciones inalámbricas:
* Móvil actual: 0.9GHz - 2GHz
* Sistemas 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz y 40GHz
* Automotriz: 77GHz
Mercado: RFID, Comunicaciones inalámbricas, estación base y antena, amplificador, productos, electrónica de consumo.
Placa de circuito impreso de alta frecuencia o PCB de microondas se refiere a la placa de circuito impreso fabricada en la placa de cobre laminado de sustrato de alta frecuencia (microondas). Los tipos comunes son: Placa de doble cara, placa multicapa y estructura mixta.
La estructura mixta incluye sustrato especial de alto rendimiento, lámina de PP + placa de rendimiento ordinario y placa de prensado mixto de lámina de PP; sustrato de alta frecuencia + sustrato FR4 ordinario; sustrato de alta frecuencia + base metálica, etc.

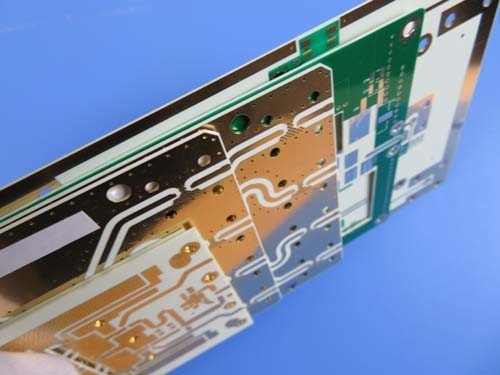

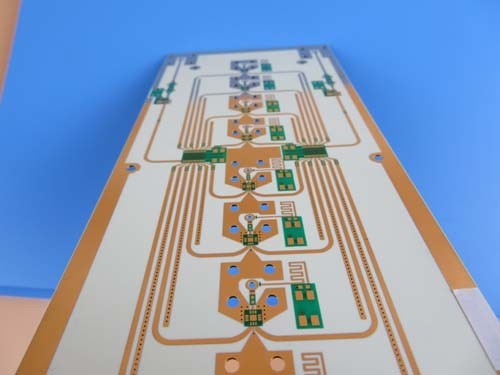

Caso de PCB: PCB de alta frecuencia | Placa de circuito RO4350B de 10 mil | PCB de RF con oro de inmersión
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)
Descripción general

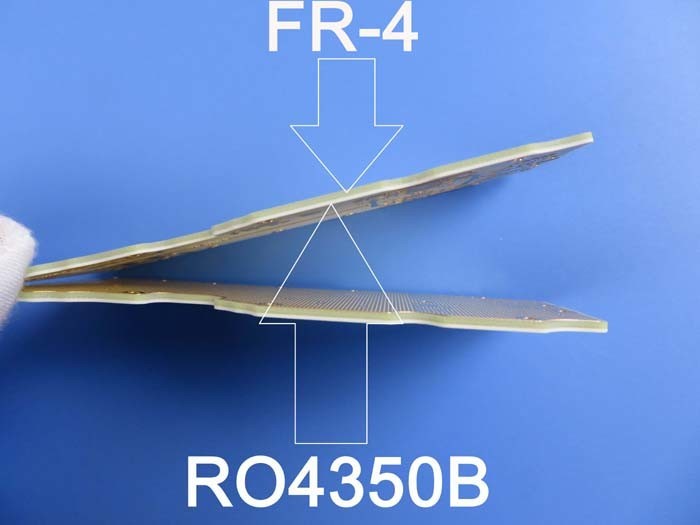

Este es un tipo de PCB de doble cara construido sobre sustrato RO4350B de 10 mil con Tg 280°C para la aplicación de amplificador de señal móvil. Tiene un grosor de 0.3 mm acabado con serigrafía blanca sobre máscara de soldadura verde y oro de inmersión en las almohadillas. El material base es de Rogers Corp., el suministro completo de la placa es de 1 unidad por panel. Se fabrican según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Cada 100 paneles se empaquetan para su envío.
Características y beneficios
La constante dieléctrica (DK) es baja y estable, por lo que la transmisión de la señal es buena sin demora;
La característica de baja pérdida dieléctrica hace que la pérdida de señal sea menor, lo que hace que la transmisión de la señal de todo el equipo sea excelente;
Bajo coeficiente térmico de la constante dieléctrica;
Baja expansión del eje Z;
El proceso SMT es resistente a la soldadura por reflujo, resistente a la retrabajabilidad;
Buena resistencia a la oxidación y buena disipación de calor;
Satisfaciendo sus necesidades de PCB desde prototipos hasta producción en masa;
Taller de 16000 metros cuadrados;
Entrega a tiempo: >98%
Tasa de quejas de clientes: <1%
Aplicación
Transmisor de RF, antena multicoplador, identificación de RF, amplificador troncal
Hoja de parámetros y datos
| TAMAÑO DE PCB |
120 x 75 mm = 1 UNIDAD |
| TIPO DE PLACA |
PCB de doble cara |
| Número de capas |
2 capas |
| Componentes de montaje superficial |
SÍ |
| Componentes de orificio pasante |
SÍ |
| ESTRUCTURA DE CAPAS |
cobre ------- 18um(0.5 oz)+placa capa SUPERIOR |
| RO4350B 0.254mm |
| cobre ------- 18um(0.5oz) + placa capa INFERIOR |
| TECNOLOGÍA |
|
| Traza y espacio mínimos: |
9 mil / 4 mil |
| Agujeros mínimos / máximos: |
0.25 mm / 1.0mm |
| Número de agujeros diferentes: |
3 |
| Número de agujeros de perforación: |
92 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
0 |
| Control de impedancia: |
no |
| Número de dedos dorados: |
0 |
| MATERIAL DE LA PLACA |
|
| Epoxi de vidrio: |
RO4350B Tg280℃, er<3.48, Rogers Corp. |
| Foil externo final: |
1.0 oz |
| Foil interno final: |
N/A |
| Altura final de la PCB: |
0.3 mm ±0.1 |
| CHAPADO Y RECUBRIMIENTO |
|
| Acabado superficial |
Oro de inmersión |
| Aplicación de máscara de soldadura: |
SUPERIOR e INFERIOR 12 micras mínimo |
| Color de la máscara de soldadura: |
Verde, PSR-2000GT600D, suministrado por Taiyo. |
| Tipo de máscara de soldadura: |
LPSM |
| CONTORNO/CORTE |
Enrutamiento |
| MARCADO |
|
| Leyenda de componentes lateral |
SUPERIOR e INFERIOR. |
| Color de la leyenda de componentes |
Blanco, IJR-4000 MW300, marca Taiyo |
| Nombre o logotipo del fabricante: |
Marcado en la placa en un conductor y leyenda ÁREA LIBRE |
| VIA |
Orificio pasante metalizado (PTH), tamaño mínimo 0.25 mm. Via cubierta. |
| CLASIFICACIÓN DE INFLAMABILIDAD |
Aprobación UL 94-V0 MÍN. |
| TOLERANCIA DE DIMENSIÓN |
|
| Dimensión del contorno: |
0.0059" |
| Chapado de la placa: |
0.0029" |
| Tolerancia de perforación: |
0.002" |
| PRUEBA |
Prueba eléctrica 100% antes del envío |
| TIPO DE ARTE A SUMINISTRAR |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| ÁREA DE SERVICIO |
Mundial, Global. |
