Descripción de producto
Breve introducción
El material de circuito de alta frecuencia RO4350B son laminados de hidrocarburo/cerámica reforzados con vidrio (no PTFE) diseñados para aplicaciones comerciales de alto volumen y sensibles al rendimiento. Actualmente, la empresa Bicheng ofrece PCB RO4350B de doble cara y multicapa. Los PCB RO4350B de doble cara con espesores de 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm) y 60 mil (1,524 mm) son los más vendidos. Ofrecemos servicios de prototipos, lotes pequeños y producción en volumen.
Ventajas
1) Excelente rendimiento de alta frecuencia debido a la baja tolerancia y pérdida dieléctrica;
2) Excelente estabilidad dimensional.
3) Bajo coeficiente térmico de la constante dieléctrica;
4) Baja expansión en el eje Z;
5) Bajo coeficiente de expansión en el plano;
6) Propiedades eléctricas estables en función de la frecuencia;
Aplicaciones
1) Atenuador, inducción de puerta automática;
2) LNB para satélites de transmisión directa;
3) Antena de microcinta, espectro ensanchado;
4) Antenas de estación base de microcinta y celulares y amplificadores de potencia;
5) Etiquetas de identificación de RF
6) Sistemas de comunicación de espectro ensanchado
7) Amplificador troncal, módulo divisor, etc.

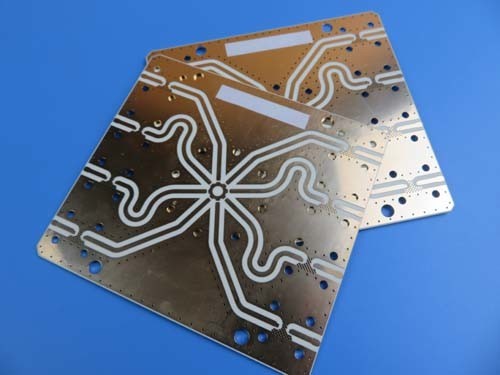

Caja de PCB: PCB de doble cara fabricado en RO4350B de 10 mil con oro de inmersión
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)
Descripción general
Este es un tipo de PCB de doble cara fabricado en sustrato RO4350B de 10 mil con Tg 280 °C para la aplicación de RF de radar. Su espesor terminado es de 0,3 mm y cobre de 1 oz. La serigrafía blanca y la máscara de soldadura verde cubren ambos lados y el oro de inmersión está en las almohadillas. Se fabrican según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Se empaquetan 25 paneles por envío.
Características y beneficios
RO4350B exhibe una constante dieléctrica estable en un amplio rango de frecuencia. Esto lo convierte en un sustrato ideal para aplicaciones de banda ancha;
Excelente rendimiento de alta frecuencia debido a la baja tolerancia y pérdida dieléctrica;
Largo tiempo de almacenamiento, se puede almacenar durante más de 1 año en bolsa de vacío;
El proceso SMT es resistente a la soldadura por reflujo, resistente a la retrabajabilidad;
Taller de 16000 metros cuadrados;
Certificado UL, ISO14001, TS16949;
Inspección y monitoreo estricto de WIP, así como instrucciones de trabajo;
Verificación rápida de CADCAM y cotización gratuita de PCB;
Precio competitivo;
Aplicación
Mezclador balanceado, fotocoplador, inducción de interruptor de control de sonido, multicoplador
Hoja de parámetros y datos
| TAMAÑO DE PCB |
91 x 62 mm = 1 UNIDAD |
| TIPO DE PLACA |
PCB de doble cara |
| Número de capas |
2 capas |
| Componentes de montaje superficial |
SÍ |
| Componentes de orificio pasante |
SÍ |
| ESTRUCTURA DE CAPAS |
cobre ------- 35um (1 oz) + capa superior chapada |
| RO4350B 0,254 mm (10 mil) |
| cobre ------- 35um (1 oz) + capa inferior chapada |
| TECNOLOGÍA |
|
| Pista y espacio mínimos: |
4 mil / 4 mil |
| Agujeros mínimos / máximos: |
0,3 mm / 4,2 mm |
| Número de agujeros diferentes: |
9 |
| Número de agujeros de perforación: |
101 |
| Número de ranuras fresadas: |
0 |
| Número de cortes internos: |
0 |
| Control de impedancia: |
no |
| Número de conectores dorados: |
0 |
| MATERIAL DE LA PLACA |
|
| Epoxi de vidrio: |
RO4350B Tg280°C, er<3,48, Rogers Corp. |
| Foil final externo: |
1,5 oz |
| Foil final interno: |
N/A |
| Altura final del PCB: |
0,3 mm ±0,1 |
| CHAPADO Y RECUBRIMIENTO |
|
| Acabado superficial |
Oro de inmersión |
| Máscara de soldadura aplicada a: |
SUPERIOR, 12 micras mínimo |
| Color de la máscara de soldadura: |
Verde, PSR-2000GT600D, suministrado por Taiyo. |
| Tipo de máscara de soldadura: |
LPSM |
| CONTORNO/CORTE |
Enrutamiento |
| MARCADO |
|
| Lado de la leyenda de componentes |
SUPERIOR |
| Color de la leyenda de componentes: |
Blanco, IJR-4000 MW300, marca Taiyo |
| Nombre o logotipo del fabricante: |
Marcado en la placa en un conductor y leyenda ÁREA LIBRE |
| VIA |
Orificio pasante chapado (PTH), tamaño mínimo 0,3 mm. |
| CLASIFICACIÓN DE INFLAMABILIDAD |
Aprobación UL 94-V0 MÍN. |
| TOLERANCIA DE DIMENSIÓN |
|
| Dimensión del contorno: |
0,0059" |
| Chapado de la placa: |
0,0029" |
| Tolerancia de perforación: |
0,002" |
| PRUEBA |
Prueba eléctrica 100% antes del envío |
| TIPO DE ARTE A SUMINISTRAR |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
| ÁREA DE SERVICIO |
Mundial, Global. |
Sobre nosotros
Con sede en China, Bicheng PCB se adhiere a la filosofía de ayudar a las pequeñas y medianas empresas a reducir sus costos y el tiempo dedicado a los PCB. Ofrecemos una variedad de productos de PCB para satisfacer las demandas.
Nuestras capacidades de placas de circuito de conducción 2019
Vías ciegas, vías enterradas
PCB flexible
Placas de cobre pesado de 12 oz
Material de alto Tg, alto CTI
Material híbrido FR-4 y de alta frecuencia
PCB con control de impedancia
IPC Clase 2, IPC Clase 3
PCB sin plomo (conforme a RoHS)
PCB multicapa hasta placas de 32+ capas de cobre
PCB con núcleo metálico (MCPCB)
Materiales de PCB – FR-4, Poliamida, Rogers y más
Fabricante de PCB conforme a RoHS
PCB rígido-flexible
PCB de RF / PCB de alta frecuencia
Orificio pasante, BGA, conector dorado, cúpula de borde
Vía en pad, vías rellenas
TS16949 (2009), ISO14001 (2004), ISO9001 (2008), certificado UL
Nuestros servicios
Enfoque en prototipos, lotes pequeños, producción en volumen
Servicio rápido, PCB de doble cara disponible las 24 horas.
Servicio de envío puerta a puerta
