Descripción de producto
RO4350B El material de circuito de alta frecuencia es un laminado de hidrocarburos/cerámica reforzado con vidrio (no PTFE) diseñado para aplicaciones comerciales de alto volumen y sensibles al rendimiento.En la actualidad, los PCB de doble cara y de múltiples capas RO4350B están disponibles en la empresa BichengLos PCB RO4350B de doble cara con grosor de 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm) y 60 mil (1,524 mm) son los más vendidos.Servicios de producción de lotes pequeños y de producción en volumen.
Ventajas
1) Excelente rendimiento de alta frecuencia debido a la baja tolerancia dieléctrica y pérdida;
2) Excelente estabilidad dimensional.
3) Bajo coeficiente térmico de la constante dieléctrica;
4) Baja expansión del eje Z;
5) Bajo coeficiente de expansión en el plano;
6) Propiedades eléctricas estables con respecto a la frecuencia;
Aplicaciones
1) Atenuador, inducción automática de la puerta;
2) LNB para satélites de transmisión directa;
3) Antenna de microstrip, espectro de difusión;
4) Antenas y amplificadores de potencia de las estaciones base de microstrips y celulares;
5) Etiquetas de identificación de RF
6) Sistemas de comunicaciones de espectro extendido
7) Amplificador del tronco, módulo de división, etc.

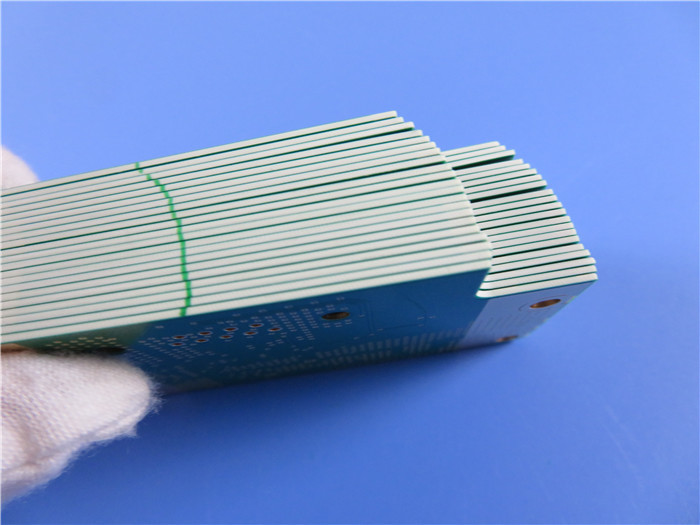

Cuadro de PCB: PCB de inmersión de oro en 30 mil RO4350B con doble capa
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)
Descripción general
Este es un tipo de PCB de doble cara construido en un sustrato de alta frecuencia con Tg 288 ° C para la aplicación de módulos WiFi 4G. Es de 0,8 mm de espesor, pantalla de seda blanca sobre máscara de soldadura verde.Todas las vías están abiertas al aire.Las almohadillas están recubiertas de oro de inmersión. El material base se utiliza de Rogers RO4350B, toda la placa suministra 1 PCB. Se fabrican según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados.Cada uno de los 25 paneles está envasado para su envío..
Características y beneficios
La constante dieléctrica (DK) es baja y estable, por lo que la transmisión de la señal es buena sin demora;
La delaminación de la lámina de cobre no será causada por el cambio de frío y calor debido a la consistencia con el coeficiente de expansión térmica de la lámina de cobre;
Excelente estabilidad dimensional;
Buena resistencia a altas y bajas temperaturas (~ 192°C-260°C);
Reconocido por UL y conforme a la Directiva RoHS;
ensayo eléctrico y ensayo de alto voltaje;
ensayo de control de impedancia y ensayo de capacidad de soldadura;
ensayo de micro-sección y de resistencia térmica;
ensayo de fiabilidad, ensayo de resistencia al aislamiento y ensayo de contaminación iónica;
Cumplir con sus necesidades de PCB desde el prototipo hasta la producción en masa;
Aplicación
Amplificador de bajo ruido, sensores de detección acústica, transmisores optoelectrónicos, antena 4G
Parámetro y ficha de datos
| Tamaño del PCB |
67 x 33 mm = 1 PCS |
| Tipo de tablero |
PCB de doble cara |
| Número de capas |
2 capas |
| Componentes montados en la superficie |
- Sí, es cierto. |
| A través de componentes perforados |
- Sí, es cierto. |
| El nivel de la carga |
cobre ------- 35um ((1 onzas) + capa TOP de placa |
| Se trata de un sistema de control de las emisiones de gases de escape. |
| cobre ------- 35um ((1 oz) + placa BOT capa |
| La tecnología |
|
| Traza y espacio mínimos: |
5 mil / 4,5 mil |
| Agujas mínimas / máximas: |
0.3 mm / 4.6 mm |
| Número de agujeros diferentes: |
7 |
| Número de agujeros de perforación |
105 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
No es |
| Número del dedo dorado: |
0 |
| Materiales para el tablero |
|
| Vidrio epoxi: |
RO4350B Tg280°C, er< 3.48, Rogers Corp. |
| Folios finales exteriores: |
1.5 onzas |
| En el interior de la lámina final: |
No incluido |
| Altura final del PCB: |
0.8 mm ± 10% |
| Revestimiento y revestimiento |
|
| Finalización de la superficie |
Oro de inmersión |
| Máscara de soldadura Aplicar a: |
TOP, mínimo de 12 micrones |
| Color de la máscara de soldadura: |
Verde, PSR-2000GT600D, suministrado por Taiyo. |
| Tipo de máscara de soldadura: |
El LPSM |
| Conto/corte |
Enrutamiento |
| Marcado |
|
| Lado de la leyenda del componente |
El TOP |
| Color de la leyenda del componente |
Blanco, IJR-4000 MW300, marca Taiyo |
| Nombre o logotipo del fabricante: |
Marcado en el tablero en un conductor y con piernas |
| VIA |
Revestida con un agujero (PTH), tamaño mínimo 0,3 mm. Máscara de soldadura sin cubrir |
| Clasificación de la inflamabilidad |
Se aplicará la norma de homologación de tipo ISOFIX. |
| TOLERANCIA de las dimensiones |
|
| Dimensión del contorno: |
0.0059" |
| El revestimiento del tablero: |
0.0029" |
| Tolerancia del taladro: |
0.002" |
| TEST |
Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio |
En todo el mundo. |
