Descripción de producto
Breve introducción
RO4350B El material de circuito de alta frecuencia es un laminado de hidrocarburos/cerámica reforzado con vidrio (no PTFE) diseñado para aplicaciones comerciales de alto volumen y sensibles al rendimiento.En la actualidad, los PCB de doble cara y de múltiples capas RO4350B están disponibles en la empresa BichengLos PCB RO4350B de doble cara con grosor de 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm) y 60 mil (1,524 mm) son los más vendidos.Servicios de producción de lotes pequeños y de producción en volumen.
Ventajas
1) Excelente rendimiento de alta frecuencia debido a la baja tolerancia dieléctrica y pérdida;
2) Excelente estabilidad dimensional.
3) Bajo coeficiente térmico de la constante dieléctrica;
4) Baja expansión del eje Z;
5) Bajo coeficiente de expansión en el plano;
6) Propiedades eléctricas estables con respecto a la frecuencia;
Aplicaciones
1) Atenuador, inducción automática de la puerta;
2) LNB para satélites de transmisión directa;
3) Antenna de microstrip, espectro de difusión;
4) Antenas y amplificadores de potencia de las estaciones base de microstrips y celulares;
5) Etiquetas de identificación de RF
6) Sistemas de comunicaciones de espectro extendido
7) Amplificador del tronco, módulo de división, etc.

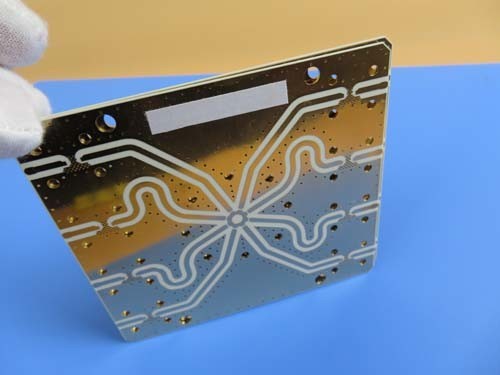

Cuadro de PCB: RO4350B PCB. Placa de PCB de alta frecuencia. Placa de circuito impreso de 0.3 mm.
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)
Descripción general
Este es un tipo de PCB de doble cara construido en 10 mil RO4350B sustrato con Tg 280 ° C para la aplicación de la antena.3 mm de espesor acabado con serigrafía blanca sobre la máscara de soldadura verde y oro de inmersión están recubiertos en almohadillasEl material de base es de Rogers Corp., toda la placa suministra 1 por panel. Se fabrican según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados. Cada 100 paneles están envasados para el envío.
Características y beneficios
El coeficiente de temperatura de la constante dieléctrica es uno de los más bajos de cualquier material de placa de circuito, por lo que es ideal para aplicaciones sensibles a la temperatura;
La delaminación de la lámina de cobre no será causada por el cambio de frío y calor debido a la consistencia con el coeficiente de expansión térmica de la lámina de cobre;
La reducción de la pérdida de señal en aplicaciones de alta frecuencia satisface las necesidades de desarrollo de la tecnología de comunicación.
Bajo coeficiente de expansión en el plano;
Excelente estabilidad dimensional;
Los productos y la fabricación están certificados por organizaciones autorizadas;
Certificado UL, ISO14001, TS16949;
servicio puntual;
Más de 15 años de experiencia en PCB;
Aplicación
Radio UHF, divisor de potencia, estaciones de retransmisión, antena de estación base
Parámetro y ficha de datos
| Tamaño del PCB |
160 x 70 mm = 1 PCS |
| Tipo de tablero |
PCB de doble cara |
| Número de capas |
2 capas |
| Componentes montados en la superficie |
- Sí, es cierto. |
| A través de componentes perforados |
- Sí, es cierto. |
| El nivel de la carga |
cobre ------- 18um ((0,5 onzas) + capa superior de placa |
| Se trata de un sistema de control de las emisiones de gases de escape. |
| el cobre ------- 18um ((0,5 oz) + placa BOT capa |
| La tecnología |
|
| Traza y espacio mínimos: |
4 mil / 15 mil |
| Agujas mínimas / máximas: |
0.254 mm / 4.0 mm |
| Número de agujeros diferentes: |
4 |
| Número de agujeros de perforación |
125 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
No es |
| Número del dedo dorado: |
0 |
| Materiales para el tablero |
|
| Vidrio epoxi: |
RO4350B Tg280°C, er< 3.48, Rogers Corp. |
| Folios finales exteriores: |
1.0 oz |
| En el interior de la lámina final: |
No incluido |
| Altura final del PCB: |
0.3 mm ± 0.1 |
| Revestimiento y revestimiento |
|
| Finalización de la superficie |
Oro de inmersión |
| Máscara de soldadura Aplicar a: |
La parte superior es de 12 micrones, la parte inferior está prohibida. |
| Color de la máscara de soldadura: |
Verde, PSR-2000GT600D, suministrado por Taiyo. |
| Tipo de máscara de soldadura: |
El LPSM |
| Conto/corte |
Enrutamiento |
| Marcado |
|
| Lado de la leyenda del componente |
El TOP |
| Color de la leyenda del componente |
Blanco, IJR-4000 MW300, marca Taiyo |
| Nombre o logotipo del fabricante: |
Marcado en el tablero en un conductor y con piernas |
| VIA |
Revestido con un agujero (PTH), tamaño mínimo de 0,2 mm. |
| Clasificación de la inflamabilidad |
Se aplicará la norma de homologación de tipo ISOFIX. |
| TOLERANCIA de las dimensiones |
|
| Dimensión del contorno: |
0.0059" |
| El revestimiento del tablero: |
0.0029" |
| Tolerancia del taladro: |
0.002" |
| TEST |
Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio |
En todo el mundo. |
¿Por qué nos eligió?
1) Centrarse en sus competencias fundamentales: sabemos que el mercado está lleno de competencia feroz para nuestros clientes.Ventas y marketing basados en nuestro desempeño profesional y servicios calificados que superan sus expectativas.
2) Tecnología de vanguardia: es racional que un cliente pequeño y mediano anhele los últimos equipos y conocimientos de fabricación para sus PCB.
con Bicheng PCB, usted obtiene acceso para alcanzar sus expectativas con nuestras 3 bases de fábrica con más de 26.000 metros cuadrados.
4) Ahorrar el coste de producción: El coste de producción es uno de los puntos clave de la competitividad de nuestros clientes.Bicheng PCB se han esforzado por reducir su costo de fabricación de equipos introducirLos clientes están satisfechos con nuestros ahorros de costes pero sin pérdida de calidad.
5) Evitar molestias: Es una cuestión molesto cuando el problema de calidad que te molesta.No tendrás dolor de cabeza con los prototipos Bicheng.Nuestra tasa de quejas de los clientes es inferior al 1% y se resolverá satisfactoriamente.
6) Ahorrar tiempo: el mercado requiere que los productos se actualicen rápidamente.
las entregas rápidas o programadas.
7) Un equipo excelente: Bicheng es un socio confiable con pasión, disciplina, responsabilidad y honestidad.No cambie de proveedor.Si el cambio es necesario, Bicheng es el adecuado para ti.
