Inicio ProductosPWB de alta temperaturaAlta placa de circuito impresa de múltiples capas del Tg (PWB) en conformidad sin plomo de IT-180ATC y de IT-180GNBS

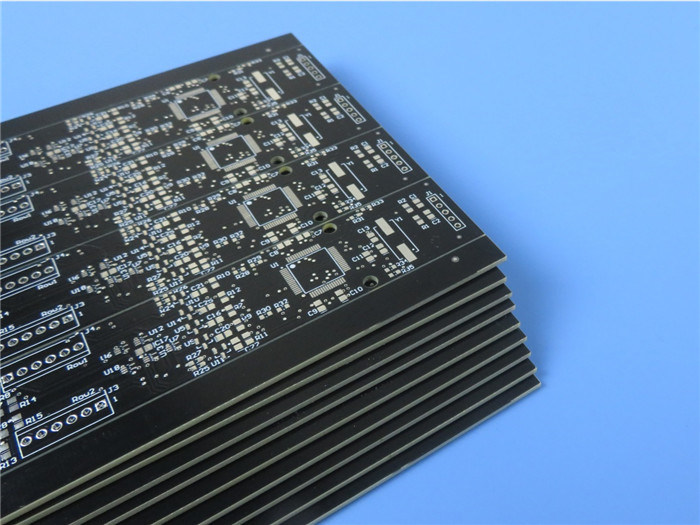

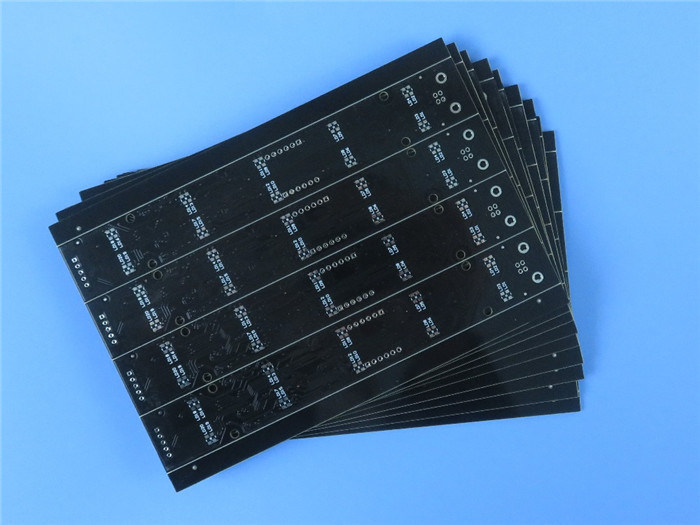

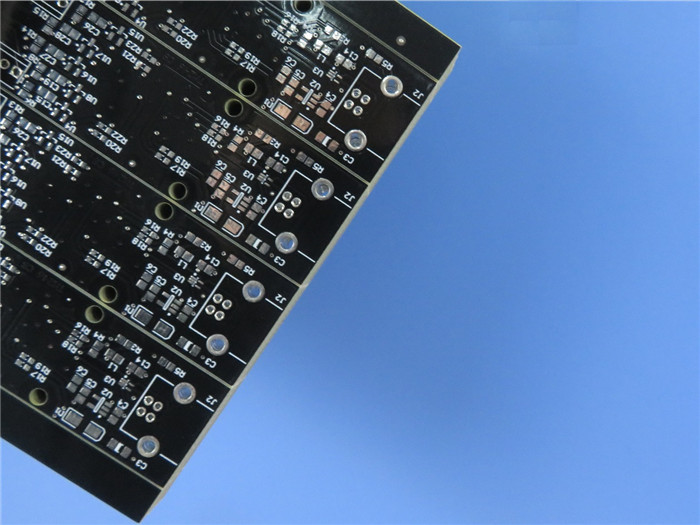

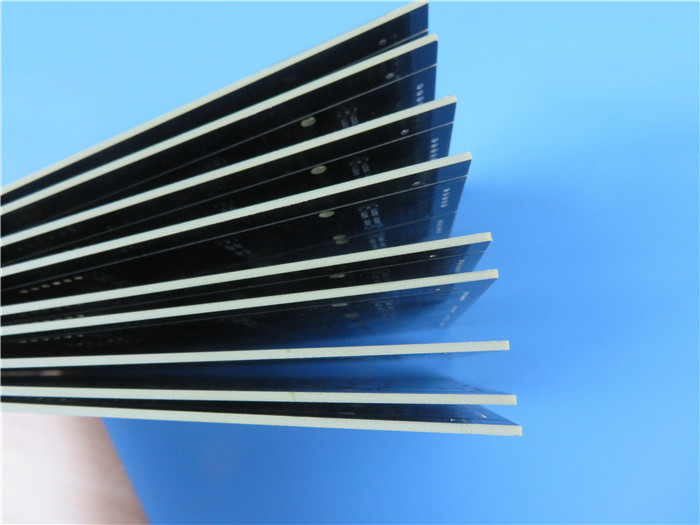

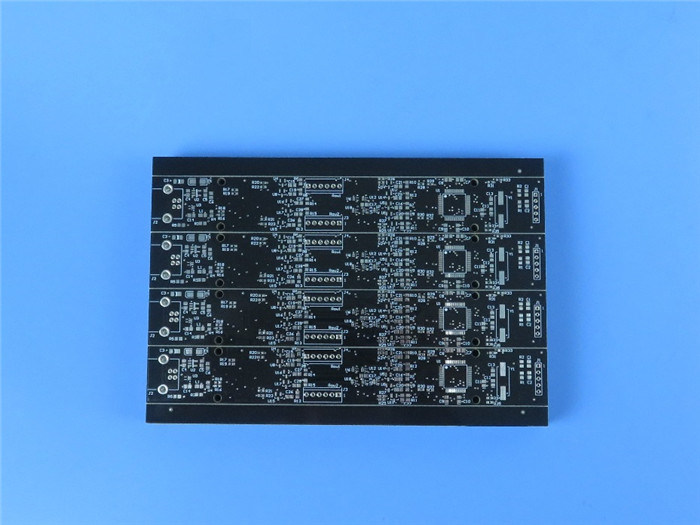

High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance
High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance High Tg Multi-layer Printed Circuit Board (PCB) on IT-180ATC and IT-180GNBS Lead Free Compliance
Contactar ahora

Alta placa de circuito impresa de múltiples capas del Tg (PWB) en conformidad sin plomo de IT-180ATC y de IT-180GNBS

Cantidad de orden mínima : 1 Precio : USD 2.99-9.99 PER PIECE
Detalles de empaquetado : vacío Tiempo de entrega : 10 DÍAS LABORABLES
Condiciones de pago : T/T, Western Union Capacidad de la fuente : 45000 pedazos por mes
Lugar de origen: China Nombre de la marca: Bicheng Technologies Limited
Certificación: UL Número de modelo: BIC-506-V0.81

Información detallada
Número de capas: 4 Epoxi: IT-180ATC
Lámina final: 1.5 Altura final del PWB: 1,6 milímetros el ±10%
Acabado superficial: Hasl plomo gratis Color de máscara de soldadura: Negro
Color de la leyenda componente: Blanco Prueba: 100% de envío previo de prueba eléctrica

Descripción de producto

Tg altoLas demás:Los requisitos de la norma ISO/IEC 17040 se aplican a las placas de circuito impreso (PCB) de las placas de circuito impreso IT-180ATC y IT-180GNBS Sin plomoEl cumplimiento

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)





Descripción general

IT-180ATC es un epoxi lleno multifuncional avanzado de alta Tg (175 °C por DSC) con alta fiabilidad térmica y resistencia a CAF.Es adecuado para diversas aplicaciones y puede pasar 260 °C de montaje sin plomoEl espesor oscila entre 0,5 mm y 3,2 mm, el peso del cobre entre 0,5 oz y 3 oz.





Aplicaciones

Automóvil (ECU de la sala de máquinas)

PCB multicapa y HDI

Planos de fondo

Almacenamiento de datos

Servidores y redes

Las telecomunicaciones

Cobre pesado

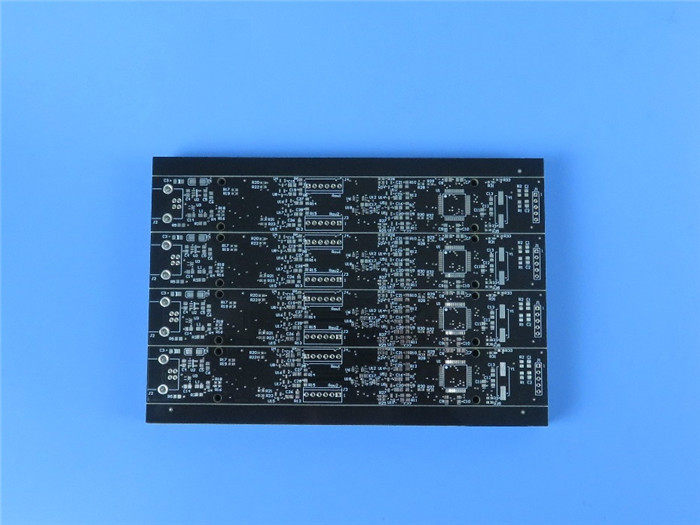

Alta placa de circuito impresa de múltiples capas del Tg (PWB) en conformidad sin plomo de IT-180ATC y de IT-180GNBS



Características clave

ETE baja

Alta resistencia al calor

Excelente resistencia a los CAF

Buena confiabilidad de los orificios



Nuestra capacidad de PCB (IT-180ATC)

Material de los PCB: Resina epoxi de alta fiabilidad sin plomo y alta Tg
Nombramiento: IT-180ATC
Constante dieléctrica: 4.4 en 1 GHz
Número de capas: Pcb de doble capa, de múltiples capas, híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm)
espesor del PCB: 0.6 mm, 0.8 mm, 1.0 mm, 1.2 mm, 1.6 mm, 1.8 mm, 2.0 mm, 2.4 mm, 3.0 mm, 3.2 mm
Tamaño del PCB: ≤ 400 mm x 500 mm
Máscara de soldadura: Verde, negro, negro mate, azul, azul mate, amarillo, rojo, etc.
El acabado de la superficie: El cobre desnudo, el HASL, el ENIG, el OSP, el estaño de inmersión, la plata de inmersión, etc.
Tecnología: HDI, vía en el panel, control de la impedancia, ciego vía / enterrado vía, bordado de borde, BGA, agujeros contados, etc.



Apéndice: Propiedades generales del IT-180ATC

Las partidas Se aplicará el procedimiento siguiente: Valor típico Unidad
Resistencia a la descamación, mínima 2.4.8   Peso por pulgada
A. Hojas de cobre de perfil bajo 5
B. Hojas de cobre de perfil estándar 8
Resistencia por volumen 2.5.17.1 1x109 M.¿Qué quieres decir?-cm
Resistencia de la superficie 2.5.17.1 1x108 M.¿Qué quieres decir?
Absorción de humedad, máxima 2.6.2.1 0.1 %
Permitancia (Dk, contenido en resina del 50%)     - ¿Qué quieres decir?
A. 1MHz 2.5.5.9 4.5
B. 1 GHz 2.5.5.9 4.4
Tangente de pérdida (Df, 50% de contenido de resina)     - ¿Qué quieres decir?
A. 1MHz 2.5.5.9 0.014
B. 1 GHz 2.5.5.9 0.015
Fuerza de flexión, mínimo     N/mm2
A. Dirección longitudinal 2.4.4 500 a 530
B. Dirección transversal   410 a 440
Tensión térmica 10 s a 288°C
A. Sin grabar 2.4.13.1 Pasado. Calificación
B. grabado   Pasado.
Flamabilidad El uso de las mismas V-0 Calificación
Indice de seguimiento comparativo (CTI) Se aplicará el método de ensayo de la norma IEC 60112 / UL 746. CTI 3 (175 a 249) Clase (voltios)
Temperatura de transición del vidrio (DSC) 2.4.25 175 ̊C
Temperatura de descomposición 2.4.24.6 345 ̊C
Eje X/Y CTE (40°C a 125°C) 2.4.41 El 11-13 / 13-15 ppm/ ̊C
CTE en el eje Z
A. Alfa 1   45 ppm/ ̊C
B. Alfa 2 2.4.24 210 ppm/ ̊C
C. de 50 a 260 grados C   2.7 %
Resistencia térmica
A. T260 2.4.24.1 > 60 años En el acta

Alta placa de circuito impresa de múltiples capas del Tg (PWB) en conformidad sin plomo de IT-180ATC y de IT-180GNBS
