PWB Alto-Tg empleado TU-768 con oro de capa grueso de la inmersión de 1.2m m y la máscara verde de la soldadura para los servidores industriales

Productos

Tablero de múltiples capas del PWB

PWB Alto-Tg empleado TU-768 con oro de capa grueso de la inmersión de 1.2m m y la máscara verde de la soldadura para los servidores industriales

Cuota De Producción:	1
Precio:	USD 2.99-9.99 PER PIECE
Embalaje Estándar:	vacío
Período De Entrega:	10 DÍAS LABORABLES
Método De Pago:	T/T, Western Union
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Technologies Limited

Certificación

Número de modelo

BIC-503-V0.53

Número de capas:

Epóxido de cristal:

TU-768

Hoja final:

1,5 onzas

Altura final del PWB:

1.6m m el ±10%

Final superficial:

Oro de la inmersión

Color de la máscara de la soldadura:

Verde

Color de la leyenda componente:

Blanco

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 2.99-9.99 PER PIECE

Detalles de empaquetado:

vacío

Tiempo de entrega:

10 DÍAS LABORABLES

Condiciones de pago:

T/T, Western Union

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

PWB Alto-Tg empleado TU-768 con oro de capa grueso de la inmersión de 1.2m m y la máscara verde de la soldadura para los servidores industriales

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Breve introducción

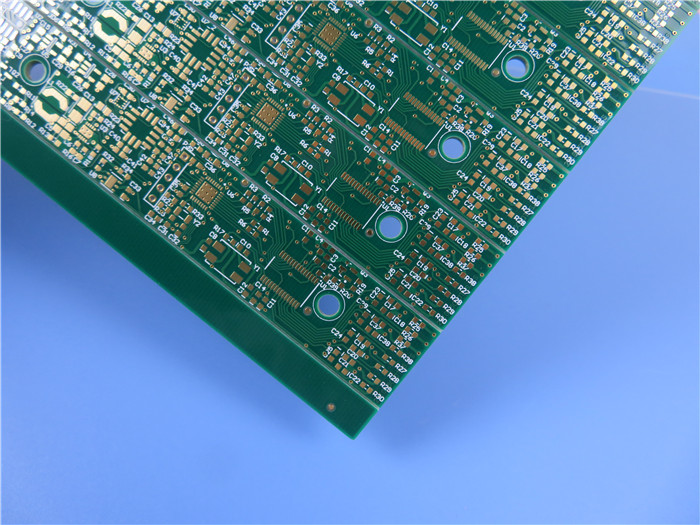

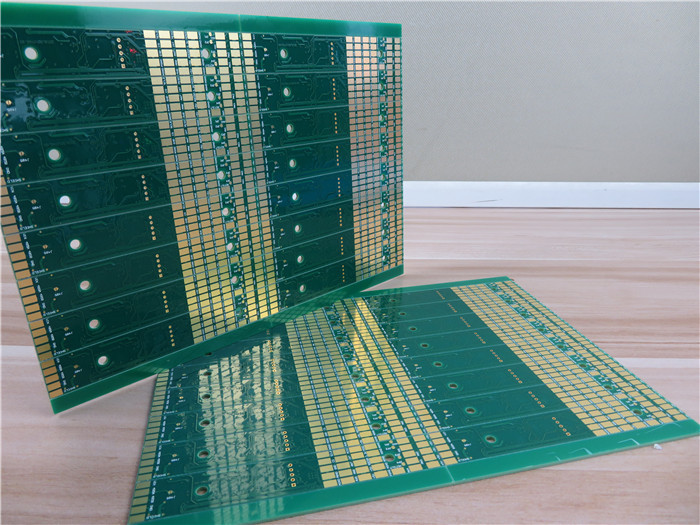

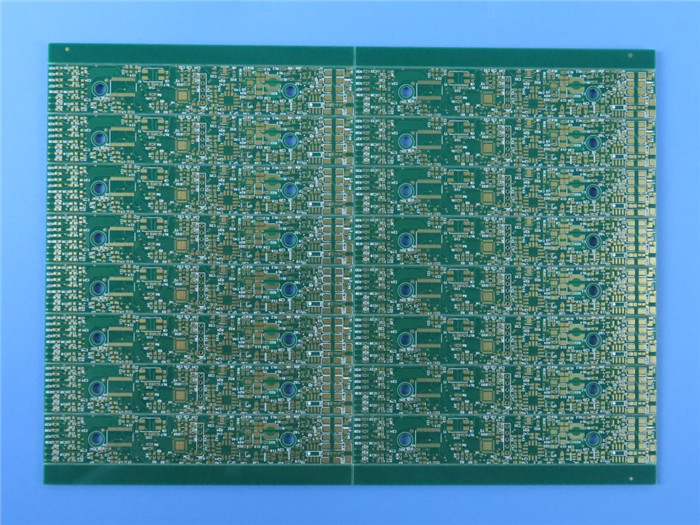

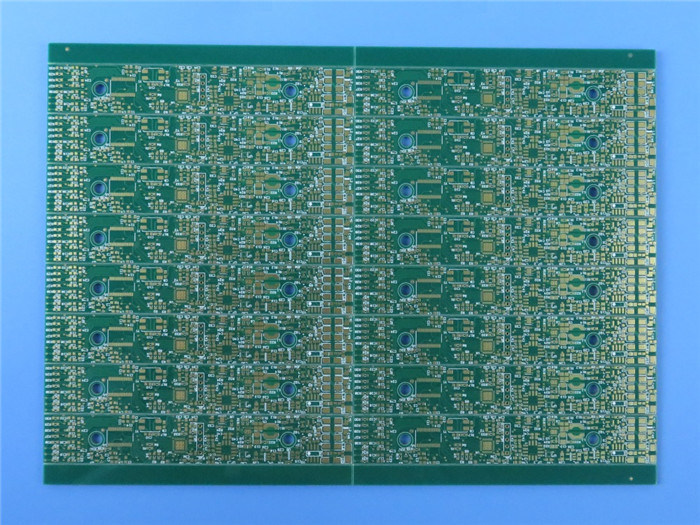

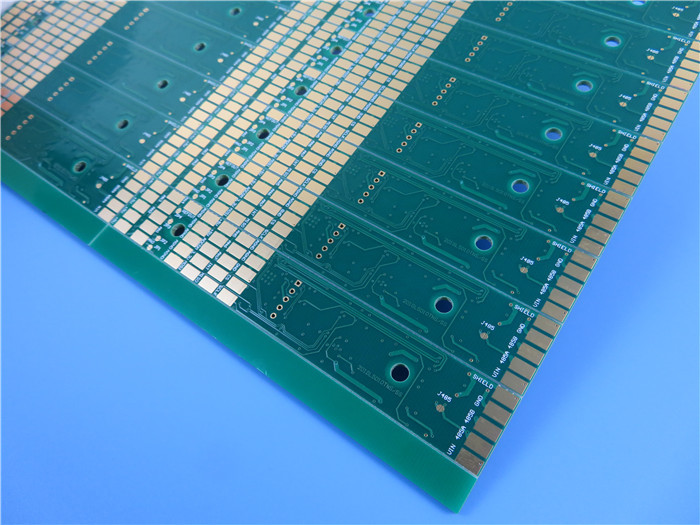

Éste es un tipo de Alto-Tg PWB de 4 capas empleado el material TU-768. Cada capa se platea con el cobre 1oz. Los cojines que sueldan están cubiertos con oro de la inmersión y los no-cojines están con la máscara verde de la soldadura. El panel consiste en 16 tableros con un tamaño de 320 x 280m m. La base es 0.8m m gruesos, PWB acabado alcanza 1.2m m grueso.

Usos principales

Productos electrónicos de consumo

Servidor, puesto de trabajo

Automotriz

PWB Alto-Tg empleado TU-768 con oro de capa grueso de la inmersión de 1.2m m y la máscara verde de la soldadura para los servidores industriales 0

Especificaciones del PWB

Artículo	Descripción	Requisito	Real	Resultado
1. Lamina	Tipo material	FR-4 TU-768	FR-4 TU-768	CRNA
	Tg	℃ 170	℃ 170	CRNA
	Proveedor	Unión de Taiwán (TU)	Unión de Taiwán (TU)	CRNA
	Grueso	el 1.2±10% milímetro	1.18-1.21m m	CRNA
grueso 2.Plating	Pared del agujero	µmdel ≥25	los 26.15µm	CRNA
	Cobre externo	los 35µm	los 37.85µm	CRNA
	Cobre interno	los 30µm	los 31.15µm	CRNA
máscara 3.Solder	Tipo material	TAIYO/PSR-2000GT600D	PSR-2000GT600D	CRNA
	Color	Verde	Verde	CRNA
	Rigidez (prueba del lápiz)	≥4Hoarriba	5H	CRNA
	S/M Thickness	≥el10µm	el 19.55µm	CRNA
	Ubicación	Ambos lados	Ambos lados	CRNA
4. Marca componente	Tipo material	TAIYO/IJR-4000 MW300	IJR-4000 MW300	CRNA
	Color	Blanco	Blanco	CRNA
	Ubicación	C/S, S/S	C/S, S/S	CRNA
5. Máscara de la soldadura de Peelable	Tipo material
	Grueso
	Ubicación
6. Identificación	Marca de la UL	SÍ	SÍ	CRNA
	Código de fecha	WWYY	0421	CRNA
	Mark Location	Lado de la soldadura	Lado de la soldadura	CRNA
7. Final superficial	Método	Oro de la inmersión	Oro de la inmersión	CRNA
	Tin Thickness
	Grueso del níquel	los 3-6µm	los 5.27µm	CRNA
	Grueso del oro	los 0.05µm	los 0.065µm	CRNA
8. Normativeness	RoHS	2015/863/EU directivo	AUTORIZACIÓN	CRNA
8. Normativeness	ALCANCE	Directorio /2006 1907	AUTORIZACIÓN	CRNA
anillo 9.Annular	Línea anchura mínima (milipulgada)	6mil	5.8mil	CRNA
anillo 9.Annular	Min. Spacing (milipulgada)	5mil	5.2mil	CRNA
10.V-groove	Ángulo	30±5º	30º	CRNA
10.V-groove	Grueso residual	0.4±0.1m m	0.39m m	CRNA
11. El biselar	Ángulo
11. El biselar	Altura
12. Función	Prueba eléctrica	PASO del 100%	PASO del 100%	CRNA
13. Aspecto	Nivel de clase de IPC	Clase 2 de IPC-A-600J &6012D	Clase 2 de IPC-A-600J &6012D	CRNA
	Inspección visual	Clase 2 de IPC-A-600J &6012D	Clase 2 de IPC-A-600J &6012D	CRNA
	Deformación y torsión	≦0,7%	0,32%	CRNA
14. Prueba de confiabilidad	Prueba de la cinta	Ninguna peladura	AUTORIZACIÓN	CRNA
	Prueba solvente	Ninguna peladura	AUTORIZACIÓN	CRNA
	Prueba de Solderability	265 ±5℃	AUTORIZACIÓN	CRNA
	Prueba de tensión termal	288 ±5℃	AUTORIZACIÓN	CRNA
	Prueba iónica de la contaminación	㎡ del ≦ 1,56 µg/c	0.58µg/c㎡	CRNA

Nuestras ventajas

ISO9001, ISO14001, IATF16949, ISO13485, UL certificó;

taller 16000㎡;

capacidad de la salida 30000㎡ por mes;

Prototipo a la capacidad de gran capacidad de la producción

Clase 3 de la clase 2/IPC de IPC;

Cualquier capa HDI PCBs;

Entrega a tiempo: el >98%

Tarifa de la denuncia del cliente: <1>

Nuestra capacidad del PWB (2022)

Parámetro	Valor
Cuentas de la capa	1-32
Material del substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (alto Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 alto CTI>600V; Polyimide, ANIMAL DOMÉSTICO; Base etc. del metal.
Tamaño máximo	Prueba que vuela: 900600m m, prueba 460380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero	±0,0059"(0.15m m)
Grueso del PWB	0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm)	el ±8%
Tolerancia del grueso (t<0.8mm)	el ±10%
Grueso de la capa del aislamiento	0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima	0,003" (0.075m m)
Espacio mínimo	0,003" (0.075m m)
Grueso de cobre externo	los 35µm--los 420µm (1oz-12oz)
Grueso de cobre interno	el 17µm--los 350µm (0.5oz - 10oz)
Agujero de taladro (mecánico)	0,0059" - 0,25" (0.15m m--6.35m m)
Agujero acabado (mecánico)	0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico)	0,00295" (0.075m m)
Registro (mecánico)	0,00197" (0.05m m)
Relación de aspecto	12:1
Tipo de la máscara de la soldadura	LPI
Min Soldermask Bridge	0,00315" (0.08m m)
Min Soldermask Clearance	0,00197" (0.05m m)
Enchufe vía diámetro	0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia	el ±10%
Final superficial	HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro
