Placa de circuitos impresos de baja pérdida (PCB) en TU-883SubstratoyEl TU-883P Prepreg El uso de la tecnología de la Unión Europea para la fabricación de circuitos electrónicos

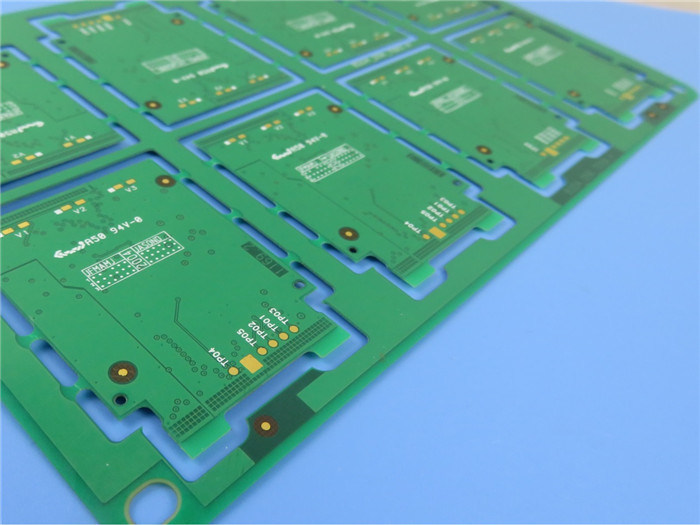

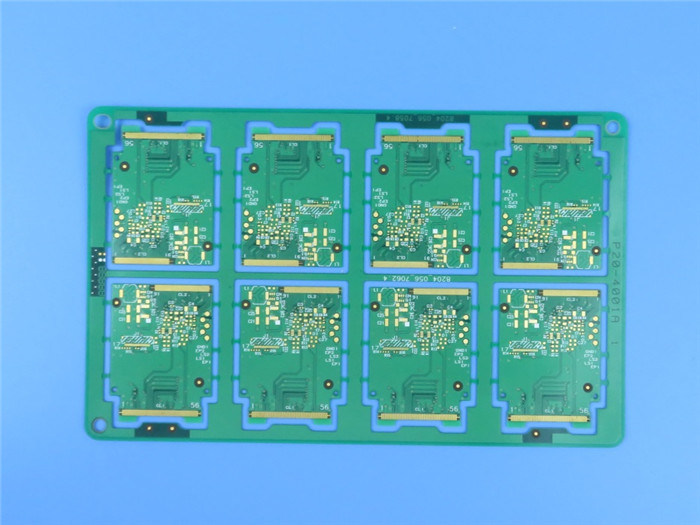

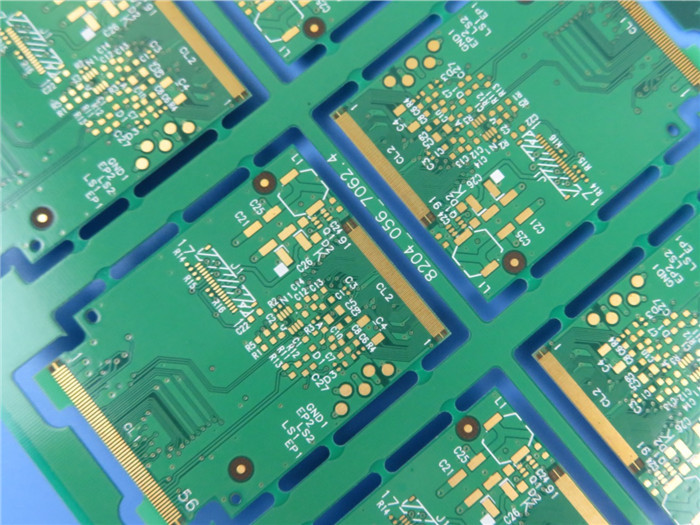

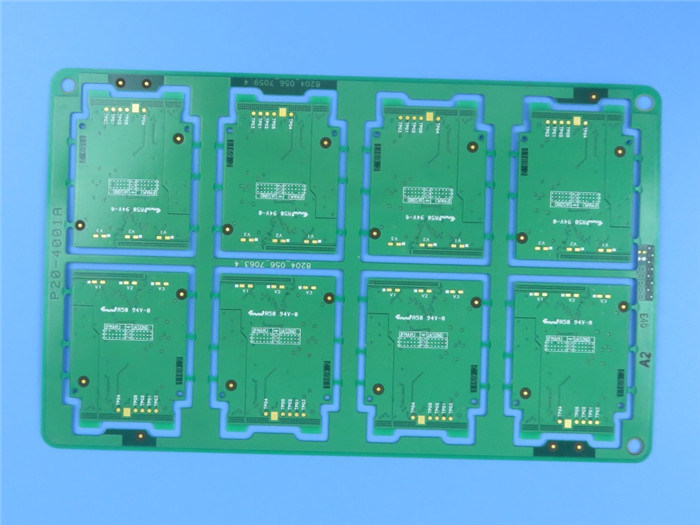

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)
Descripción general
El proyecto ThunderClad 2Tu-883) es un material de baja pérdida basado en una resina de alto rendimiento.Este material está reforzado con vidrio E tejido regular y diseñado con muy baja constante dieléctrica y sistema de resina de factor de disipación para alta velocidad baja pérdidaEl material ThunderClad 2 es adecuado para el proceso libre de plomo de protección ambiental y también es compatible con los procesos FR-4.Los laminados ThunderClad 2 también presentan una excelente resistencia a la humedad, mejor CTE, resistencia química superior, estabilidad térmica y resistencia a CAF.
Aplicaciones
Radiofrecuencia
Backplane, computación de alto rendimiento
Tarjetas de línea, Almacenamiento
Servidores, telecomunicaciones, estación base, enrutadores de oficina
Ventajas de rendimiento y procesamiento
Excelentes propiedades eléctricas
Constante dieléctrica inferior a 4.0
Factor de disipación inferior a 0.005
Rendimiento Dk/Df estable y plano sobre la frecuencia y la temperatura
Compatible con procesos FR-4 modificados
Excelente resistencia a la humedad y proceso de reflujo libre de plomo compatible
Mejora de la expansión térmica del eje z
Capacidad anti-CAF
Excelente fiabilidad de los agujeros y de la soldadura
Sin halógenos
Nuestras capacidades de PCB (TU-883)
| Material de los PCB: |
Resina de alta temperatura |
| Nombramiento: |
Tu-883 |
| Constante dieléctrica: |
3.60 a 1 GHz |
| Número de capas: |
Pcb de doble capa, de múltiples capas, híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm) |
| espesor del PCB: |
0.5 mm,0.6 mm, 0.8 mm, 1.0 mm, 1.2 mm, 1.6 mm |
| Tamaño del PCB: |
≤ 400 mm x 500 mm |
| Máscara de soldadura: |
Verde, negro, negro mate, azul, azul mate, amarillo, rojo, etc. |
| El acabado de la superficie: |
El cobre desnudo, el HASL, el ENIG, el OSP, el estaño de inmersión, la plata de inmersión, etc. |
| Tecnología: |
HDI, vía en el panel, control de la impedancia, ciego vía / enterrado vía, bordado de borde, BGA, agujeros contados, etc. |
Propiedades típicas del TU-883
| |
Valores típicos |
Condición de ensayo |
Específico |
| La energía térmica |
|
|
|
| Tg (DMA) |
220 °C |
|
|
| Tg (TMA) |
170 °C |
E-2/105+des |
No incluido |
| Td (TGA) |
420 °C |
|
|
| CTE-eje z α1 |
35 ppm/°C |
Pre-Tg |
Se aplican las siguientes medidas: |
| CTE eje z α2 |
240 ppm/°C |
Después de Tg |
Se aplican las siguientes medidas: |
| Eje z del CTE |
2.50 por ciento |
Entre 50 y 260°C |
< 3,0% |
| Estres térmico, flotación de soldadura, 288°C |
> 60 segundos |
A. No |
> 10 segundos |
| El T-260 |
> 60 minutos |
|
> 30 minutos |
| T-288: el |
> 60 minutos |
E-2/105+des |
> 15 minutos |
| El T-300 |
> 60 minutos |
|
|
| Flamabilidad |
Las demás: |
E-24/125+des |
Las demás: |
| Eléctrico |
|
|
|
| Permitencia (RC63%) |
|
|
|
| 1 GHz (método SPC) |
3.60 |
|
|
| 5 GHz (método SPC) |
3.58 |
C-24/23/50 Las ayudas concedidas por el Estado |
No incluido |
| 10 GHz (método SPC) |
3.57 |
|
|
| En el caso de las empresas de seguros, el importe de las pérdidas se calculará en función de los siguientes factores: |
|
|
|
| 1 GHz (método SPC) |
0.0030 |
|
|
| 5 GHz (método SPC) |
0.0037 |
C-24/23/50 Las ayudas concedidas por el Estado |
No incluido |
| 10 GHz (método SPC) |
0.0046 |
|
|
| Resistencia por volumen |
En el caso de las entidades financieras10MΩ•cm |
En el caso de la Comisión: |
En el caso de las entidades financieras6MΩ•cm |
| Resistencia de la superficie |
En el caso de las entidades financieras8MΩ |
En el caso de la Comisión: |
En el caso de las entidades financieras4MΩ |
| Fuerza eléctrica |
Las emisiones de CO2 de los combustibles fósiles |
- |
El valor de las emisiones de CO2 |
| Tensión de ruptura dieléctrica |
> 50 KV |
- |
> 40 KV |
| Mecánica |
|
|
|
| Modulo de los jóvenes |
|
|
|
| Dirección de curvatura. |
28 GPa |
A. No |
No incluido |
| Llenar la dirección |
26 GPa |
|
|
| Fuerza de flexión |
|
|
|
| En el sentido longitudinal |
> 60.000 psi |
A. No |
> 60.000 psi |
| En el sentido transversal |
> 50 000 psi |
A. No |
> 50 000 psi |
| Resistencia a la exfoliación, 1,0 oz. |
4 ~ 6 libras / pulgada |
A. No |
> 4 libras por pulgada |
| Absorción de agua |
0.08% |
E-1/105+des+D-24/23 |
< 0,8 por ciento |
