Inicio ProductosPWB de alta temperaturaEl alto Tg imprimió la placa de circuito (PWB) hecha en S1000-2M With Immersion Gold y control de la impedancia de 90 ohmios
High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control
High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control High Tg Printed Circuit Board (PCB) Made on S1000-2M With Immersion Gold and 90 Ohm Impedance Control
Contactar ahora

El alto Tg imprimió la placa de circuito (PWB) hecha en S1000-2M With Immersion Gold y control de la impedancia de 90 ohmios

Cantidad de orden mínima : 1 Precio : USD 2.99-9.99 PER PIECE
Detalles de empaquetado : vacío Tiempo de entrega : 10 DÍAS LABORABLES
Condiciones de pago : T/T, Western Union Capacidad de la fuente : 45000 pedazos por mes
Lugar de origen: China Nombre de la marca: Bicheng Technologies Limited
Certificación: UL Número de modelo: BIC-505-V0.45

Información detallada
Número de capas: 6 Epoxi: S1000-2M
Lámina final: 1,5 onzas Altura final del PWB: 1,6 milímetros el ±10%
Acabado superficial: HASL LF Color de máscara de soldadura: Verde
Color de la leyenda componente: Blanco Prueba: 100% de envío previo de prueba eléctrica

Descripción de producto

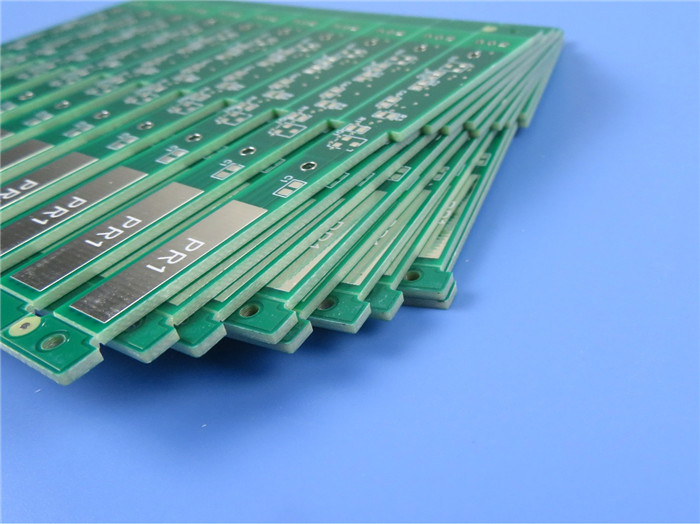

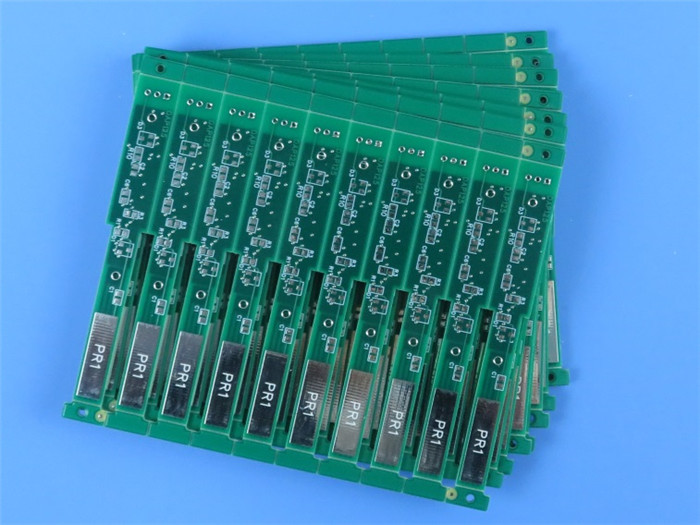

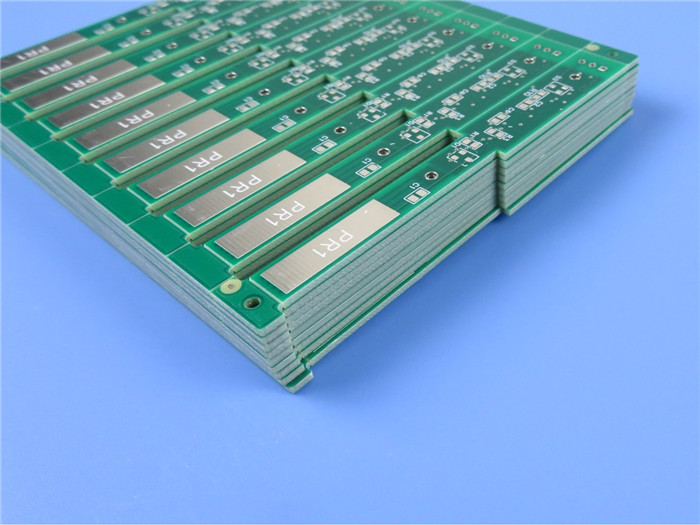

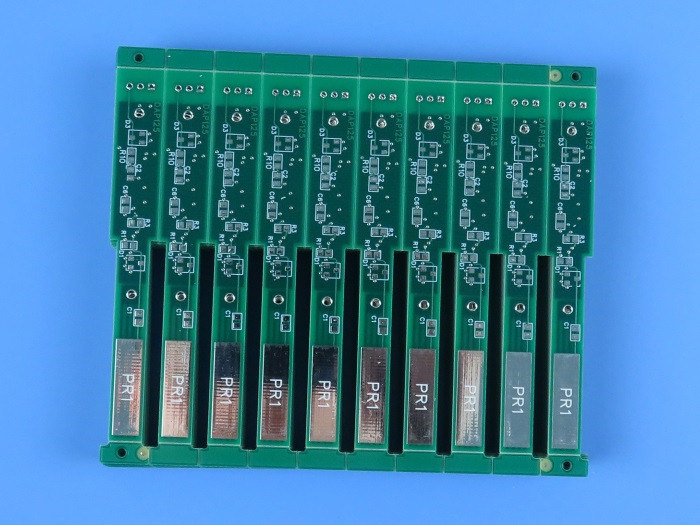

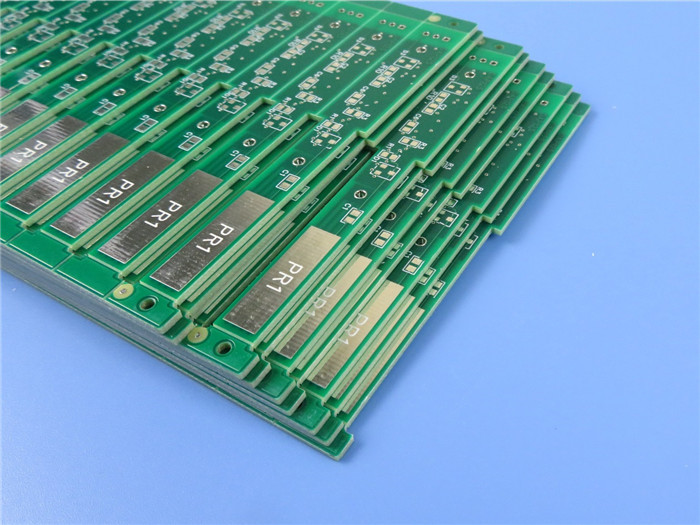

Placa de circuito impreso de alta Tg (PCB) hecha en S1000-2M con oro de inmersión y control de impedancia de 90 Ohm

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)





Breve introducción

Este es un tipo de PCB de alta Tg con impedancia diferencial en la capa 3 a 6mil/7mil, 6mil/10mil; y la capa 4 a 7mil/7mil y 6mil/7mil.Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.Es una placa de 6 capas con 1 onza de cobre en cada capa, recubierta connivel de soldadura con aire caliente (HASL)y máscara de soldadura verde. 25 placas están envasadas para el envío.





Aplicaciones

Las computadoras

Comunicaciones

Electrónica para automóviles, etc.



El alto Tg imprimió la placa de circuito (PWB) hecha en S1000-2M With Immersion Gold y control de la impedancia de 90 ohmios



Parámetros de los PCB

Punto de trabajo Descripción Requisito En el momento actual Resultado
1. laminado Tipo de material Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. El ACC
Tg 170°C 170°C El ACC
Proveedor ¿ Qué es esto? ¿ Qué es esto? El ACC
El grosor 10,6 ± 10% mm 1.63-1.68 mm El ACC
2. espesor del revestimiento Pared de agujero ≥25 μm 30.17 μm El ACC
De cobre exterior 35 μm 41.09 μm El ACC
El cobre interno 30 μm 33.69 μm El ACC
3- Máscara de soldado. Tipo de material TAIYO/ PSR-2000GT600D, también conocido como TAIYO TAIYO/ PSR-2000GT600D, también conocido como TAIYO El ACC
El color El verde El verde El ACC
Rigididad (prueba con lápiz) ≥4H o superior 5 horas El ACC
Espesor S/M ≥10 μm 20.11 μm El ACC
Ubicación Ambos lados Ambos lados El ACC
4. Marca del componente Tipo de material TAIYO/ IJR-4000 MW300 IJR-4000 MW300 El ACC
El color Blanco Blanco El ACC
Ubicación C/S C/S El ACC
5- Máscara de soldadura pelables Tipo de material
El grosor
Ubicación
6. Identificación Marcado UL - Sí, es cierto. - Sí, es cierto. El ACC
Código de fecha En el año anterior 0421 El ACC
Ubicación de la marca Lado de la soldadura Lado de la soldadura El ACC
7Fin de la superficie Método HASL libre de plomo HASL libre de plomo El ACC
El grosor del estaño 3-6 μm 4.06 μm El ACC
espesor del níquel
El espesor del oro
8. Normatividad RoHS Directiva 2015/863/UE del Consejo Está bien. El ACC
Reacción Directiva 1907/2006 Está bien. El ACC
9. Anillo Anular Min. Ancho de línea (mil) 6 millas 5.8mil El ACC
Min. Espaciado (mil) 5 millones 5.2 mil El ACC
10. V-groove Ángulo
espesor residual
11- ¿ Qué es? Ángulo
Alturas
12. Función Prueba eléctrica 100% aprobado 100% aprobado El ACC
13- La apariencia. Nivel de clase IPC El número de unidades de la unidad de ensayo será el número de unidades de ensayo. El número de unidades de la unidad de ensayo será el número de unidades de ensayo. El ACC
Inspección visual El número de unidades de la unidad de ensayo será el número de unidades de ensayo. El número de unidades de la unidad de ensayo será el número de unidades de ensayo. El ACC
Warp y torsión ¥ 0,7% 0.21% El ACC
14Prueba de fiabilidad Prueba de cinta No hay peeling Está bien. El ACC
Prueba del disolvente No hay peeling Está bien. El ACC
Prueba de soldadura 265 ± 5°C Está bien. El ACC
Prueba de resistencia térmica 288 ± 5°C Está bien. El ACC
Prueba de contaminación iónica ¿Qué quieres decir?1.56MG/cM2 0.56 μg/cM2 El ACC




Las medidas de diámetro del orificio (unidad: mm), Tolerancia: PTH±0.075; NPTH ± 0.05

Código de agujero PTH Se requiere Valor real Resultado
1 Y 0.375 0.375 0.400 0.400 0.375 El ACC
2 Y 0.500 0.500 0.550 0.525 0.525 El ACC
3 Y 0.7 por 2.4 0.7 por 2.4 0.7 por 2.41 0.69 por 2.4 0.7 por 2.4 El ACC
4 Y 0.625 0.625 0.600 0.625 0.600 El ACC
5 Y 0.725 0.725 0.725 0.750 0.725 El ACC
6 Y 0.900 0.925 0.900 0.900 0.900 El ACC
7 Y 1.000 1.000 0.950 0.975 1.000 El ACC
8 No 1.050 1.050 1.050 1.075 1.050 El ACC
9 Y 1.300 1.300 1.300 1.325 1.325 El ACC
10 Y 1.350 1.350 1.325 1.350 1.325 El ACC
11 Y 1.575 1.575 1.600 1.600 1.575 El ACC
12 Y 1.650 1.650 1.700 1.675 1.675 El ACC
13 Y 1.700 1.700 1.750 1.725 1.725 El ACC
14 Y 3.250 3.250 3.250 3.275 3.250 El ACC
15 Y 3.450 3.450 3.400 3.425 3.450 El ACC
16 Y 0.7 por 2.6 0.7*259 0.7 por 2.61 0.69 por 2.6 0.7 por 2.59 El ACC






Informe de ensayo de impedancia

Muestra no. Capa Ancho de línea(mil) ± 10% Espacio de líneas(mil) ± 10% Tipo de impedancia Valor requerido (ohm) Las normas de seguridad Valor real Resultado
Único final Diferencial
1 L3 6.000 7.000   V. 90.00 ± 10% 93.59 El ACC
L3 6.000 10.000   V. 100.00 ± 10% 102.33 El ACC
L4 7.000 7.000   V. 90.00 ± 10% 88.99 El ACC
L4 6.000 7.000   V. 90.00 ± 10% 90.76 El ACC
