TP440 DK valor 4.4 PPO termoplástico de alta frecuencia / material laminado cerámico y PCB de cobre desnudo de 2 capas personalizado con un rango de baja temperatura de -100 °C a +150 °C

Descripción de producto

Solución de PCB de 2 capas personalizadas y laminado termoplástico de alta frecuencia TP440 PPO/cerámica



1. Introducción al TP440

TP440 es un laminado termoplástico de alta frecuencia único fabricado por Taizhou Wangling Insulation Material Factory. La capa dieléctrica está compuesta por rellenos cerámicos y resina de óxido de polifenileno (PPO), sin ningún refuerzo de tela de fibra de vidrio. Este innovador material se produce a través de un proceso de fabricación especializado que permite un ajuste preciso de la constante dieléctrica variando la relación cerámica-resina PPO.



A diferencia de los sustratos cerámicos o los materiales de PTFE reforzados con fibra de vidrio, el TP440 ofrece una combinación excepcional de alto rendimiento eléctrico, excelente maquinabilidad mecánica y procesamiento rentable. Está disponible en tres configuraciones:



Variante	Descripción
TP	Material liso sin revestir (sin cobre)

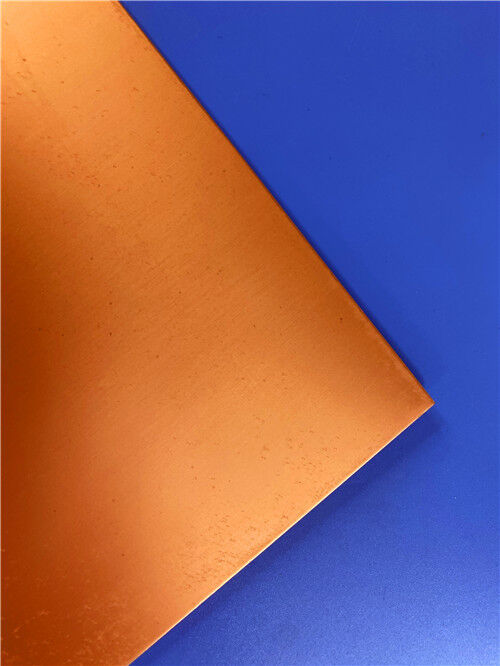

TP-1	Revestido de cobre unilateral
TP-2	Revestido de cobre bilateral



El TP440 presenta específicamente una constante dieléctrica de 4.4 ± 0.09 a 10 GHz, lo que lo convierte en una opción ideal para aplicaciones que requieren una constante dieléctrica moderada, una pérdida ultrabaja y un excelente rendimiento a bajas temperaturas.



2. Especificaciones técnicas clave (TP440)

Propiedad	Condición de prueba	Unidad	Valor TP440
Constante dieléctrica @ 10 GHz	10 GHz	—	4.4 ± 0.09
Tolerancia de la constante dieléctrica	—	—	±2%
Factor de disipación @ 10 GHz	10 GHz	—	0.001
Coeficiente térmico de Dk	-55°C a +150°C	ppm/°C	-50
Resistencia al pelado (1 oz, normal)	1 oz, estado normal	N/mm	>0.6
Resistencia al pelado (1 oz, después de calor húmedo)	1 oz, después de calor húmedo	N/mm	>0.4
Resistividad volumétrica	Estado normal, 500V	MΩ·cm	>1×10⁹
Resistividad superficial	Estado normal, 500V	MΩ	>1×10⁷
CTE – Eje X	-55°C a +150°C	ppm/°C	60
CTE – Eje Y	-55°C a +150°C	ppm/°C	60
CTE – Eje Z	-55°C a +150°C	ppm/°C	70
Absorción de humedad	20±2°C, 24 horas	%	≤0.01
Densidad	Temperatura ambiente	g/cm³	1.89
Conductividad térmica	Dirección Z	W/(m·K)	0.44
Temperatura de operación a largo plazo	—	°C	-100 a +150
Composición del material	—	—	PPO + Cerámica + Lámina de cobre ED





3. Características y beneficios

El TP440 ofrece una combinación única de ventajas para aplicaciones especializadas y de alta frecuencia:





Característica	Descripción
Amplio rango de Dk (3-25)	Constantes dieléctricas personalizables disponibles; los valores comunes incluyen 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16, 20
Factor de disipación ultrabajo	0.0010 @ 10 GHz – excelente integridad de la señal
Sin refuerzo de fibra de vidrio	Elimina el efecto de la fibra de vidrio; minimiza la anisotropía
Amplia temperatura de operación	-100°C a +150°C – rendimiento excepcional a bajas temperaturas
Resistencia a la radiación y baja emisión de gases	Adecuado para aplicaciones espaciales y aeroespaciales
Excelente maquinabilidad	Se puede taladrar, tornear, rectificar, cizallar, grabar – superior a los sustratos cerámicos
Opciones de grosor	Mínimo 0.5 mm; varios grosores disponibles y personalizables
Lámina de cobre ED	Gruesos de lámina de cobre estándar: 0.018 mm y 0.035 mm





Rendimiento eléctrico superior: La ausencia de tela de fibra de vidrio elimina los efectos anisotrópicos, proporcionando un rendimiento eléctrico constante en todas las direcciones. El factor de disipación ultrabajo (0.0010 @ 10 GHz) garantiza una pérdida de señal mínima.



Rendimiento excepcional a bajas temperaturas: Con una temperatura de operación a largo plazo de hasta -100°C, el TP440 es ideal para aplicaciones aeroespaciales, de misiles y criogénicas donde otros materiales pueden fallar.



Constantes dieléctricas versátiles: La constante dieléctrica se puede seleccionar de 3 a 25 según los requisitos del circuito, ofreciendo una flexibilidad de diseño inigualable.



Maquinabilidad superior: A diferencia de los sustratos cerámicos, el TP440 se puede mecanizar fácilmente utilizando métodos estándar (taladrado, torneado, rectificado, cizallado, grabado), lo que reduce significativamente los costos de fabricación y los tiempos de entrega.



Adhesión de cobre confiable: La adhesión entre la lámina de cobre y el dieléctrico es más confiable que los sustratos cerámicos con recubrimientos depositados al vacío, lo que garantiza una confiabilidad a largo plazo.



Baja absorción de humedad (≤0.01%): Estabilidad excepcional en entornos húmedos – entre las más bajas de la industria.



Resistencia a la radiación y baja emisión de gases: Adecuado para aplicaciones espaciales y de defensa.



Rentable: Altas tasas de rendimiento y costos de procesamiento significativamente más bajos en comparación con los sustratos cerámicos.





Consideraciones importantes de procesamiento

El TP440 es un material termoplástico con requisitos de procesamiento específicos:

Consideración	Detalles
Temperatura máxima	No apto para pruebas de choque térmico de 260°C; no puede someterse a soldadura por ola
Soldadura recomendada	Soldadura manual con soldador de temperatura constante
Soldadura por reflujo	Generalmente no se recomienda; si se intenta, la temperatura máxima no debe exceder los 200°C
Procesamiento multicapa	Generalmente no se recomienda; si es necesario, utilice láminas de unión a baja temperatura y evalúe a fondo la viabilidad
Efectos de alta temperatura	Por encima de 180°C, el material puede deformarse, la lámina de cobre puede despegarse y el rendimiento eléctrico puede cambiar significativamente

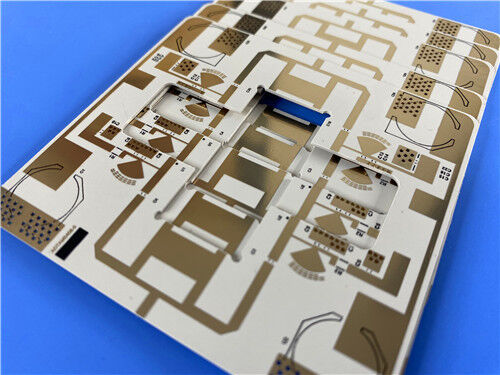

4. Solución de PCB de 2 capas personalizadas en TP440

Aprovechando las propiedades únicas del TP440, ofrecemos la siguiente solución de PCB rígida de 2 capas diseñada con precisión. Este diseño es ideal para aplicaciones aeroespaciales, de misiles, antenas GPS y otras aplicaciones de alta confiabilidad que requieren un rendimiento excepcional a bajas temperaturas y una excelente maquinabilidad.





Detalles de la construcción de la PCB

Parámetro	Especificación
Material base	Wangling TP440 (Cobre ED)
Número de capas	2
Tamaño de la placa terminada	45.63 mm × 97.01 mm (±0.15 mm)
Grosor de la placa terminada	1.6 mm
Trazado/espacio mínimo	5 / 8 mils
Tamaño mínimo del orificio	0.3 mm (solo orificio pasante; sin vías ciegas)
Peso del cobre de la capa exterior	1 oz (35 μm)
Grosor del revestimiento de la vía	20 μm
Acabado superficial	Oro por inmersión (ENIG)
Serigrafía superior	Negro
Serigrafía inferior	Ninguno
Máscara de soldadura superior	Ninguno
Máscara de soldadura inferior	Ninguno
Pruebas eléctricas	100% antes del envío
Estándar de calidad aceptado	IPC-Clase-2
Formato de arte	Gerber RS-274-X
Disponibilidad global	Envío a todo el mundo





Aspectos destacados del diseño y la fabricación



Grosor optimizado: El núcleo dieléctrico de 1.5 mm proporciona una excelente rigidez mecánica y estabilidad dimensional, ideal para aplicaciones que requieren un soporte estructural robusto.



Diseño de Dk moderado: Con un Dk de 4.4 ± 0.09, esta PCB proporciona una solución equilibrada para una amplia gama de circuitos de RF y microondas que requieren una constante dieléctrica moderada y baja pérdida.



Rendimiento de pérdida ultrabaja: El factor de disipación de 0.0010 a 10 GHz garantiza una pérdida de inserción mínima y una excelente integridad de la señal.



Capacidad de características finas: Admite trazado/espacio de 5/8 mil y microvías de 0.3 mm, lo que permite diseños de circuitos de alta frecuencia densos.



Sin máscara de soldadura: Superficie de cobre desnudo con acabado de oro por inmersión proporciona una integridad de señal óptima para diseños de alta frecuencia, minimizando los efectos parásitos.



Serigrafía negra en la parte superior: Identificación clara de componentes para montaje e inspección.



Acabado superficial de oro por inmersión: Proporciona una superficie plana, resistente a la oxidación y altamente soldable con excelente capacidad de unión por cable y confiabilidad.



Excelente confiabilidad de PTH: Con revestimiento de vía de 20 μm, la PCB ofrece una integridad confiable de orificios pasantes metalizados.



Rendimiento excepcional a bajas temperaturas: El rango de temperatura de operación del TP440 se extiende hasta -100°C, lo que hace que esta PCB sea ideal para entornos de frío extremo.



Maquinabilidad superior: La placa se puede mecanizar fácilmente utilizando métodos estándar, lo que garantiza una fabricación precisa y una producción rentable.



Control de calidad estricto: Cada placa se somete a pruebas eléctricas al 100% y se fabrica según los estándares IPC-Clase-2, lo que garantiza una calidad y un rendimiento constantes.





Directrices críticas de procesamiento

Debido a la naturaleza termoplástica del TP440, observe las siguientes pautas para el ensamblaje y uso:



Soldadura: Se recomienda la soldadura manual con un soldador de temperatura constante. No utilice soldadura por ola.



Soldadura por reflujo: Generalmente no se recomienda. Si es necesario, la temperatura máxima no debe exceder los 200°C.



Pruebas térmicas: No apto para pruebas de choque térmico de 260°C.



Temperatura de operación: El rango de uso a largo plazo es de -100°C a +150°C. Superar los 180°C puede causar deformación, despegue del cobre o cambios en el rendimiento eléctrico.



Procesamiento multicapa: Generalmente no se recomienda; consulte con nuestro equipo de ingeniería para requisitos específicos.





5. Aplicaciones típicas

Antenas GPS

Electrónica de misiles

Sistemas de espoletas

Antenas miniaturizadas

Sistemas de navegación Beidou

Equipos aeroespaciales

Sistemas de radar

Accesorios de prueba de alta frecuencia





6. Conclusión

Como proveedor especializado de placas de circuito de alta frecuencia personalizadas, combinamos las propiedades únicas del Wangling TP440 – un laminado termoplástico de alto rendimiento PPO/cerámica con un rendimiento excepcional a bajas temperaturas, excelente maquinabilidad y ultrabaja pérdida – con nuestras capacidades de fabricación de precisión para ofrecer soluciones de PCB de clase mundial. Nuestra oferta de 2 capas aprovecha al máximo la constante dieléctrica moderada (4.4) del TP440, la ultrabaja pérdida (0.0010 @ 10 GHz), el rango excepcional de bajas temperaturas (-100°C a +150°C), y la maquinabilidad superior, lo que garantiza que sus aplicaciones aeroespaciales, de defensa y GPS más exigentes logren un rendimiento y una confiabilidad óptimos.





Ya sea que esté desarrollando antenas GPS, electrónica de misiles, sistemas de espoletas o antenas miniaturizadas, nuestro equipo de ingeniería está listo para respaldar su proyecto.



Para consultas técnicas, muestras o pedidos a granel, contáctenos hoy mismo. Esperamos ser su socio de confianza en la innovación de alta frecuencia.
