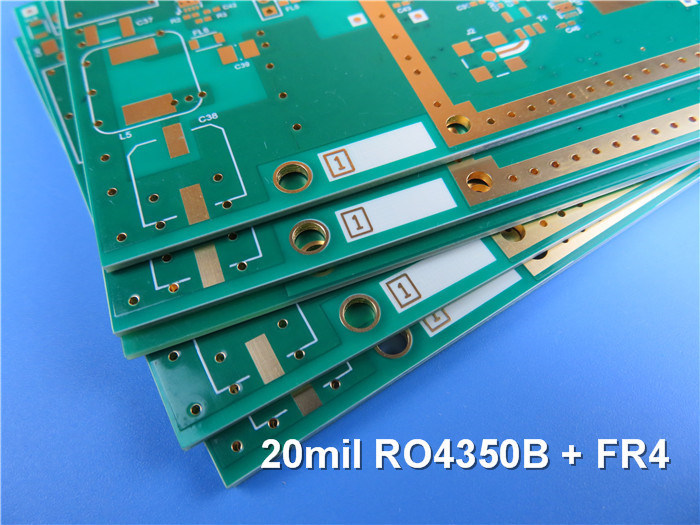

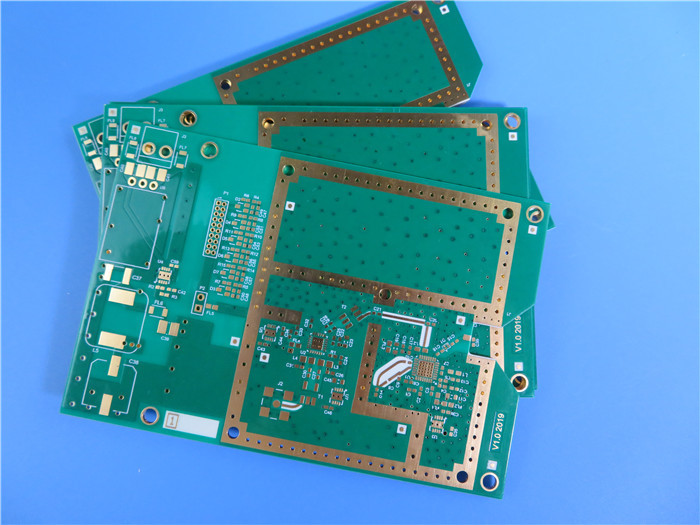

PCB híbrido. Material mixto PCB de 4 capas hecho en 20 mil RO4350B + FR4 con vía ciega
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)
Hola a todos.
Continuando con el artículo anterior, hoy vamos a hablar de la20 mil RO4350B y FR-4 mezclados.
La mayoría de las situaciones son que el material de alta frecuencia desempeña el papel de transmisión de la señal.

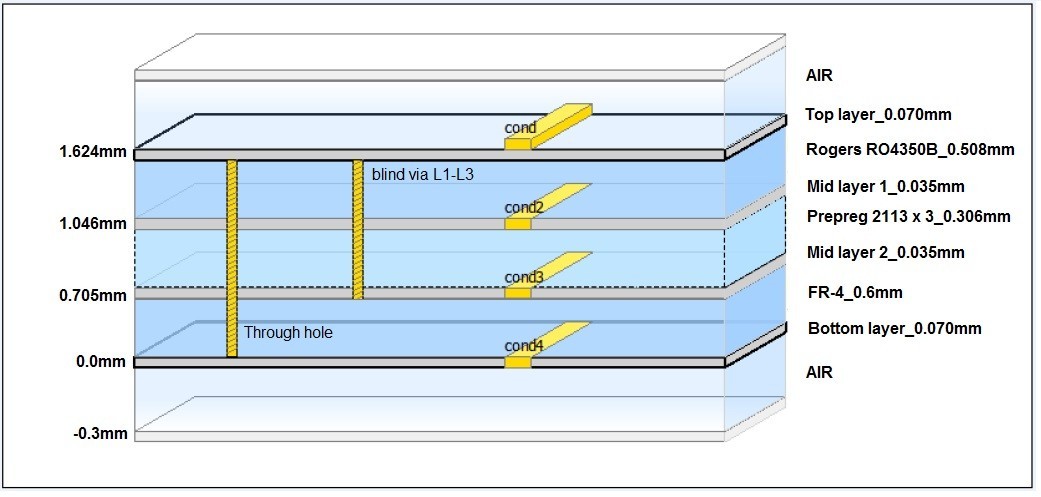

La capa 1 a la capa 2 es el núcleo de material de alta frecuencia RO4350B de 20 milímetros (0,508 mm), las líneas de transmisión de señal están en la primera capa de cobre,entonces la capa 3 a la capa 4 es otro núcleo de material de vidrio epoxiLos 2 núcleos están unidos por una hoja de adhesivo (prepreg).
Especificaciones básicas
Material de base: RO4350B 0,508 mm + FR4 0,6 mm + PP 0,306 mm
Número de capas: 4 capas
Panel: 75 mm x 82 mm = 1 tipo = 1 pieza
Finalización de la superficie: oro de inmersión
Peso de cobre: capa exterior 70 mm/ capa interior 35 mm
Máscara de soldadura / Leyenda: verde / blanco
Altura del PCB final: 1,6 mm
La norma: IPC 6012 Clase 2
Embalaje: 20 paneles están envasados para su envío.
Tiempo de ejecución: 10 días hábiles
Duración: 6 meses
Características y beneficios
1) El coeficiente de temperatura de la constante dieléctrica es uno de los más bajos de cualquier material de placa de circuito, por lo que es ideal para aplicaciones sensibles a la temperatura;
2) RO4350B presenta una constante dieléctrica estable en un amplio rango de frecuencias, lo que lo convierte en un sustrato ideal para aplicaciones de banda ancha;
3) Mejora del rendimiento de la integridad de la señal en comparación con los apilamientos con todas las placas FR4;
4) ISO9001, ISO14001, IATF16949, fábrica con certificación UL
5) capacidad de prototipo a producción en serie;
Aplicaciónel
Mixer, convertidor de adquisición de datos por radar, espectro de difusión, duplexer
