PWB de alta frecuencia de 4 capas empleado 6.6mil y 20mil RO4350B con ciego vía para el sensor de radar
Persona de Contacto : Sally Mao
Número de teléfono : 86-755-27374847
WhatsApp : +8618277967574
| Cantidad de orden mínima : | 1 | Precio : | USD 2.99-6.99 per piece |
|---|---|---|---|
| Detalles de empaquetado : | vacío | Tiempo de entrega : | 6-7 días laborables |
| Condiciones de pago : | T/T, Paypal | Capacidad de la fuente : | 45000 pedazos por mes |
| Lugar de origen: | China | Nombre de la marca: | Bicheng Technologies Limited |
|---|---|---|---|
| Certificación: | UL | Número de modelo: | BIC-0082-V3.3 |
|
Información detallada |
|||
| Número de capas: | 6 | Epoxi: | RO4350B 20 mil mezclado con FR-4 0,25 mm |
|---|---|---|---|
| Externo final de la hoja: | 1oz | Altura final del PWB: | 1,8 mm ±10% |
| Acabado superficial: | Níquel electrolítico Immersion Gold (ENIG) (1 µ" sobre 100 µ" de níquel) | Color de máscara de soldadura: | Verde |
| Color de la leyenda componente: | Blanco | Prueba: | 100% de envío previo de prueba eléctrica |
Descripción de producto

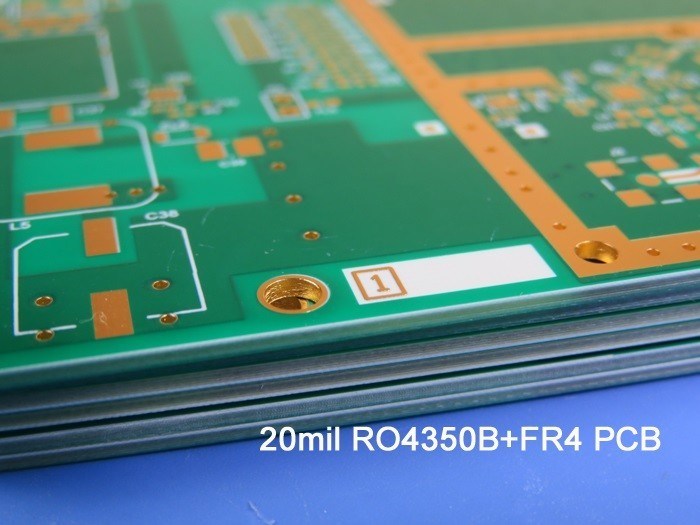

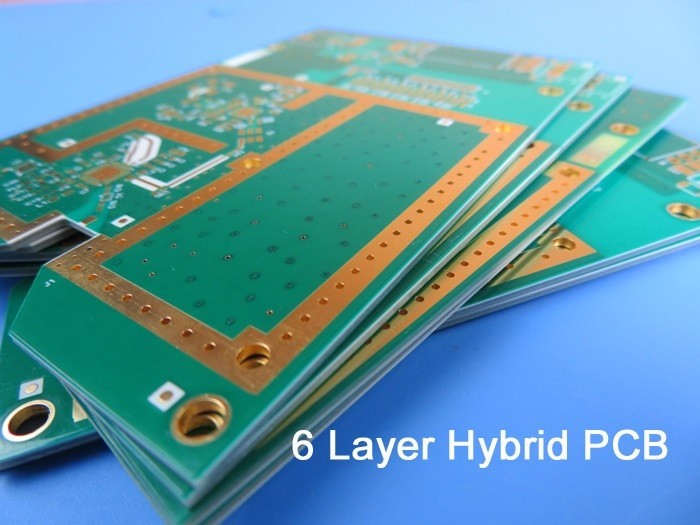

Placa de Circuito Impreso Híbrida de Alta Frecuencia de 6 Capas Mixta sobre RO4350B y FR-4 de 20mil 0.508mm con Vía Ciega
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)
Hola a todos,
¡Buen día!
El tema de hoy es Placa de circuito impreso híbrida de 6 capas sobre RO4350B y FR-4 de 20mil. Veremos 2 placas en el artículo.

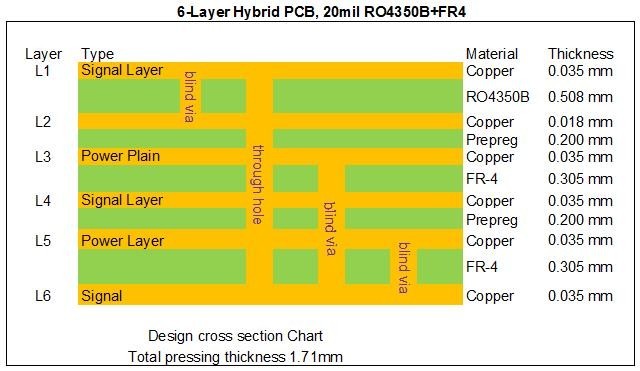

La primera placa se utiliza en un receptor de satélite. Hay un núcleo de RO4350B en la capa superior. Vea el apilamiento a continuación. La estructura es un poco compleja debido a 3 tipos de vías ciegas. Tiene un grosor de 1.71 mm, serigrafía blanca sobre máscara de soldadura verde en ambos lados y oro de inmersión está plateado en las almohadillas y las pistas. La placa completa se suministra 1 placa arriba. Se fabrican según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Cada 25 placas se empaquetan para su envío.
![]()

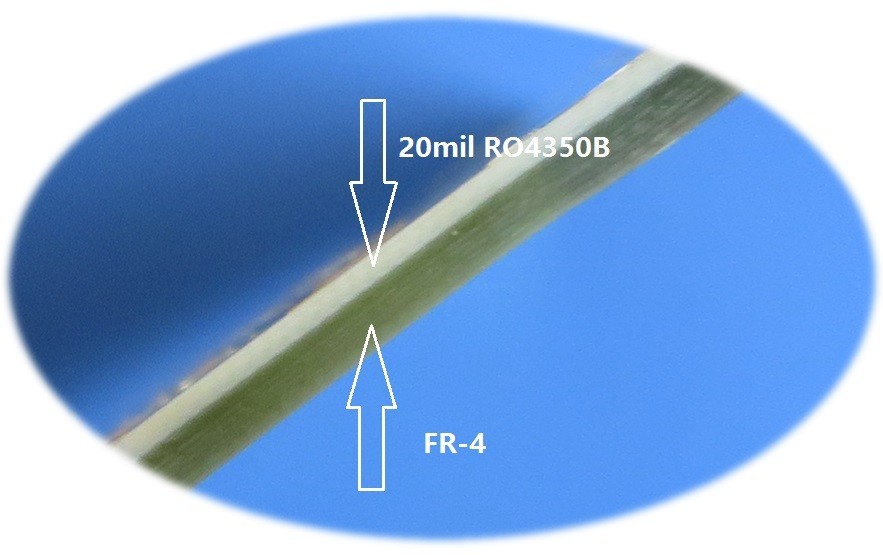

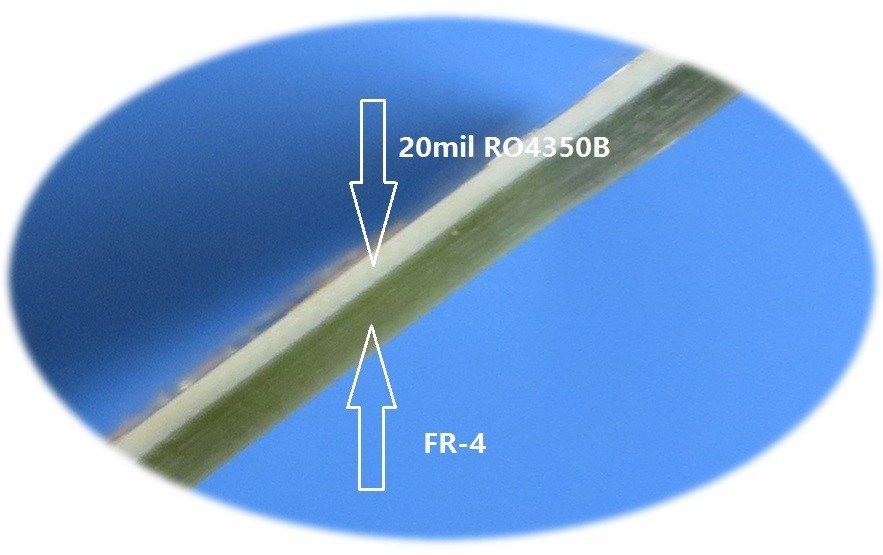

La siguiente imagen ampliada se ve de lado.
![]()
La segunda se utiliza en un amplificador de señal. Utilizó dos núcleos de RO4350B de 20mil en el lado superior y en el lado inferior. Vea el apilamiento a continuación.
![]()
Las especificaciones son las siguientes:
Material base: RO4350B 20mil + FR4
Número de capas: 6 capas
Tipo: Vía ciega L1-L2, L5-L6
Formato: 100 mm x 120 mm = 1 tipo = 1 pieza
Acabado superficial: Oro de inmersión
Peso del cobre: Capa exterior 35 μm| Capa interior 35 μm
Máscara de soldadura | Leyenda: Verde | Blanco
Altura final de la PCB: 1.8 mm
Estándar: IPC 6012 Clase 2
Embalaje: Se empaquetan 20 paneles para su envío.
Tiempo de entrega: 20 días laborables
Vida útil: 6 meses
![]()
Las aplicaciones de las placas de circuito impreso híbridas de RO4350B son amplias. Por ejemplo, LNA, convertidor de adquisición de datos de radar, espectro ensanchado, antena 4G, transmisor, convertidor de adquisición de datos de radar, conmutadores de RF y módulo divisor, etc.
Las ventajas de las placas de circuito impreso híbridas de RO4350B se enumeran a continuación,
1) RO4350B exhibe una constante dieléctrica estable en un amplio rango de frecuencia;
2) Rendimiento de integridad de la señal mejorado en comparación con las pilas de placas completamente de FR4;
3) Costo reducido en comparación con las pilas de materiales de baja pérdida;
4) Sólida capacidad de PCB con 8000 tipos de PCB por mes;
5) Fábrica de fabricación calificada ISO9001, ISO14001, IATF16949 y certificada UL;
6) Sin MOQ, bajo costo para prototipos y pequeñas cantidades;
Gracias por su lectura. Le invitamos a ponerse en contacto con nosotros para sus consultas sobre PCB de RF.
| Parámetro | Valor |
| Número de Capas | 1-32 |
| Material del Sustrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6010, RT/duroid 6035HTC; TMM4, TMM10, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 ( High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 High CTI>600V; Poliimida, PET; Núcleo Metálico, etc. |
| Tamaño Máximo | Prueba voladora: 900*600 mm, Prueba con plantilla 460*380 mm, Sin prueba 1100*600 mm |
| Tolerancia del Contorno de la Placa | ±0.0059" (0.15mm) |
| Grosor de la PCB | 0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolerancia de Grosor (T≥0.8mm) | ±8% |
| Tolerancia de Grosor (t<0.8mm) | ±10% |
| Grosor de la Capa de Aislamiento | 0.00295" - 0.1969" (0.075mm--5.00mm) |
| Pista Mínima | 0.003" (0.075mm) |
| Espacio Mínimo | 0.003" (0.075mm) |
| Grosor del Cobre Exterior | 35µm--420µm (1oz-12oz) |
| Grosor del Cobre Interior | 17µm--350µm (0.5oz - 10oz) |
| Agujero de Taladro (Mecánico) | 0.0059" - 0.25" (0.15mm--6.35mm) |
| Agujero Terminado (Mecánico) | 0.0039"-0.248" (0.10mm--6.30mm) |
| Tolerancia de Diámetro (Mecánico) | 0.00295" (0.075mm) |
| Registro (Mecánico) | 0.00197" (0.05mm) |
| Relación de Aspecto | 12:1 |
| Tipo de Máscara de Soldadura | LPI |
| Puente Mínimo de Máscara de Soldadura | 0.00315" (0.08mm) |
| Espacio Mínimo de Máscara de Soldadura | 0.00197" (0.05mm) |
| Diámetro de Vía de Relleno | 0.0098" - 0.0236" (0.25mm--0.60mm) |
| Tolerancia de Control de Impedancia | ±10% |
| Acabado Superficial | HASL,HASL LF,ENIG,Estaño Inmerso, Plata Inmersa, OSP, Dedo de Oro |
