Descripción de producto
Introducción breve
Frecuencias típicas para aplicaciones inalámbricas:* Móvil actual: 0.9GHz - 2GHz
* Sistemas 3G: 2.5GHz
* Bluetooth: 2.5GHz
* GPS: 12.6GHz
* LMDS: 24GHz y 40GHz
* Automotriz: 77GHz
Mercado: RFID, Comunicaciones inalámbricas, estación base y antena, amplificador, productos, electrónica de consumo.
Placa de circuito impreso de alta frecuencia o PCB de microondas se refiere a la placa de circuito impreso fabricada en la placa de cobre laminado de sustrato de alta frecuencia (microondas). Los tipos comunes son: Placa de doble cara, placa multicapa y estructura mixta.
La estructura mixta incluye sustrato especial de alto rendimiento, lámina de PP + placa de rendimiento ordinario y placa de prensado mixto de lámina de PP; sustrato de alta frecuencia + sustrato FR4 ordinario; sustrato de alta frecuencia + base metálica, etc.

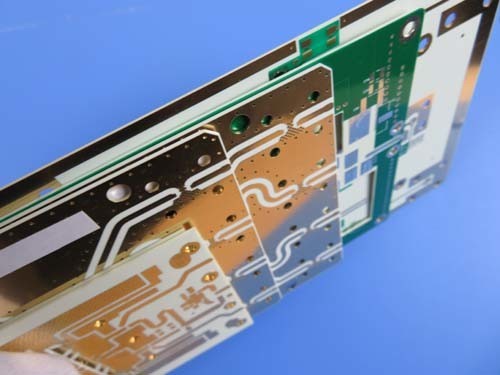

Caso de PCB: Placa desnuda de PCB de alta frecuencia | Placa de circuito impreso RO4350B de 10 mil | PWB de alta frecuencia con oro de inmersión
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)
Descripción general
Este es un tipo de PCB de doble cara construido sobre sustrato RO4350B de 10 mil con Tg 280°C para la aplicación de cobertura 4G. Tiene un grosor de 0.3 mm, acabado con serigrafía blanca sobre máscara de soldadura verde y oro de inmersión en las almohadillas. El material base es de Rogers Corp., el tablero completo se suministra 2 unidades por panel. Se fabrican según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Cada 50 paneles se empaquetan para su envío.
Características y beneficios
La reducción de la pérdida de señal en aplicaciones de alta frecuencia satisface las necesidades de desarrollo de la tecnología de comunicación;
Excelente rendimiento de alta frecuencia debido a la baja tolerancia y pérdida dieléctrica;
Excelente planitud de la superficie, útil para PCBs con paquetes BGA para reducir la tasa de fallos durante el ensamblaje y la soldadura;
Excelente planitud de la superficie para componentes montados CSP para reducir la tasa de fallos durante el ensamblaje y la soldadura;
El diseño de ingeniería previene problemas en la preproducción;
Fábrica certificada ISO9001, ISO14001, UL;
Tiempo de entrega rápido: 3-5 días;
Se acepta pedido de pequeña cantidad;
Aplicación
Osciloscopio modular, acoplador óptico, antena de pared interior, transceptor de RF
Parámetros y hoja de datos
TAMAÑO DEL PCB
30 x 20 mm = 2 uds.
| TIPO DE TABLERO |
PCB de doble cara |
| Número de capas |
2 capas |
| Componentes de montaje superficial |
SÍ |
| Componentes de orificio pasante |
cobre ------- 18um(0.5 oz)+placa capa SUPERIOR |
| ESTRUCTURA DE CAPAS |
cobre ------- 18um(0.5 oz)+placa capa SUPERIOR |
| RO4350B 0.254mm |
cobre ------- 18um(0.5oz) + placa capa INFERIOR |
| TECNOLOGÍA |
| Pista y espacio mínimos: |
| 5 mil / 4 mil |
|
| Agujeros mínimos / máximos: |
0.2 mm / 0.2mm |
| Número de agujeros diferentes: |
1 |
| Número de agujeros de perforación: |
15 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
Epoxi de vidrio: |
| Control de impedancia: |
Epoxi de vidrio: |
| Número de dedos de oro: |
0 |
| MATERIAL DEL TABLERO |
Epoxi de vidrio: |
| RO4350B Tg280℃, er <3.48, Rogers Corp. |
|
| Lámina externa final: |
1.0 ozLámina interna final: |
| N/A |
Altura final del PCB: |
| 0.3 mm ±0.1 |
CHAPADO Y RECUBRIMIENTO |
| Acabado superficial |
Oro de inmersión |
| Aplicar máscara de soldadura a: |
|
| SUPERIOR 12 micras mínimo |
Color de la máscara de soldadura: |
| Verde, PSR-2000GT600D, suministrado por Taiyo. |
Tipo de máscara de soldadura: |
| LPSM |
CONTORNO/CORTE |
| Enrutamiento |
MARCADO |
| Lado de la leyenda de componentes |
SUPERIOR |
| Color de la leyenda de componentes |
|
| Blanco, IJR-4000 MW300, marca Taiyo |
Nombre o logotipo del fabricante: |
| Marcado en la placa en un conductor y área libre de leyenda |
VIA |
| Orificio pasante metalizado (PTH), tamaño mínimo 0.22 mm. Vía cubierta. |
CLASIFICACIÓN DE INFLAMABILIDAD |
| Aprobación UL 94-V0 MÍN. |
TOLERANCIA DE DIMENSIÓN |
| Dimensión del contorno: |
0.0059" |
| Chapado de la placa: |
|
| 0.0029" |
Tolerancia de perforación: |
| 0.002" |
PRUEBA |
| Prueba eléctrica 100% antes del envío |
TIPO DE ARTE FINAL A SUMINISTRAR |
| archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc. |
ÁREA DE SERVICIO |
| Mundial, Global. |
