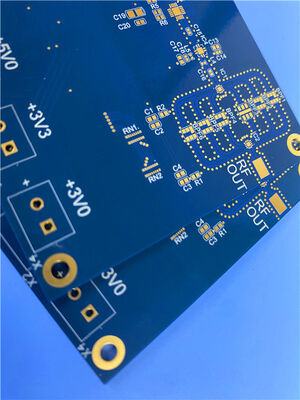

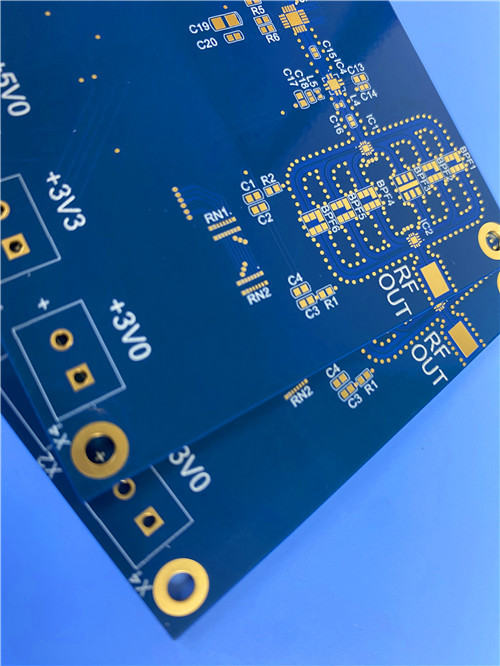

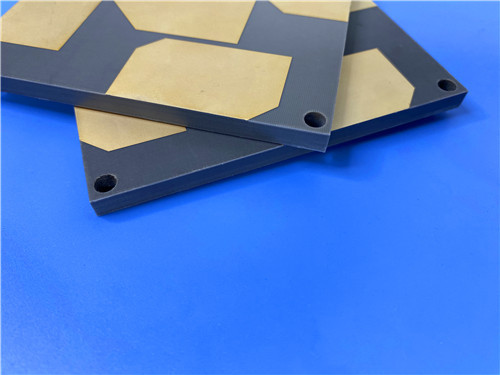

6 capas RO3003+370HR PCB híbrido con vías ciegas (capas 1 ¢ 2) y tapado con pasta de cobre conductor (0,15 mm)

Descripción de producto



Este artículo presenta una estrategia de diseño detallada para una PCB híbrida de 6 capas que combina el rendimiento superior de alta frecuencia de Rogers RO3003™ con la excelente confiabilidad térmica y la rentabilidad de Isola 370HR FR-4. Esta construcción híbrida es ideal para aplicaciones exigentes de RF/microondas que requieren impedancia controlada, vías ciegas y gestión térmica confiable en un factor de forma compacto.



Al integrar RO3003 como material de alta frecuencia y 370HR como capas de unión/preimpregnadas, este diseño logra un equilibrio óptimo de rendimiento eléctrico, robustez mecánica y fabricabilidad para módulos de RF de tamaño pequeño a mediano.

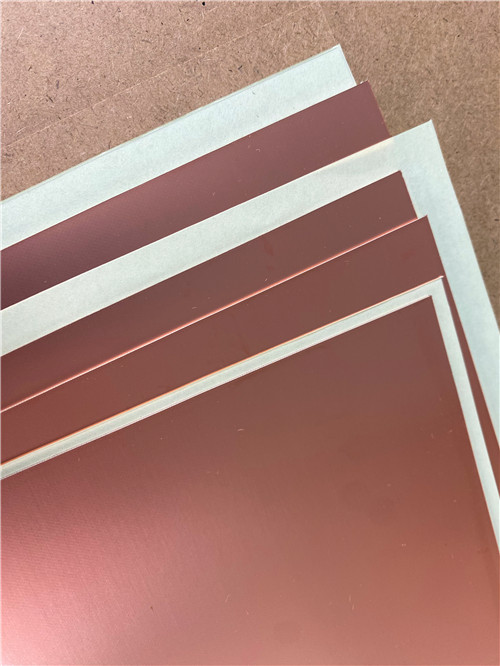

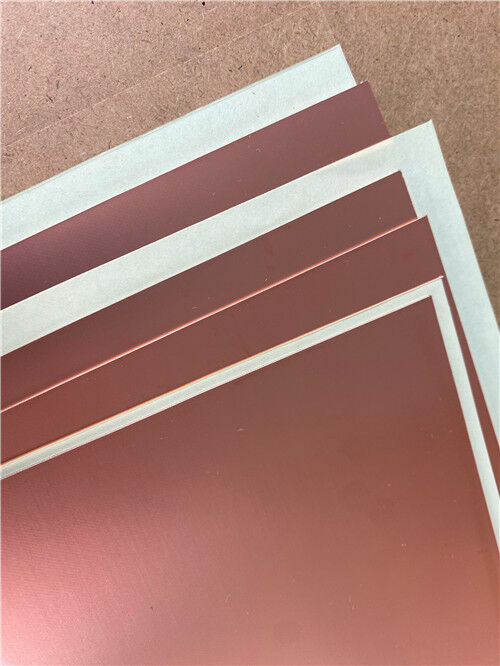

Laminado de Alta Frecuencia Rogers RO3003™

RO3003™ es un laminado compuesto de PTFE relleno de cerámica de la serie RO3000® de Rogers Corporation, diseñado para aplicaciones comerciales de microondas y RF. Este material ofrece una estabilidad eléctrica y mecánica excepcional a precios competitivos.



Características Clave:

1. Baja pérdida dieléctrica: se puede utilizar en aplicaciones de hasta 77 GHz
2. Constante dieléctrica estable frente a la temperatura y la frecuencia: ideal para filtros de paso de banda, antenas de parche de microcinta y osciladores controlados por voltaje
3. Excelentes propiedades mecánicas frente a la temperatura: construcciones confiables de stripline y placas multicapa
4. Bajo coeficiente de expansión en el plano (coincidente con el cobre): permite ensamblajes de montaje en superficie más confiables y una excelente estabilidad dimensional
5. Proceso de fabricación en volumen: precio económico del laminado



Especificaciones Clave (RO3003):

Propiedad	Valor Típico	Unidad	Condición de Prueba
Constante Dieléctrica (Dk)	3.00 ± 0.04	—	10 GHz / 23°C
Factor de Disipación (Df)	0.001	—	10 GHz / 23°C
TCDk	-3	ppm/°C	-50 a 150°C / 10 GHz
CTE - Eje X	17	ppm/°C	-55 a 288°C
CTE - Eje Y	16	ppm/°C	-55 a 288°C
CTE - Eje Z	25	ppm/°C	-55 a 288°C
Conductividad Térmica	0.5	W/(m·K)	50°C
Absorción de Humedad	0.04	%	D48/50
Densidad	2.1	g/cm³	23°C
Inflamabilidad	V-0	—	UL 94
Compatible con Proceso sin Plomo	Sí	—	—





FR-4 de Alto Rendimiento Isola 370HR

370HR es un sistema FR-4 de alto rendimiento con temperatura de transición vítrea (Tg) de 180°C diseñado para aplicaciones de placas de circuito impreso (PWB) multicapa donde se requiere el máximo rendimiento y confiabilidad térmica. Los productos de laminado y preimpregnados 370HR se fabrican con una resina epoxi multifuncional única de alto rendimiento, reforzada con tejido de vidrio de grado eléctrico (E-glass).



Características Clave:

1. Alto Rendimiento Térmico: Tg 180°C (DSC); Td 340°C (TGA @ 5% pérdida de peso)
2. Bajo CTE para confiabilidad: T260: 60 minutos; T288: 30 minutos
3. Cumple con RoHS
4. Bloqueo UV y Fluorescencia AOI: máxima compatibilidad con sistemas de inspección óptica automatizada (AOI)
5. Resistente a CAF
6. Procesamiento Superior: el más cercano al procesamiento FR-4 convencional
7. Probado como el mejor de su clase para diseños de laminación secuencial





Especificaciones Clave (370HR):

Propiedad	Valor Típico	Unidad	Método de Prueba
Temperatura de Transición Vítrea (Tg)	180	°C	IPC-TM-650 (DSC)
Temperatura de Descomposición (Td)	340	°C	ASTM D3850
T260	60	Minutos	ASTM D3850
T288	30	Minutos	ASTM D3850
CTE - Eje Z (Pre-Tg)	45	ppm/°C	—
CTE - Ejes X,Y (Pre-Tg)	13/14	ppm/°C	—
Expansión Eje Z (50–260°C)	2.8	%	—
Conductividad Térmica	0.4	W/m·K	—
Dk @ 1 GHz	4.17	—	IPC-TM-650 2.5.5.9
Df @ 1 GHz	0.0161	—	IPC-TM-650 2.5.5.9
Absorción de Humedad	0.15	%	—
Inflamabilidad	V-0	Clasificación	UL 94





Estrategia de Diseño: Ventajas de Rendimiento de la Configuración Híbrida



Argumento 1: Equilibrio entre Rendimiento de RF y Costo

RO3003 ofrece una baja constante dieléctrica (Dk 3.00) y un factor de disipación ultra bajo (Df 0.0010 a 10 GHz), lo que lo hace ideal para la transmisión de señales de RF y microondas al tiempo que minimiza la pérdida de inserción de alta frecuencia. La capa dieléctrica delgada de 5 mil permite un control preciso de la impedancia diferencial y de un solo extremo.



370HR es un preimpregnado resistente al calor y de alta Tg que proporciona una excelente resistencia a la delaminación y soporta múltiples ciclos de reflujo SMT. Esto aborda la pobre estabilidad térmica y los altos costos asociados con las placas hechas completamente de materiales a base de cerámica.



Lógica de Construcción Híbrida:



Capas de Señal RF: Usar RO3003 para capas de señal críticas de alta frecuencia (L1, L3, L6) para mantener baja pérdida y Dk estable.



Capas de Unión: Usar preimpregnado 370HR para unir los núcleos de RO3003, proporcionando una conexión mecánica confiable y estabilidad térmica.



Capas Internas: Usar 370HR para planos de potencia/tierra y enrutamiento de señales digitales, aprovechando su rentabilidad y compatibilidad con el proceso FR-4.



Consideración de Costo: Las configuraciones híbridas colocan Rogers en las capas de señal de RF y FR-4 en las capas digitales/de potencia, reduciendo el costo entre un 40% y un 60% en comparación con la construcción totalmente Rogers, al tiempo que se mantiene el rendimiento de RF. La capa de unión (preimpregnado 370HR) debe seleccionarse para una Dk y temperatura de procesamiento compatibles.





Argumento 2: Control de Proceso para PCBs Híbridas de 6 Capas de 0.82 mm de Espesor



Control de Espesor

El control preciso del espesor total de la placa (0.82 mm) se logra mediante la combinación específica de dieléctrico cerámico de 5 mil y preimpregnado (PP) 370HR de 5 mil, cumpliendo con estrictos estándares de tolerancia de espesor.



Diseño de Configuración:



Nota: Los espesores exactos del preimpregnado se optimizan para lograr el espesor final objetivo de 0.82 mm.



Gestión de Desajuste CTE

Dado el diferencial en el Coeficiente de Expansión Térmica (CTE) entre RO3003 y 370HR, se emplean perfiles de calentamiento de laminación multietapa especializados y estrategias de proceso antidelaminación.



Comparación de CTE:



RO3003: X/Y = 17/16 ppm/°C, Z = 25 ppm/°C



370HR: X/Y = 13/14 ppm/°C (Pre-Tg), Z = 45 ppm/°C (Pre-Tg)



El desajuste del CTE en el eje Z es significativo (RO3003: 25 ppm/°C vs. 370HR: 45 ppm/°C). Para gestionar esto, el proceso de laminación debe utilizar:



Tasas de rampa lentas en la región crítica de Tg (150–200°C)



Tiempo de permanencia extendido a temperatura pico para permitir la relajación de tensiones



Enfriamiento controlado para evitar deformaciones





Abordar Defectos en Placas Delgadas de 6 Capas

Los posibles defectos en placas delgadas de 6 capas incluyen desalineación de laminación y deformación. El análisis de causa raíz y las medidas correctivas incluyen:

Defecto	Causa Raíz	Medida Correctiva
Desalineación de Laminación	Presión desigual, desajuste CTE	Pines de herramienta de precisión, ciclo de prensa optimizado
Deformación	Configuración asimétrica, desajuste CTE	Construcción simétrica, distribución de cobre equilibrada
Delaminación	Flujo de preimpregnado insuficiente, contaminación	Selección adecuada de preimpregnado, entorno controlado
Agrietamiento del Barril de Vía	Desajuste CTE en el eje Z	Vías rellenas de resina, parámetros de perforación optimizados





Vías Ciegas (Capas 1–2)

Las vías ciegas (L1–L2) reducen los efectos de los extremos de vía y mejoran el rendimiento de alta frecuencia al eliminar longitudes de vía innecesarias.



Esto es crítico para mantener la integridad de la señal en diseños de alto número de capas.



Implementación: Se requiere laminación secuencial. El primer paso de laminación une L1–L2 (núcleo RO3003), seguido del segundo paso de laminación para unir las capas restantes.





Vías de Pasta de Cobre Conductora (0.15 mm)

Las vías de 0.15 mm se tapan con pasta de cobre conductora. Esta tecnología implica llenar los agujeros pasantes con una pasta de vía que contiene partículas de Cu y un componente de resina curable.



Ventajas de las Vías de Pasta Conductora:

1. Diámetro de Vía Más Pequeño: Permite vías tan pequeñas como 0.15 mm, aumentando la densidad de enrutamiento
2. Eliminación de Fanout: Las vías se pueden perforar directamente a través de las almohadillas de contacto, reduciendo la longitud de la señal y el retraso de propagación
3. Rentable: Evita la galvanoplastia para el relleno de vías, reduciendo los pasos de procesamiento
4. Interconexión Confiable: Las partículas de Cu forman contacto plano bajo compresión, creando conexiones de baja resistencia





Consideraciones de Procesamiento:

1. La pasta de vía se aplica para llenar completamente los agujeros pasantes
2. Se retiran las películas protectoras para crear protuberancias
3. Se realiza la unión por compresión a una temperatura por debajo de la temperatura eutéctica de las partículas de soldadura
4. Las partículas de Cu se deforman en contacto plano entre sí, formando una unidad unida para la conexión eléctrica





Detalles de Construcción de PCB

Parámetro	Especificación
Material Base (Capas de Alta Frecuencia)	Rogers RO3003 (5 mil)
Material de Unión (Preimpregnado)	Isola 370HR (5 mil)
Número de Capas	6
Tamaño de Placa Terminada	83 mm × 42 mm (1 pieza)
Espesor de Placa Terminada	0.82 mm
Peso de Cobre de Capa Exterior	1 oz (35 μm)
Peso de Cobre de Capa Interior	0.5 oz (18 μm)
Acabado Superficial	ENIG (Níquel Electrolítico Oro por Inmersión)
Máscara de Soldadura Superior	Azul
Máscara de Soldadura Inferior	Azul
Serigrafía Superior	Blanco
Serigrafía Inferior	Blanco
Vías Ciegas	L1–L2
Tapado de Vías	Vías de 0.15 mm, pasta de cobre conductora
Pruebas Eléctricas	100% antes del envío
Estándar de Calidad Aceptado	IPC-Clase-2
Formato de Arte	Gerber RS-274-X
Disponibilidad Global	Envío a todo el mundo





Resumen de Características y Beneficios

Característica	Beneficio
Construcción Híbrida RO3003 + 370HR	Optimiza el rendimiento de alta frecuencia y la rentabilidad
Diseño de 6 Capas	Soporta circuitos complejos de RF/microondas con planos de potencia/tierra
Núcleo RO3003 de 5 mil	Control preciso de impedancia para señales de 50Ω y diferenciales
Preimpregnado 370HR (Tg 180°C)	Alta confiabilidad térmica, capaz de múltiples reflujos
Vías Ciegas (L1–L2)	Reduce los efectos de los extremos, mejora la integridad de la señal
Vías de Pasta de Cobre Conductora	Permite micro-vías de 0.15 mm, aumenta la densidad de enrutamiento
Acabado Superficial ENIG	Plano, soldable, bondable por cable y resistente a la corrosión
Máscara de Soldadura Azul / Serigrafía Blanca	Protección completa con identificación clara de componentes
Espesor Terminado de 0.82 mm	Optimizado para diseños compactos de módulos de RF
Pruebas Eléctricas al 100%	Calidad y rendimiento garantizados
IPC-Clase-2	Cumple con los requisitos de calidad estándar de la industria





Aplicaciones Típicas

Esta PCB híbrida de 6 capas es ideal para una amplia gama de aplicaciones de alto rendimiento:

1. Módulos de RF/Microondas: Antenas de phased array, redes de formación de haz y módulos transceptores.
2. Radar Automotriz: Módulos de radar de 24 GHz y 77 GHz para ADAS.
3. Infraestructura 5G/6G: Antenas Massive MIMO y estaciones base mmWave.
4. Comunicaciones Satelitales: Equipos satelitales en órbita y terrestres.
5. Equipos de Prueba y Medición: Analizadores de redes vectoriales y accesorios de prueba de alta frecuencia.
6. Módulos de RF Pequeños a Medianos: Aplicaciones sensibles al costo que requieren rendimiento de alta frecuencia.





Conclusión

Como proveedor especializado de placas de circuito de alta frecuencia personalizadas, combinamos el rendimiento probado de Rogers RO3003 (baja pérdida, Dk estable, excelente estabilidad dimensional) e Isola 370HR (alta Tg, excelente confiabilidad térmica, laminación secuencial líder en su clase) con nuestras capacidades de fabricación de precisión para ofrecer soluciones de PCB híbridas de clase mundial.



La oferta híbrida de 6 capas aprovecha al máximo el rendimiento de alta frecuencia de baja pérdida de RO3003 y la confiabilidad térmica y las ventajas de procesamiento de 370HR, al tiempo que incorpora características avanzadas como vías ciegas (L1–L2) y vías conductoras de pasta de cobre (0.15 mm) para garantizar una integridad de señal y confiabilidad óptimas en un factor de forma compacto de 0.82 mm.



Ya sea que esté desarrollando módulos de radar automotriz, antenas de phased array o infraestructura 5G mmWave, nuestro equipo de ingeniería está listo para apoyar su proyecto. Para consultas técnicas, muestras o pedidos a granel, contáctenos hoy mismo.
