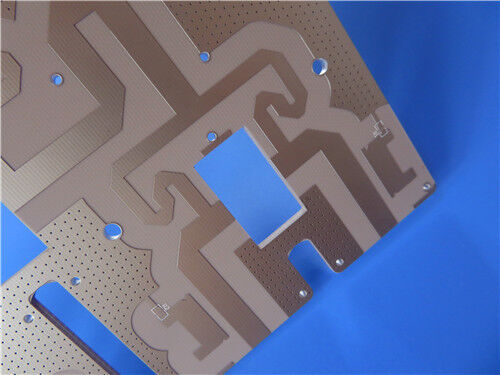

Laminado de alta frecuencia Rogers RO3010 DK 10.2 y PCB de material mixto de 4 capas de 1.27 mm + 0.076 mm + 1.27 mm para RF Microondas

Descripción de producto

Cuando un diseño requiere tanto una constante dieléctrica alta para la miniaturización del circuito como la estabilidad mecánica de una construcción multicapa gruesa, el desafío se extiende más allá de la selección del material: se convierte en una cuestión de cómo combinar materiales con diferentes características térmicas y mecánicas en un tablero terminado confiable. Ellaminado RO3010de Rogers Corporation aborda el aspecto eléctrico de esta ecuación, mientras que el cuidadoso diseño de apilamiento y control del proceso de laminación aborda el aspecto mecánico.

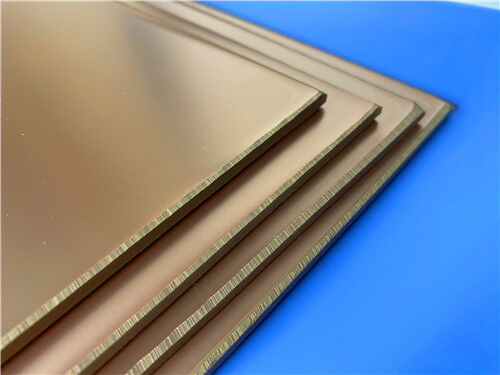

RO3010 es un compuesto de PTFE relleno de cerámica que ofrece unaconstante dieléctrica de 10,2± 0,30 a 10 GHz con un factor de disipación de 0,0022, lo que permite una reducción significativa del tamaño en circuitos de RF y microondas. El material exhibe una estabilidad dimensional excepcional, con un CTE de 13 ppm/°C en X, 11 ppm/°C en Y y 16 ppm/°C en Z, muy similar al cobre para orificios pasantes chapados confiables incluso en ambientes térmicos severos. RO3010 está disponible en espesores estándar de 0,005 ″ (0,13 mm) a 0,050 ″ (1,28 mm) y se puede fabricar utilizando técnicas estándar de procesamiento de placas de circuito de PTFE.

Aplicaciones

1. Radar automotriz: sistemas de 77 GHz para evitar colisiones y conducción autónoma
2. Amplificadores de potencia para estaciones base celulares: High-Dk para redes compactas de combinación de potencia
3. Antenas GPS y de parche: tamaño de elemento reducido gracias a una constante dieléctrica alta
4. Comunicaciones por satélite: rendimiento confiable en entornos exigentes
5. Placas posteriores de alimentación: rendimiento eléctrico estable en todas las temperaturas

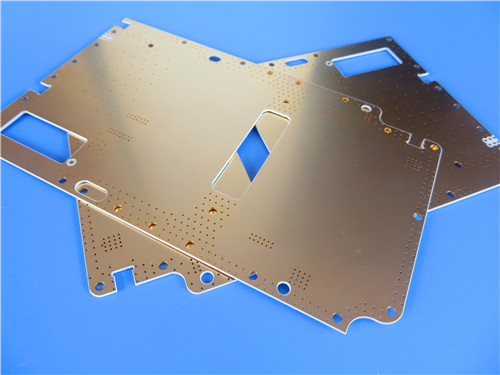

Fabricación de PCB personalizada en RO3010

Como fabricante especializado de placas de circuito impreso de alta frecuencia, ofrecemos servicios integrales de fabricación utilizando Rogers RO3010 y otros materiales avanzados. La siguiente especificación detalla una implementación representativa de materiales mixtos de 4 capas:

Detalles de construcción de PCB:

Configuración de apilamiento:

Conceptos básicos de diseño para el apilamiento de materiales mixtos

Acumulación simétrica para mitigar la deformación:
El1,27 mm + 0,076 mm + 1,27 mmEl apilamiento es inherentemente simétrico, lo cual es fundamental cuando se unen materiales con diferentes valores de CTE. Un apilamiento asimétrico crearía una tensión térmica desequilibrada durante la laminación y el ciclo térmico posterior, lo que provocaría deformaciones. La construcción simétrica coloca núcleos RO3010 idénticos a cada lado de la capa de unión preimpregnada FR-4, equilibrando las fuerzas mecánicas a través del espesor de la placa.

Análisis de coincidencia CTE:
RO3010 tiene un CTE de 13/11/16 ppm/°C (X/Y/Z), mientras que el preimpregnado FR-4 típico tiene un CTE en el rango de 50-70 ppm/°C por debajo de Tg y significativamente más alto por encima de Tg. La fina capa preimpregnada de 0,076 mm entre dos núcleos gruesos de RO3010 minimiza la influencia de este desajuste de CTE. El CTE total de la estructura compuesta está dominado por las dos capas de RO3010 de 1,27 mm, que coinciden estrechamente con el cobre. Este diseño garantiza que la expansión general de la placa siga siendo compatible con los orificios pasantes chapados en cobre, lo que reduce la tensión en el revestimiento del cilindro durante el ciclo térmico.

1080 Selección de preimpregnación y control de flujo de resina:
Se seleccionó el preimpregnado estilo vidrio 1080 para esta aplicación debido a su alto contenido de resina (normalmente entre 45 y 55 %) y excelentes características de flujo. Con un espesor nominal de 0,076 mm, el 1080 proporciona suficiente resina para llenar los espacios entre las características de cobre de la capa interna mientras mantiene el espesor objetivo de la línea de unión. La alta capacidad de flujo de resina del 1080 es esencial para llenar la topografía de la superficie del núcleo RO3010 de 1,27 mm, que puede incluir características de cobre en las capas internas.

Factores de riesgo de laminación y mitigación:

Flujo y llenado de resina: El preimpregnado 1080 debe fluir lo suficiente para llenar los espacios de cobre sin un flujo excesivo que afectaría la línea de unión. Un flujo insuficiente provoca huecos y delaminación; El flujo excesivo causa áreas sin resina y posibles fallas eléctricas. Los parámetros del proceso deben apuntar a un rango de flujo controlado, generalmente una presión de laminación de 15 a 25 psi con una velocidad de rampa controlada para permitir que la resina llene los espacios antes de la gelificación.

Adhesión entre capas: Lograr una adhesión confiable entre la superficie RO3010 a base de PTFE y el preimpregnado FR-4 a base de epoxi requiere una preparación adecuada de la superficie. Las superficies de RO3010 deben prepararse químicamente (tratamiento con sodio o plasma) antes de la unión para promover la adhesión. El sistema de resina del preimpregnado debe ser compatible con la química de la superficie de PTFE.

Estabilidad dimensional: Los núcleos RO3010 y el preimpregnado FR-4 tienen diferentes comportamientos de expansión térmica. Durante el ciclo de enfriamiento de la laminación, se desarrollan tensiones residuales en la interfaz de unión. Se recomienda enfriar bajo presión para mantener el control dimensional y evitar la delaminación. El apilamiento simétrico mitiga aún más esto al equilibrar las tensiones en ambos lados del preimpregnado.

Control de espesor: Lograr el espesor final de 2,8 mm requiere un control preciso del espesor de la línea de unión del preimpregnado después de la laminación. El preimpregnado 1080, con un espesor nominal de 0,076 mm, se comprimirá durante la laminación. El espesor final depende del flujo de resina, el espesor del cobre y la presión de laminación. Se recomienda la validación del proceso con paneles de prueba para establecer los parámetros correctos de la prensa para el espesor final objetivo.

Ventajas materiales

Alta constante dieléctrica para diseños compactos:
Con un Dk de 10,2, RO3010 permite una reducción significativa del tamaño en circuitos de RF y microondas. Esto lo convierte en una excelente opción para antenas de parche, filtros y otros componentes donde el espacio ocupa un espacio escaso.

Excelente estabilidad dimensional:
El CTE X/Y combinado con cobre de 13/11 ppm/°C proporciona una estabilidad dimensional excepcional, lo que permite tolerancias de registro estrictas y orificios pasantes chapados confiables incluso en construcciones multicapa gruesas.

Bajo coeficiente térmico de Dk:
A pesar de su alto Dk, RO3010 mantiene un coeficiente térmico de Dk de -395 ppm/°C, lo que garantiza un rendimiento predecible en todas las temperaturas. Esto es importante para aplicaciones donde la estabilidad de fase sobre la temperatura es crítica.

Alta conductividad térmica:
Con 0,95 W/m·K, RO3010 ofrece una disipación de calor superior en comparación con los laminados de PTFE estándar, lo que admite aplicaciones de RF de alta potencia.

Compatibilidad con materiales mixtos:
RO3010 se puede combinar con preimpregnado FR-4 para crear apilamientos híbridos rentables, aprovechando el rendimiento de alta frecuencia de RO3010 para capas críticas mientras se utiliza FR-4 para unión y soporte mecánico.

Calidad y Disponibilidad

Todas las placas se fabrican cumpliendo con los estándares de calidad IPC-Clase-2, lo que garantiza una confiabilidad sólida para aplicaciones comerciales, industriales y automotrices. Se realizan pruebas 100% eléctricas antes del envío para garantizar la integridad funcional.

Nuestra capacidad de producción se extiende a la disponibilidad mundial, con soporte de envío y logística flexible para requisitos tanto de prototipos como de volumen. Ofrecemos una respuesta rápida y precios competitivos mientras mantenemos un estricto control del proceso.

Para consultas sobre apilamientos personalizados, configuraciones de materiales mixtos que combinanRO3010 con preimpregnado FR-4, características de profundidad controlada, acabados de superficie alternativos u otros requisitos, comuníquese con nuestro equipo de ingeniería de ventas; estamos listos para satisfacer sus requisitos de placas de circuitos de alta frecuencia.
