Descripción de producto
¿Qué es WL-CT350?
Es un laminado de alta frecuencia a base de resina termoestable fabricado por Taizhou Wangling Insulating Materials Factory.La capa dieléctrica está compuesta de resina de hidrocarburosLa constante dieléctrica (Dk) es de 3,48 a 10 GHz. El factor de disipación (Df) es de 0,0039 a 10 GHz. El material tiene una Tg mayor a 280 °C.La conductividad térmica es 0..70 W/(m·K). La CTE en los ejes X y Y es de 11 y 14 ppm/°C. La CTE en el eje Z es de 34 ppm/°C. El material se puede procesar utilizando técnicas estándar FR-4.El material ofrece una mejor estabilidad y consistencia en los circuitos.
¿Qué PCB se puede construir con él?
Se puede proporcionar una solución completa de PCB RF de 2 capas. La placa se basa en material WL-CT350. El grosor terminado es de 0,2 mm. El peso de cobre es de 1 onza por capa.El oro de inmersión se aplica como acabado de la superficie. No se aplica máscara de soldadura en ninguno de los lados. Se imprime pantalla de seda negra en la capa superior. El rastro mínimo y el espacio son de 6 y 7 milis. El tamaño mínimo del agujero es de 0.3 mm. El espesor de la chapa es de 20 μm..El estándar de calidad es IPC Clase 2. Esta placa es ideal para antenas de estación base, antenas de satélite, radar automotriz, amplificadores de potencia, dispositivos de RF y filtros.
Resumen del material
El WL-CT350 es un laminado de alta frecuencia basado en resina termoestable, fabricado por la fábrica de materiales aislantes Taizhou Wangling.La capa dieléctrica está compuesta de resina de hidrocarburos, cerámica y tela de fibra de vidrio.
El material ofrece un rendimiento de baja pérdida. Cumple con los requisitos para diseños de alta frecuencia. El procesamiento de PCB se puede llevar a cabo utilizando técnicas similares a los materiales FR-4.Esto es más simple en comparación con los materiales de PTFESe garantiza una mayor estabilidad y consistencia en los circuitos. El material puede utilizarse como sustituto de productos extranjeros similares.
La combinación de resina de hidrocarburos y cerámica compuesta ofrece varias ventajas:
Excelente baja pérdida
Resistencia a altas temperaturas
Estabilidad a temperatura
Bajo coeficiente de expansión térmica
Tg alta superior a 280 °C
¿Por qué elegir WL-CT350 en lugar de PTFE:
| Características |
WL-CT350 (Termostato) |
Materiales a base de PTFE |
| Procesamiento |
Técnicas estándar FR-4 |
Técnicas especializadas en PTFE |
| A través de la preparación |
No se requiere el grabado de sodio |
Se requiere a menudo un grabado de sodio |
| Manejo del panel |
Manejo rígido y automatizado |
Manejo suave y especializado |
| Estabilidad dimensional |
Es excelente. |
Buen (con refuerzo de vidrio) |
| Tg |
> 280°C |
N/A (el PTFE ablanda) |
| Enlace de alambre |
Confiable (termosetado) |
Riesgo de levantamiento de almohadillas |
| El coste |
Eficacia en cuanto a costes |
Más caro |
Hoja de datos técnicos WL-CT350
| Propiedad |
Condición de ensayo |
Unidad |
Valor del WL-CT350 |
| Constante dieléctrica (típica) |
10 GHz |
¿Qué quieres decir? |
3.48 |
| Constante dieléctrica (diseño) |
10 GHz |
¿Qué quieres decir? |
3.66 |
| DK Tolerancia |
¿Qué quieres decir? |
¿Qué quieres decir? |
± 005 |
| Factor de disipación (típica) |
2 GHz |
¿Qué quieres decir? |
0.003 |
| |
10 GHz |
¿Qué quieres decir? |
0.0039 |
| |
20 GHz |
¿Qué quieres decir? |
0.0048 |
| TCDk |
-55°C a 150°C |
ppm/°C |
52 |
| Resistencia a la exfoliación (1 oz ED) |
¿Qué quieres decir? |
N/mm |
0.85 |
| 1 oz RTF) |
¿Qué quieres decir? |
N/mm |
0.72 |
| Resistencia por volumen |
Condición normal |
MΩ·cm |
1 × 109 |
| Resistencia de la superficie |
Condición normal |
MΩ |
4×109 |
| Fuerza eléctrica (dirección Z) |
5 kW, 500 V/s |
el valor de las emisiones de CO2 |
31 |
| Voltado de ruptura (dirección X/Y) |
5 kW, 500 V/s |
el kV |
30 |
| Eje X del CTE |
-55°C a 288°C |
ppm/°C |
11 |
| Eje Y del CTE |
-55°C a 288°C |
ppm/°C |
14 |
| Eje CTE Z |
-55°C a 288°C |
ppm/°C |
34 |
| Estrés térmico |
288°C, 10s, 3 veces |
¿Qué quieres decir? |
Sin delaminado |
| Absorción de agua |
23.5 ± 2 °C, 24 horas |
% |
0.05 |
| Densidad |
Temperatura normal |
G/cm3 |
1.9 |
| Temperatura de servicio a largo plazo |
¿Qué quieres decir? |
°C |
-55 a +260 |
| Conductividad térmica |
Dirección Z |
W/(m·K) |
0.7 |
| Valor PIM (con cobre RTF) |
¿Qué quieres decir? |
Dbc |
≤ -157 |
| Flamabilidad |
El uso de las mismas |
Calificación |
V-0 |
| Tg |
¿Qué quieres decir? |
°C |
> 280 |
| Td el tiempo |
El inicio |
°C |
386 |
| Contenido de halógenos |
¿Qué quieres decir? |
¿Qué quieres decir? |
Con un contenido de sodio superior o igual a 80% |
| Composición |
¿Qué quieres decir? |
¿Qué quieres decir? |
Hidrocarburos + Cerámica + Tejido de vidrio |
Ventajas clave del WL-CT350
| Características |
Beneficio |
| Dk es 3,48 ± 0.05 |
La tolerancia estrecha permite un control de impedancia constante |
| Df es 0,0039 a 10 GHz |
La baja pérdida minimiza la atenuación de la señal en los circuitos de microondas |
| Tg es > 280°C |
Resiste la soldadura sin plomo sin deformación |
| Td es 386°C |
Buena resistencia a la descomposición térmica |
| TCDk es de 52 ppm/°C |
Dk estable sobre la temperatura garantiza un rendimiento constante |
| La CTE X/Y es de 11/14 ppm/°C |
CTE coincide con el cobre; excelente estabilidad dimensional |
| CTE Z es de 34 ppm/°C |
Se garantiza una buena fiabilidad de los orificios |
| La conductividad térmica es de 0,70 W/m·K |
La disipación de calor se mejora para aplicaciones de energía |
| La absorción de humedad es del 0,05% |
La absorción de agua muy baja garantiza un rendimiento estable |
| Se ha alcanzado la clasificación UL94 V-0. |
Se garantiza el cumplimiento de la seguridad contra incendios |
| Procesamiento FR-4 |
No se requiere equipo especializado; menor costo de fabricación |
| Se utiliza resina termoestable |
No se ablanda cuando se calienta; unión fiable del alambre |
| Se proporciona resistencia a la radiación |
Apto para aplicaciones aeroespaciales |
| Se garantiza una baja emisión de gases |
Apto para aplicaciones espaciales |
WL-CT350 frente a las variantes de la serie WL-CT
La serie WL-CT ofrece varias constantes dieléctricas.
| El material |
Dk en 10 GHz |
La mejor aplicación |
| Se aplicará el procedimiento siguiente: |
3 |
RF general |
| Se aplicará a los vehículos de la categoría M3 |
3.3 |
RF y microondas |
| Se trata de un sistema de control de las emisiones. |
3.38 |
RF de alta frecuencia |
| Se trata de un sistema de control de las emisiones de gases de escape. |
3.48 |
RF, antenas, radar para automóviles |
| Se aplicará el método siguiente: |
4.1 |
Requisitos de Dk más elevados |
| Se aplicará el método siguiente: |
6.15 |
Aplicaciones de alta DQ |
Áreas de aplicación
- Las antenas de la estación base y las antenas de satélite.
- Radar automotriz, sensores y sistemas de navegación.
- Amplificadores de energía.
- Cabezas de satélite de alta frecuencia.
- Dispositivos de RF y filtros.
- Antenas WIMAX y antenas distribuidas.

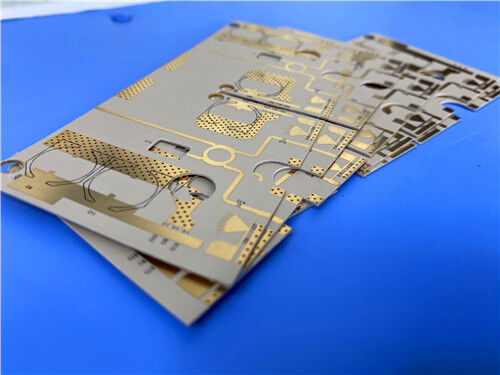

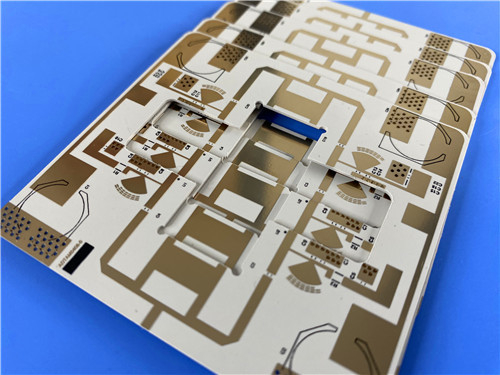

PCB RF de 2 capas personalizado
Se puede proporcionar una solución completa de PCB RF de 2 capas basada en WL-CT350.
Especificaciones del tablero
| Especificación |
Detalle |
| Tipo de tablero |
PCB RF de dos capas |
| Materiales básicos |
WL-CT350 (0,102 mm / 4 mil núcleo) |
| espesor del tablero terminado |
0.2 mm |
| Peso de cobre acabado |
1 oz (35 μm) por capa |
| Dimensiones del tablero |
56.8 × 78,09 mm (1 pieza) |
| Tolerancia de las dimensiones |
± 0,15 mm |
| Traza mínima / espacio |
6 / 7 mils |
| Tamaño mínimo del agujero |
0.3 mm |
| Por medio del espesor del revestimiento |
20 μm |
| Finalización de la superficie |
Ouro de inmersión (ENIG) |
| Máscara de soldadura superior |
- No, no lo sé. |
| Máscara de soldadura inferior |
- No, no lo sé. |
| Accesorios para la limpieza |
Negro |
| Pantalón de seda de fondo |
- No, no lo sé. |
| Clasificación IPC |
Clasificación 2 |
| Formato de la obra de arte |
El Gerber RS-274-X |
| Pruebas |
Prueba eléctrica al 100% (antes del envío) |
| Disponibilidad |
En todo el mundo |
Los principales beneficios de este diseño de PCB
| Características |
Beneficio |
| Se utiliza un diseño de RF de 2 capas |
Se logra una implementación de circuitos de RF sencilla y rentable |
| Se utiliza el núcleo WL-CT350 (0,102 mm) |
Baja pérdida (0,0039), Dk estable (3,48) y procesable FR-4 |
| Tableros delgados de 0,2 mm |
Se logra un diseño ultraligero y compacto |
| Se utilizan 6/7 mil trazas y espacios |
Se pueden producir circuitos RF de alta densidad y de línea fina |
| No se utiliza máscara de soldadura en ambos lados |
Se reduce el peso y el costo; se optimiza el rendimiento de RF |
| Se aplica el acabado dorado de inmersión |
Excelente soldadura; resistencia a la oxidación; superficie plana |
| Se utiliza una superficie de 20 μm mediante recubrimiento |
Se aseguran conexiones confiables con hoyos perforados |
| Se cumple la calidad de la clase 2 IPC |
Se cumplen las normas de calidad comerciales e industriales |
| Se realiza el ensayo eléctrico al 100% |
Se garantiza la integridad funcional antes del envío |
P1: ¿Cuál es la constante dieléctrica de WL-CT350?
El Dk típico es de 3,48 a 10 GHz y 23 °C. El Dk de diseño es de 3,66 a 10 GHz. La tolerancia de Dk es de ±0.05.
P2: ¿Cómo se compara el WL-CT350 con los materiales de PTFE?
El WL-CT350 es un material de hidrocarburos termoestable. Ofrece un rendimiento de alta frecuencia similar al PTFE. Sin embargo, puede procesarse utilizando técnicas estándar FR-4.No se requiere equipo especializadoEsto reduce el coste de fabricación y el tiempo de entrega. También ofrece una mejor estabilidad dimensional y fiabilidad.
P3: ¿Cuál es la temperatura máxima de funcionamiento del WL-CT350?
La temperatura de servicio a largo plazo es de -55°C a +260°C. La Tg es superior a 280°C. Esto garantiza un rendimiento estable durante la soldadura sin plomo.También garantiza la fiabilidad en ambientes de alta temperatura.
P4: ¿Qué opciones de lámina de cobre están disponibles para WL-CT350?
Hay dos opciones de papel de cobre disponibles:
El cobre ED
El cobre RTF ofrece un mejor rendimiento PIM (≤ -157 dBc), una menor pérdida de conductor y un grabado más preciso
El cobre RTF agrega aproximadamente 0,018 mm (0,7 mil) al grosor del dieléctrico.
¿Listo para comenzar?

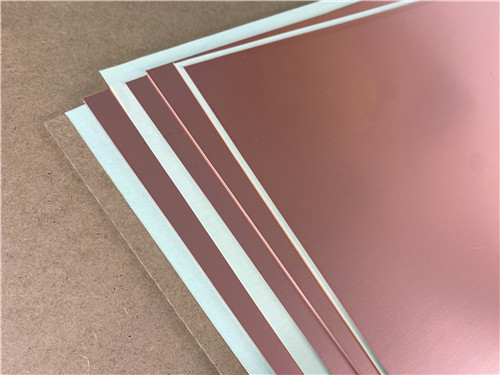

Se puede suministrar laminado en bruto WL-CT350. También están disponibles variantes con respaldo de aluminio. Se pueden fabricar PCB RF de 2 capas totalmente fabricadas con acabado dorado de inmersión.
Póngase en contacto con nosotros hoy para:
Muestreo y ensayo de materiales
Asistencia en el diseño de circuitos de RF
Cálculo de la impedancia y apoyo al diseño
Citación de PCB y revisión de DFM
Apoyo técnico para su aplicación específica
