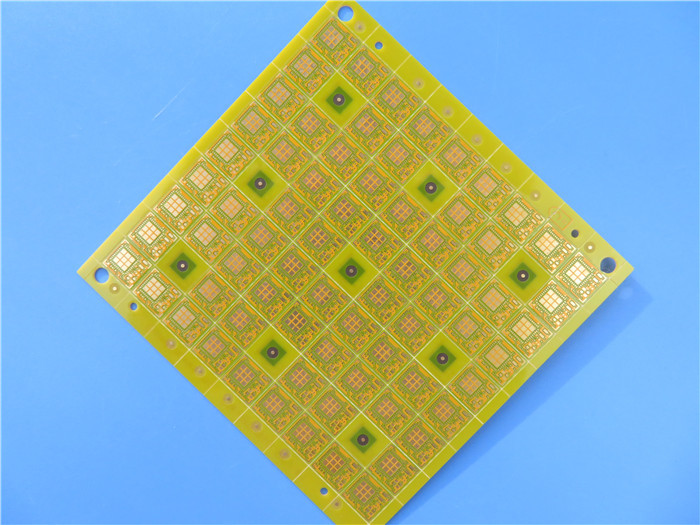

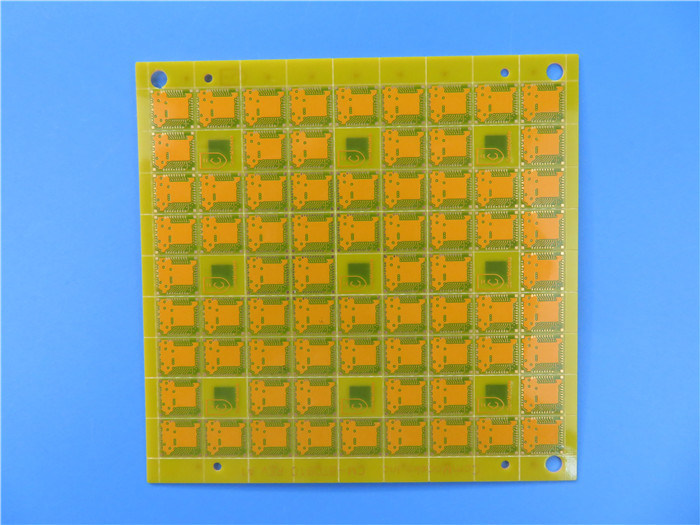

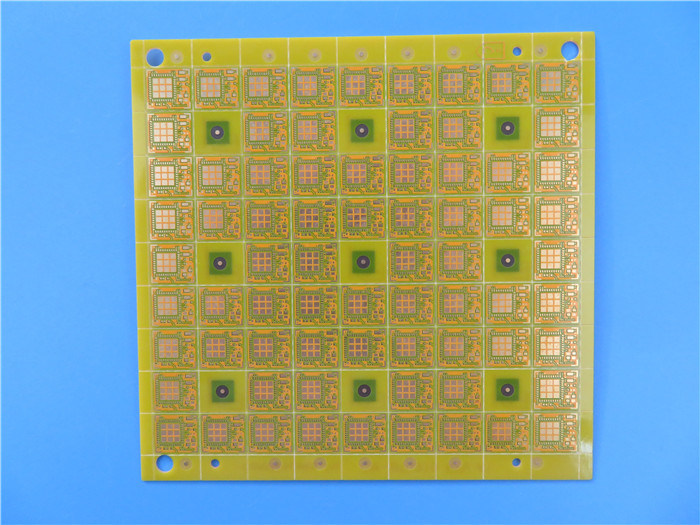

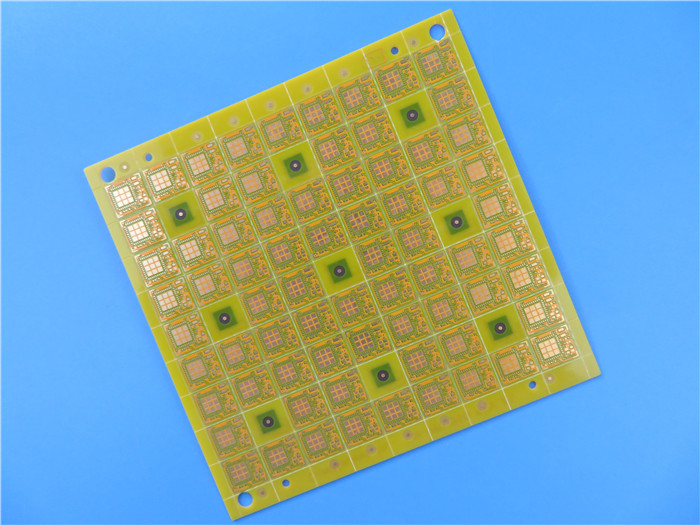

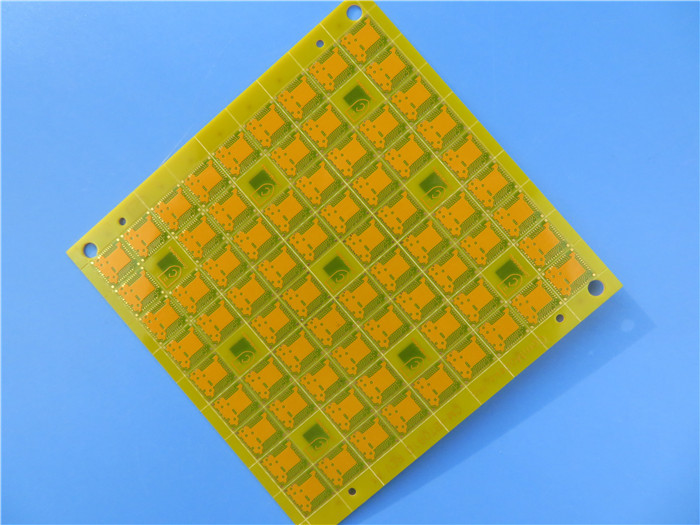

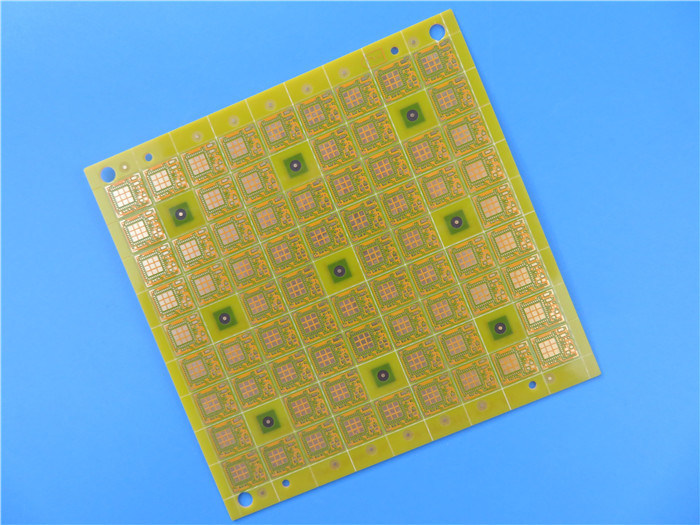

Tablero fino fino de múltiples capas del PWB 4-Layer del PWB 0.5m m con oro de la inmersión

Productos

Tablero de múltiples capas del PWB

Tablero fino fino de múltiples capas del PWB 4-Layer del PWB 0.5m m con oro de la inmersión

Cuota De Producción:	1
Precio:	USD 9.99-99.99
Embalaje Estándar:	vacío
Período De Entrega:	10 días laborables
Método De Pago:	T/T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Technologies Limited

Certificación

Número de modelo

BIC-466-V6.5

Materia prima:

Altura final del PWB:

0.5m m ±0.1

Externo final de la hoja:

1 onza

Final superficial:

Oro de la inmersión

Color de la máscara de la soldadura:

Amarillo

Color de la leyenda componente:

Blanco

PRUEBA:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 9.99-99.99

Detalles de empaquetado:

vacío

Tiempo de entrega:

10 días laborables

Condiciones de pago:

T/T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

PWB fino de múltiples capas 0.5m m 4- tablero fino del PWB de la capa con oro de la inmersión

(Los tableros de los circuitos impresos son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

1,1 descripción general

Éste es un tipo de tablero fino del PWB de 4 capas empleado el substrato FR-4 con Tg 135°C para el uso del perseguidor de GPS. Es solamente 0,5 milímetros de grueso sin la serigrafía en la máscara amarilla de la soldadura (Taiyo) y el oro de la inmersión en los cojines. La materia prima es de ITEQ que suministra 72 encima del PWB por el panel. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 50 paneles se embalan para el envío.

1,2 características y ventajas

1. El material FR-4 es RoHS obediente y conveniente para las necesidades termales de la confiabilidad;

2. El oro de la inmersión tiene tiempo de almacenamiento largo (puede ser almacenado por más de 1 año en bolso de vacío);

3. Hacemos que las capacidades potentes del PWB apoyen su investigación y desarrollo, ventas y márketing;

4. taller 16000㎡ y 8000 tipos de PWB por mes;

5. servicio post-venta Molestia-libre, uno por;

6. ISO9001, ISO14001, IATF16949, ISO13485, UL certificó;

7. Más que los años 18+ de experiencia del PWB;

8. Clase 3. de la clase 2/IPC de IPC.

Tablero fino fino de múltiples capas del PWB 4-Layer del PWB 0.5m m con oro de la inmersión 0

1,3 usos

Sistemas de vigilancia

Inversor del lazo de la rejilla

Módem USB

Router de Mifi

Perseguidor de GPS del vehículo

Control de acceso del usuario

Piezas de la placa de circuito

Usos de sistemas integrados

Convertidor DC a DC

Impresoras

1,4 parámetro del PWB

TAMAÑO DEL PWB	100 x 105mm=72PCS
TIPO DEL TABLERO	PWB de múltiples capas
Número de capas	4 capas
Componentes superficiales del soporte	SÍ
A través de componentes del agujero	NO
PILA DE LA CAPA	cobre ------- CS del TOP de 18um (0.5oz) +plate
	prepreg 4mil
	cobre ------- avión de la tierra 18um (0.5oz)
	5mil FR-4
	cobre ------- avión de 18um (0.5oz) PWR
	prepreg 4mil
	cobre ------- avión de 18um (0.5oz) PWR
TECNOLOGÍA
Rastro y espacio mínimos:	4mil/4mil
Agujeros mínimos/máximos:	0.3/2.50m m
Número de diversos agujeros:	31
Número de agujeros de taladro:	2315
Número de ranuras molidas:	0
Número de recortes internos:	0
Control de la impedancia	no
MATERIAL DEL TABLERO
Epóxido de cristal:	FR-4, ITEQ IT140 TG>135, er<5>
Externo final de la hoja:	1oz
Hoja final interna:	0.5oz
Altura final del PWB:	0.52-0.56m m
EL PLATEAR Y CAPA
Final superficial	Oro los 0.025µm de la inmersión encima el níquel de los 3µm (14,9% áreas)
Suelde la máscara para aplicarse a:	SUPERIOR e inferior, mínimo 12micron
Color de la máscara de la soldadura:	Amarillo, Taiyo PSR-2000GT600D
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCA
Lado de la leyenda componente	Ninguna serigrafía requried.
Color de la leyenda componente	Ninguna serigrafía requried.
Fabricante Name o logotipo:	Ninguna serigrafía requried.
VÍA	Plateado a través del agujero (PTH), vía en el cojín y vía capsular el CS y el picosegundo, los vias no deben ser visibles.
GRADO DE FLAMIBILITY	Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059" (0.15m m)
Galjanoplastia del tablero:	0,0030" (0.076m m)
Tolerancia del taladro:	0,002" (0.05m m)
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Tablero fino fino de múltiples capas del PWB 4-Layer del PWB 0.5m m con oro de la inmersión 1
