Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados

Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados

  • Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados
  • Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados
  • Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados
  • Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados
  • Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados
Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Technologies Limited
Certificación: UL
Número de modelo: BIC-499-V8.0
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD9.99-99.99 Per Piece
Detalles de empaquetado: vacío
Tiempo de entrega: 7 días laborables
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 45000 pedazos por mes
Contacto
Descripción detallada del producto
Epóxido de cristal: FR-4 Altura final del PWB: 2,0 milímetros ±0.2mm
Externo final de la hoja: 1.0oz Final superficial: HASL SI
Color de la máscara de la soldadura: Verde Color de la leyenda componente: Blanco
Número de capas: 1 Prueba: Envío anterior de la prueba eléctrica del 100%

Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



Introducción general

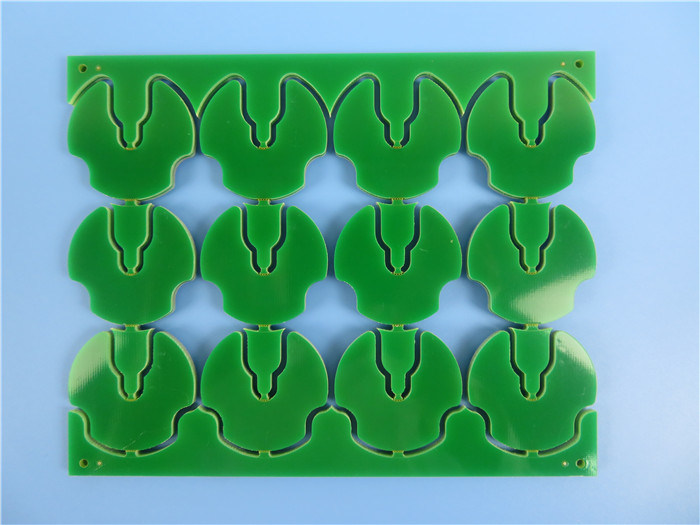

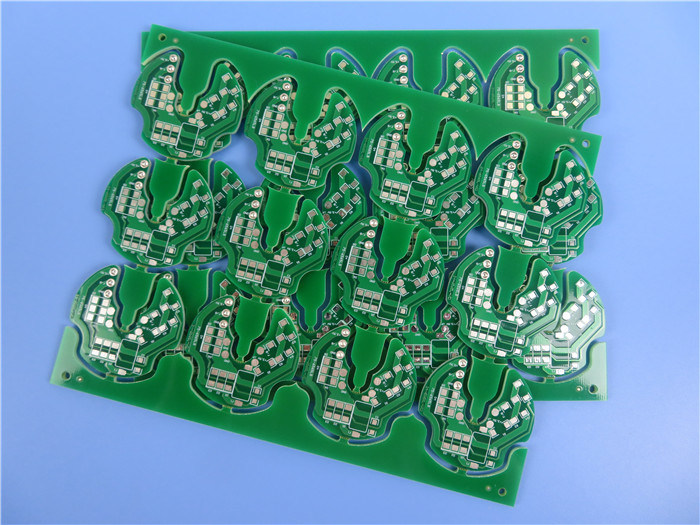

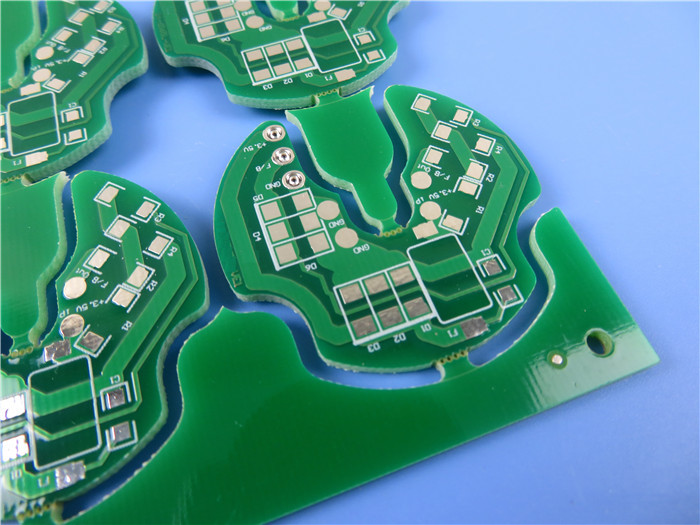

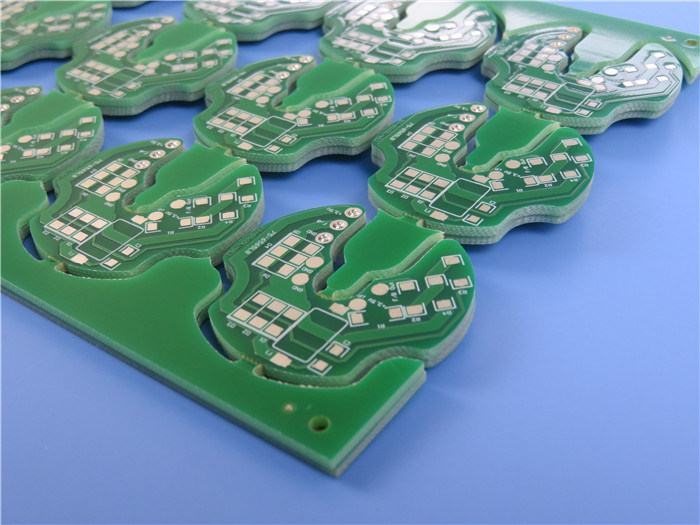

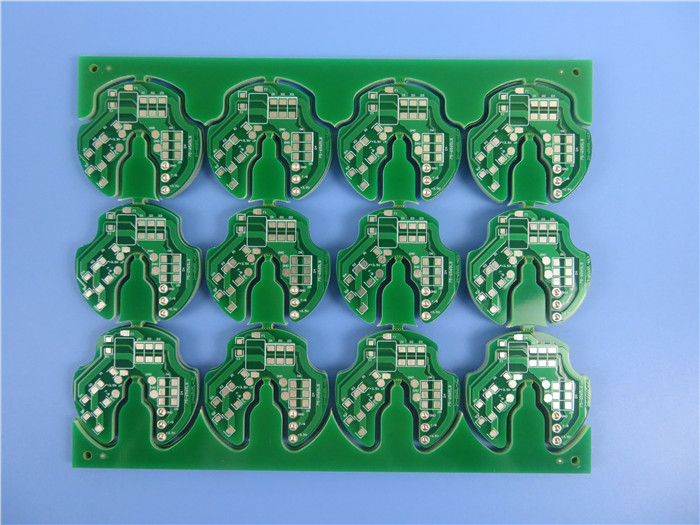

Éste es un tipo de sola placa de circuito echada a un lado empleada el substrato FR-4 con CTI 600V. Es un PWB 2.0m m grueso con las pistas simples, la máscara verde de la soldadura y la serigrafía blanca. El final superficial en los cojines es aire caliente que nivela, tipo sin plomo. Hay 3 agujeros avellanados alineados en una pista. El panel contiene a 12 tableros individuales.



Especificaciones del PWB

Artículo Descripción Valor
1. Lamina Tipo material FR-4 CTI 600V
Tg 135℃
Proveedor KB
Grueso 1.9-2.0m m
grueso 2.Plating Pared del agujero /
Cobre externo los 41.09µm
Cobre interno /
máscara 3.Solder Tipo material TAIYO/PSR-2000GT600D
Color Verde
Rigidez (prueba del lápiz) 5H
S/M Thickness los 20.11µm
Ubicación Ambos lados
4. Marca componente Tipo material IJR-4000 MW300
Color Blanco
Ubicación C/S
6. Identificación Marca de la UL
Código de fecha 2121
Mark Location Lado de la soldadura
7. Final superficial Método HASL sin plomo
Tin Thickness los 6.57µm
8. Normativeness RoHS AUTORIZACIÓN
ALCANCE AUTORIZACIÓN
anillo 9.Annular Línea anchura mínima (milipulgada) 4.8mil
Min. Spacing (milipulgada) 5.2mil
12. Función Prueba eléctrica PASO del 100%
13. Aspecto Nivel de clase de IPC Clase 2 de IPC-A-600J &6012D
Inspección visual Clase 2 de IPC-A-600J &6012D
Deformación y torsión 0,21%
14. Prueba de confiabilidad Prueba de la cinta Ninguna peladura
Prueba solvente Ninguna peladura
Prueba de Solderability 265 ±5℃
Prueba de tensión termal 288 ±5℃
Prueba iónica de la contaminación 0.56µg/c㎡



Usos

PDP, LCD, TV

Refrigerador

Proveedor del poder

Lavadora



¿Cuál es el índice de seguimiento comparativo (CTI)?

Aquí CTI es un artículo de calidad que refiere a la lamina revestida de cobre que es ampliamente utilizada en el aparato eléctrico casero o el otro (110V, 220V) aparato eléctrico de alto voltaje. Es una condición simulada que el PWB está contaminado en su ambiente de trabajo, que resultado en salida o cortocircuito en el hueco de la pista de la superficie del PWB, siendo acompañado por el calor que lanza y que carboniza.



Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados 0



La manera de experimento es que los 50 descensos continuos de 0,1% soluciones del cloruro de amonio están caídos entre dos puntos en la superficie del PWB, 30 segundos por el descenso, dando vuelta en la CA de alto voltaje actual para hacer la prueba. 300V en primer lugar que intenta para generar 1A actual. Hay solución del cloruro de amonio en la superficie, después de actuales se enciende (con.) tan ella producirá resistencia que también pongan en evidencia calor, después la solución se evapora lentamente. el 2do descenso está prendido y labra a 50 descensos para considerar si el PWB tiene salida o no. Una vez que el PWB tiene contorneamiento 0.1A y excede 0,5 segundos, ha juzgado fracaso.



La calidad de CTI de la lamina refiere al valor externamente aplicado del voltaje y sin el fracaso de 50 descensos. Si es antedicho 300V pasajero, podemos aumentar el voltaje a 400V, 500V o 600V labran al elevado valor antes del fracaso, de que son los datos del laminite CTI.

Bicheng ofrece altos PWB de CTI (alto CTI 600V FR-4 y material apoyado de aluminio) que está trabajando en tal ambiente duro del alto voltaje, de la inmundicia y de la humedad.



El estándar del IEC 112 tiene 3 grados como sigue

Índice de seguimiento comparativo (en voltios) Clase
600 <> Yo
400 <> II
175 <> IIIA
100 <> IIIB



Según el estándar del IEC, el más pequeño un substrato del grado de CTI, la mejor resistencia al seguimiento. FR-4 normal se extiende 175-225V



Hoja de datos de FR-4 con CTI 600V

Artículos de la prueba Método de prueba Condición de prueba Unidad Valor típico
Tg IPC-TM-650 2.4.25D DSC 135
TD IPC-TM-650 2.4.24.6 TGA (EL 5% W.L) 310
T288 IPC-TM-650 2.4.24.1 TMA minuto 2
T260 IPC-TM-650 2.4.24.1 TMA minuto 15
Tensión termal IPC-TM-650 2.4.13.1 288℃, inmersión de la soldadura s >100
  IPC-TM-650 2.4.24 Antes del Tg ppm/℃ 55
CTE (Z-AXIS) IPC-TM-650 2.4.24 Después del Tg ppm/℃ 308
  IPC-TM-650 2.4.24 50-260℃ % 4,5
Permitividad (1GHz) IPC-TM-650 2.5.5.9 C-24/23/50 - 4,5
Tangente de la pérdida (1GHZ) IPC-TM-650 2.5.5.9 C-24/23/50 - 0,017
Resistencia de volumen IPC-TM-650 2.5.17.1 C-96/35/90 MΩ-cm 5.0x108
Resistencia superficial IPC-TM-650 2.5.17.1 C-96/35/90 5.0x107
Resistencia de arco IPC-TM-650 2.5.1 D-48/50+D-0.5/23 s 126
Avería dieléctrica IPC-TM-650 2.5.6 D-48/50+D-0.5/23 kilovoltio >45
Fuerza de cáscara (1oz) IPC-TM-650 2.4.8 288℃/10s N/mm [lb/in] 1,8 [10,28]
Fuerza flexural (LW/CW) IPC-TM-650 2.4.4 Mpa 550/450
Absorción de agua IPC-TM-650 2.6.2.1 D-24/23 % 0,1
Inflamabilidad UL94 C-48/23/50 Grado V-0
CTI IEC60112 Grado PLC 0 (>600V)



Capacidad del PWB de Bicheng (FR-4) 2022


Parámetro Valor
Cuentas de la capa1-32
Material del substrato FR-4 incluyendo el Tg135, el Tg150, el alto del Tg 170, alto CTI>600V etc.
Tamaño máximo Prueba que vuela: 900*600m m, prueba 460*380m m, ninguna prueba 1100*600m m del accesorio
Tolerancia del esquema del tablero ±0,0059"(0.15m m)
Grueso del PWB 0,0157" - 0,3937" (0.40m m--10.00m m)
Tolerancia del grueso (T≥0.8mm) el ±8%
Tolerancia del grueso (t<0.8mm) el ±10%
Grueso de la capa del aislamiento 0,00295" - 0,1969" (0.075m m--5.00m m)
Pista mínima 0,003" (0.075m m)
Espacio mínimo 0,003" (0.075m m)
Grueso de cobre externo los 35µm--los 420µm (1oz-10oz)
Grueso de cobre interno el 17µm--los 420µm (0.5oz - 12oz)
Agujero de taladro (mecánico) 0,0059" - 0,25" (0.15m m--6.35m m)
Agujero acabado (mecánico) 0,0039" - 0,248" (0.10m m--6.30m m)
DiameterTolerance (mecánico) 0,00295" (0.075m m)
Registro (mecánico) 0,00197" (0.05m m)
Relación de aspecto 12:1
Tipo de la máscara de la soldadura LPI
Min Soldermask Bridge 0,00315" (0.08m m)
Min Soldermask Clearance 0,00197" (0.05m m)
Enchufe vía diámetro 0,0098" - 0,0236" (0.25m m--0.60m m)
Tolerancia del control de la impedancia el ±10%
Final superficial HASL, HASL SI, ENIG, lata del IMM, IMM AG, OSP, finger del oro
Alto PWB de CTI 600V empleado 2.0m m FR-4 con HASL y los agujeros avellanados 1
