Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión

Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión

  • Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión
  • Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión
  • Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión
  • Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión
  • Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión
  • Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión
Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Technologies Limited
Certificación: UL
Número de modelo: BIC-457-V9.95
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 9.99-99.99
Detalles de empaquetado: vacío
Tiempo de entrega: 10 días laborables
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 45000 pedazos por mes
Contacto
Descripción detallada del producto
Materia prima: FR-4 Altura final del PWB: 1.6m m ±0.16
Externo final de la hoja: 2 onzas Final superficial: Oro de Immersin
Color de la máscara de la soldadura: Verde Color de la leyenda componente: Blanco
PRUEBA: Envío anterior de la prueba eléctrica del 100%

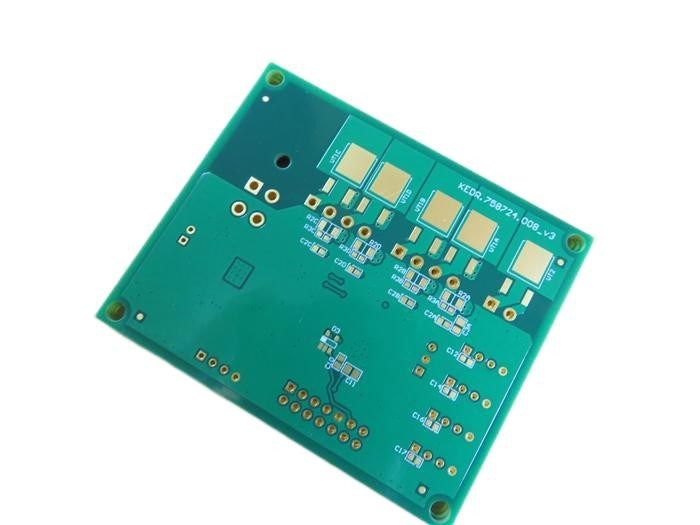

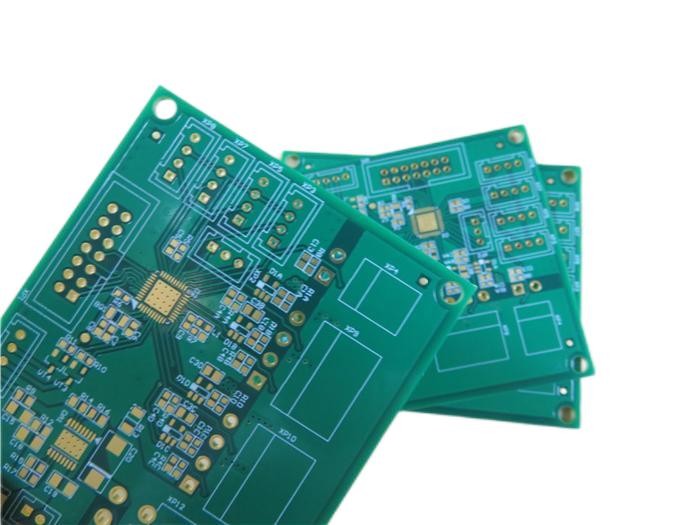

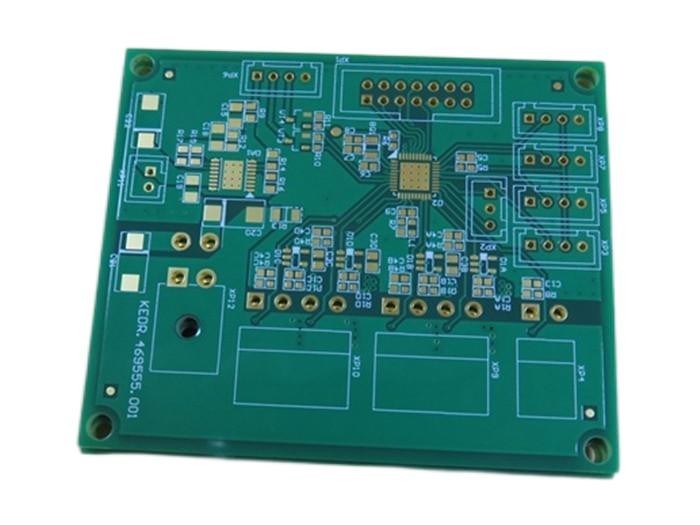

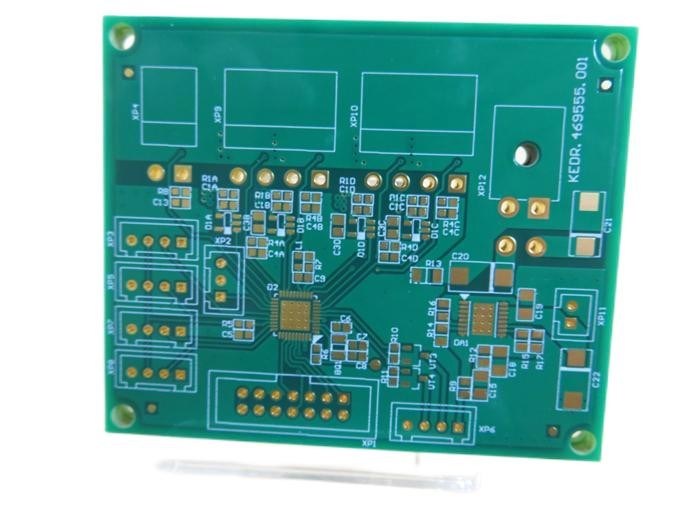

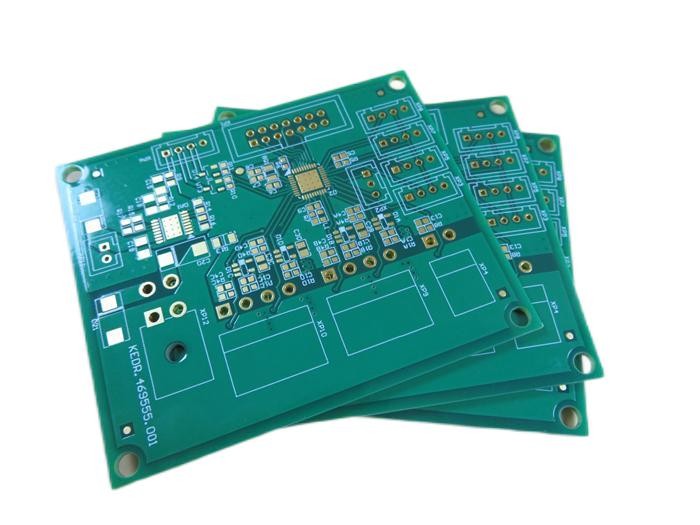

Prototipo rápido rápido 4 de la vuelta del PWB- placa de circuito de la capa empleada FR-4 con 2oz y oro de la inmersión

(Los tableros de los circuitos impresos son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)



1,1 descripción general

Éste es un tipo de plazo de ejecución rápido requirió el PWB de múltiples capas empleado el substrato FR-4 con Tg 150°C para el uso del interruptor de la fuente de alimentación. Es 1,60 milímetros estándar gruesos, la serigrafía blanca sobre máscara verde de la soldadura cubre ambos lados. Esto es un tablero de poder, cada capa 2oz verdadero se aplicó y un oro más grueso 4 pulgadas micro se platea en los cojines. La materia prima se utiliza de ITEQ IT-158, tablero entero que suministra 1 encima del PWB. Se fabrican por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno los 25 paneles se embalan para el envío.



1,2 características y ventajas

1. El PWB del Tg muestra resistencia termal excepcional y conveniente medios para el proceso sin plomo;

2. Absorción de la humedad muy baja y una mejor resistencia de CAF;

3. El oro tiene buena resistencia de oxidación y buena disipación de calor;

4. El oro tiene tiempo de almacenamiento largo, él se puede almacenar por más de 1 año en bolso de vacío;

5. Precio competitivo y servicio puntual;

6. ISO9001, ISO14001, ISO13485, UL certificó la fábrica de fabricación;

7. Más que los años 18+ de experiencia del PWB;

8. Tarifa de la denuncia del cliente: <1>

9. Servicio a domicilio del envío;



Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión 0



1,3 especificaciones del PWB

TAMAÑO DEL PWB 78 x 65mm=1PCS
TIPO DEL TABLERO PWB de múltiples capas
Número de capas 4 capas
Componentes superficiales del soporte
A través de componentes del agujero
PILA DE LA CAPA cobre ------- capa SUPERIOR de 70um (2oz) +plate
Prepreg 7628 0.195m m
cobre ------- 70um (2oz) MidLayer 1
FR-4 0.2m m
cobre ------- 70um (1oz) MidLayer 2
Prepreg 7628 0.195m m
cobre ------- capa de 70um (2oz) +plate BOT
TECNOLOGÍA
Rastro y espacio mínimos: milipulgada 11,81 milipulgadas/7,8
Agujeros mínimos/máximos: 0,5 milímetros/3,5 milímetros
Número de diversos agujeros: 7
Número de agujeros de taladro: 125
Número de ranuras molidas: NO
Número de recortes internos: NO
Control de la impedancia: NO
Número de finger del oro: NO
MATERIAL DEL TABLERO
Epóxido de cristal: FR-4 Tg150℃, er<5>
Externo final de la hoja: 2 onzas
Hoja final interna: 2 onzas
Altura final del PWB: 1,6 milímetros ±0.16
EL PLATEAR Y CAPA
Final superficial Oro de la inmersión (32,1%) 0.1µm encima el níquel de los 3µm
Suelde la máscara para aplicarse a: SUPERIOR e inferior, mínimo de 14 micrones
Color de la máscara de la soldadura: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCA
Lado de la leyenda componente SUPERIOR e inferior.
Color de la leyenda componente Blanco, IJR-4000 MW300, marca de Taiyo
Fabricante Name o logotipo: Marcado en el tablero en un conductor y un ÁREA LIBRE leged
VÍA Plateado a través del agujero (PTH), talla 0,5 mínima milímetro.
GRADO DE FLAMIBILITY Aprobación de la UL 94-V0 MÍNIMA.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



1,4 usos

Detector del radar

Multiplexor

Sistema integrado

Alarma inalámbrica

aumentador de presión 5G

Dispositivo periférico

Módem móvil

Amplificadores del RF

Mezclador equilibrado

Retransmisiones (automotriz e industrial)



Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión 1



1,5 capacidad de la entrega rápida

Tipos Plazo de ejecución normal (del 1) Plazo de ejecución rápido (del 1)
2L 5 días 1 día
4L 5 días 2 días
6L 6 días 3 días
8L 7 días 4 días
10L 9 días 6 días
12L 10 días 6 días
14L 13 días 7 días
16L 14 días 7 días
18L 15 días 9 días
20L 16 días 10 días
22L 17 días 11 días
24L 18 días 12 días
26L 19 días 13 días
28L 20 días 14 días
30L 21 días 15 días
32L 22 días 16 días
>32 capas Pendiente Pendiente

Nota:
el plazo de ejecución 1.The está para la nueva orden
2.Exclude domingo, días de fiesta
3.There es limitación de la orden cada día.
tiempo de envío 4.Exclude
técnicas especiales 5.Exclude, tales como cobre pesado, máscara peelable, persianas/enterrado vía el etc.
comunicaciones 6.Exclude para dirigir preguntas.



Prototipo rápido rápido de la vuelta del PWB placa de circuito de 4 capas empleada FR-4 con 2oz y oro de la inmersión 2
