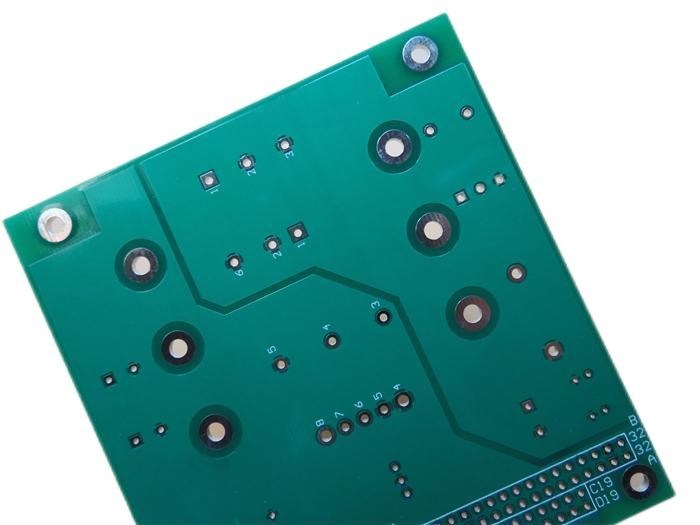

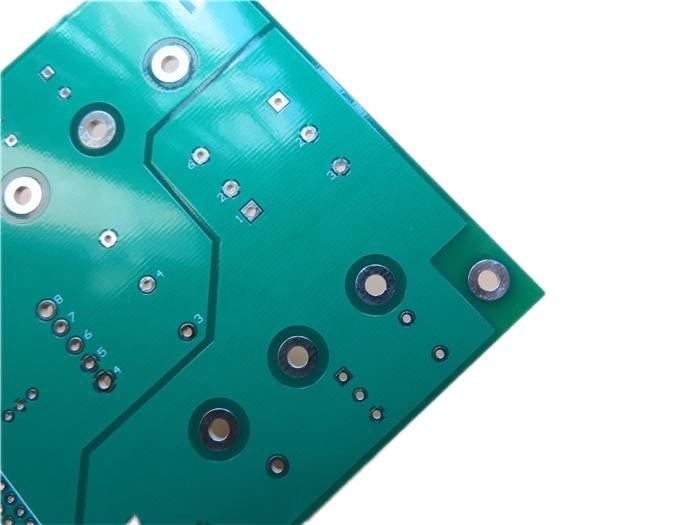

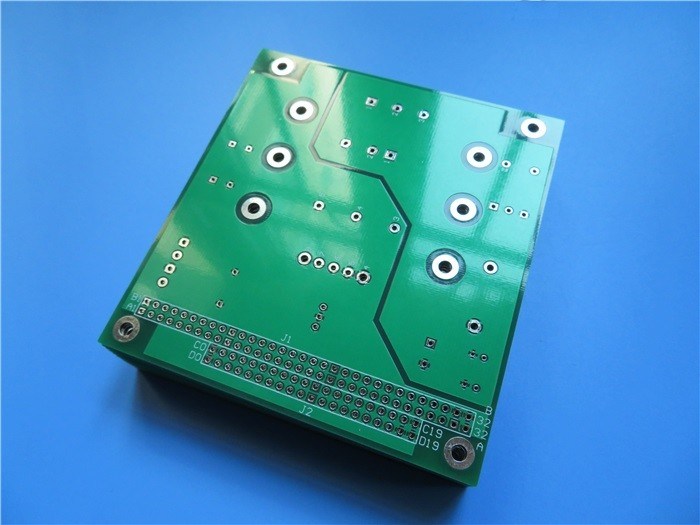

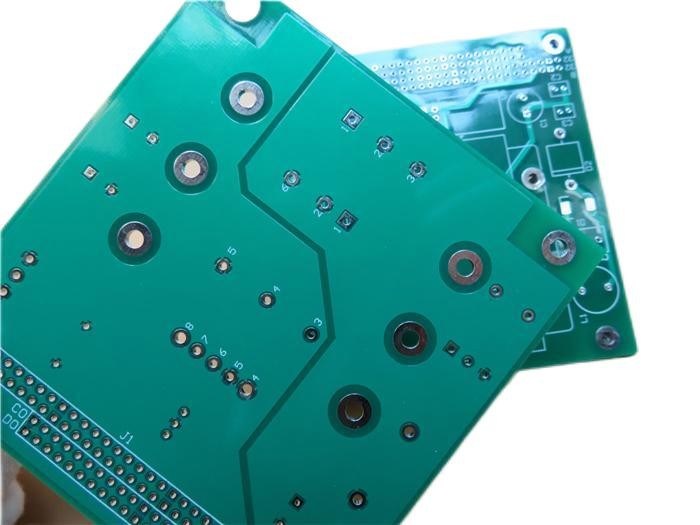

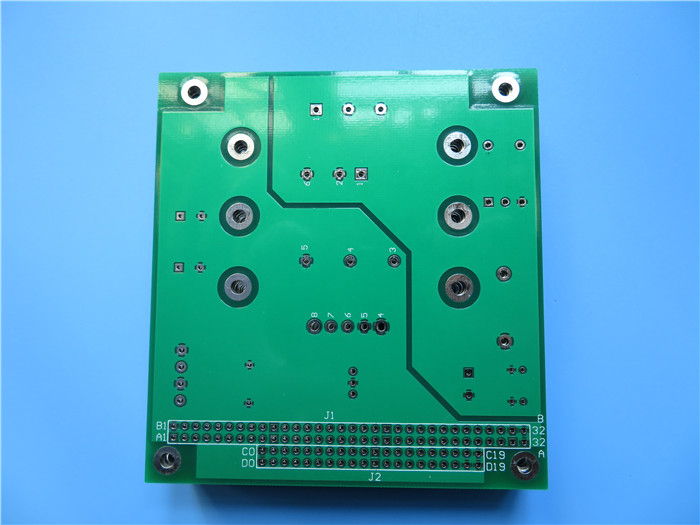

Placa de circuito de alta potencia de PCB de cobre pesado construida en FR-4 con 3 oz de cobre
(Las placas de circuitos impresos son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)
1.1 Descripción general
Se trata de un tipo de PCB de cobre pesado construido sobre sustrato FR-4 con Tg 135 ° C para la aplicación de sistemas UPS.pantalla de seda blanca(Taiyo) en verdemáscara de soldadura(Taiyo) yHASLEl material de base es de ITEQ suministrando 1 hasta PCB por panel. Se fabrican según IPC 6012 Clase 2 utilizando los datos de Gerber suministrados. Cada 25 paneles están envasados para el envío.
1.2 Características yElse ajusta
1Es compatible sin plomo.
2Excelente humedecimiento durante la soldadura de componentes y puede evitar la corrosión del cobre.
3Mejor disipación de calor de alto calor generado por corriente grande
4. Certificado UL, ISO14001, IATF16949
5Prueba de fiabilidad, prueba de resistencia al aislamiento y prueba de contaminación iónica
6Tiempo de entrega rápido: 3-5 días
7- Tasa de quejas de los clientes: < 1%
1.3 Especificaciones de los PCB
| Tamaño del PCB |
Se trata de una prueba de la calidad de los productos. |
| Tipo de tablero |
PCB de doble cara |
| Número de capas |
2 Capas |
| Componentes montados en la superficie |
- Sí, es cierto. |
| A través de componentes perforados |
- Sí, es cierto. |
| El nivel de la carga |
cobre ------- 105 mm (3 onzas) |
| FR-4 1,5 mm |
| cobre ------- 105 mm (3 onzas) |
| La tecnología |
|
| Traza y espacio mínimos: |
12 mil / 8 mil |
| Agujas mínimas / máximas: |
0.65 mm / 3.175 mm |
| Número de agujeros diferentes: |
9 |
| Número de agujeros de perforación |
87 |
| Número de ranuras fresadas: |
0 |
| Número de recortes internos: |
0 |
| Control de la impedancia: |
0 |
| Número del dedo dorado: |
0 |
| Materiales para el tablero |
|
| Vidrio epoxi: |
FR-4 Tg 135°C, er< 5.4.IT-140, ITEQ. |
| Folios finales exteriores: |
3 onzas |
| En el interior de la lámina final: |
3 onzas |
| Altura final del PCB: |
1.6 mm ± 0.16 |
| Revestimiento y revestimiento |
|
| Finalización de la superficie |
HASL 6.25um |
| Máscara de soldadura Aplicar a: |
En la parte superior y inferior, 12 micrones mínimo |
| Color de la máscara de soldadura: |
Verde, PSR-2000 GT600D, suministrado por Taiyo. |
| Tipo de máscara de soldadura: |
El LPSM |
| Conto/corte |
Enrutamiento |
| Marcado |
|
| Lado de la leyenda del componente |
Por encima y por debajo. |
| Color de la leyenda del componente |
Blanco, IJR-4000 MW300, suministrado por Taiyo. |
| Nombre o logotipo del fabricante: |
Marcado en el tablero en un conductor y con piernas |
| VIA |
cubierto por un agujero (PTH) |
| Clasificación de la inflamabilidad |
Se aplicará la norma de homologación de tipo ISOFIX. |
| TOLERANCIA de las dimensiones |
|
| Dimensión del contorno: |
0.0059" |
| El revestimiento del tablero: |
0.0029" |
| Tolerancia del taladro: |
0.002" |
| TEST |
Prueba eléctrica al 100% antes del envío |
| Tipo de obra de arte a suministrar |
archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
| Área de servicio |
En todo el mundo. |
1.4Aplicaciónel
Inversores de potencia
Convertidor de energía de CA a CC
Suporte de energía UPS ininterrumpido
Fuente de alimentación de montaje RACk
Fuente de alimentación de Cosel
Fuente de alimentación de conmutación AC/DC
Inversor de alimentación
Sistemas de aire acondicionado
Conversores de CC a CC
Inversor de 5000 vatios
1.5 Cobre pesado
Por lo general,la lámina de cobre de PCB con un grosor nominal igual o superior a 105 μm se denomina colectivamente lámina de cobre gruesa (incluida la lámina de cobre electrolítica tratada en superficie y la lámina de cobre laminada)La industria de la fabricación de PCB y papel de cobre en el país y en el extranjero está más acostumbrada a dividir específicamente la película de cobre gruesa en tres variedades basadas en su grosor nominal.con un espesor de105 μm (≥ 3 oz) ~ 240 μmo superior se denomina lámina de cobre gruesa; la que tiene un grosor de 300 μm o superior se llama lámina de cobre súper gruesa; la que tiene un grosor de 600 μm o superior se conoce como lámina de cobre súper MAX.
La espesa lámina de cobre ymuy gruesaAdemás de su rendimiento electrolítico convencional de la lámina de cobre (o lámina de cobre laminada),También tiene un rendimiento especial como la capa conductora de la placa de alta corriente o la capa metálica de enfriamiento del núcleo interno de la PCB de alta corriente., y otros requisitos especiales de rendimiento. Estos requisitos especiales de rendimiento deben cumplir las condiciones de aplicación, las condiciones de procesamiento y otros aspectos de sus productos posteriores.Los requisitos de rendimiento de la aplicación se expresan principalmente en las características de que el circuito conductor de cobre grueso puede transportar establemente alta corriente, y puede distribuir mejor el alto calor generado por la alta corriente cargada en un sustrato.
En los últimos años, con la expansión del campo de aplicación de la placa de circuito impreso de cobre pesado, y el aumento de la producción y las ventas,También se ha mejorado significativamente la producción y las ventas de láminas de cobre gruesas.Según las estadísticas, su producción y ventas han representado el 5 ~ 6% de la producción y ventas mundiales de papel de cobre electrónico, que es de 17,000 ~ 20,000 toneladas / año.
1.6 Más muestras de PCB de cobre pesado
