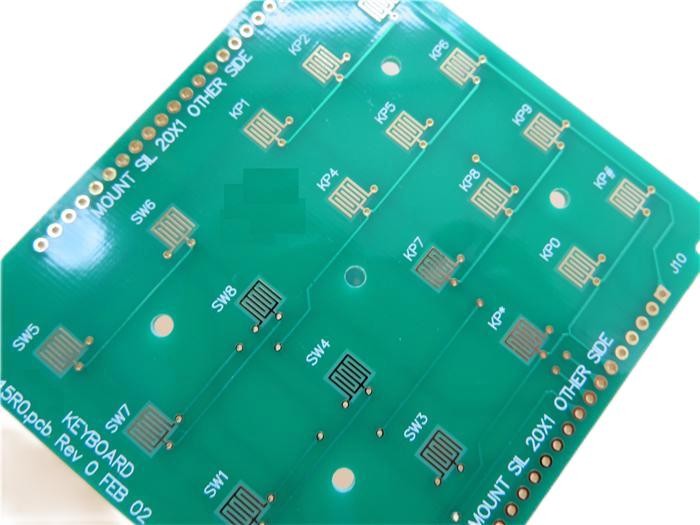

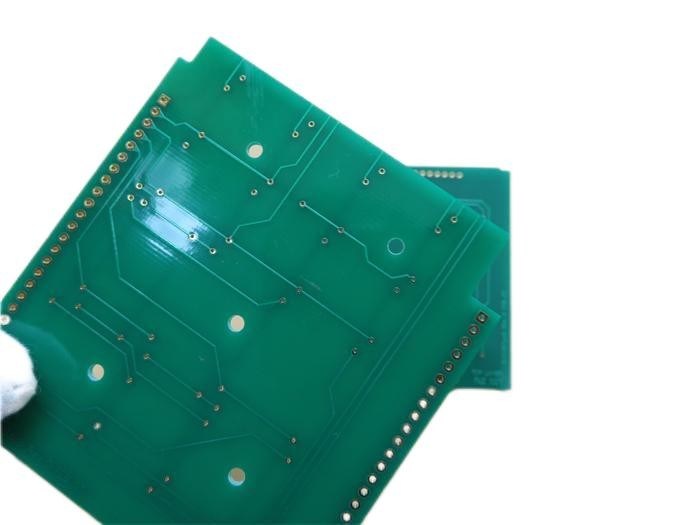

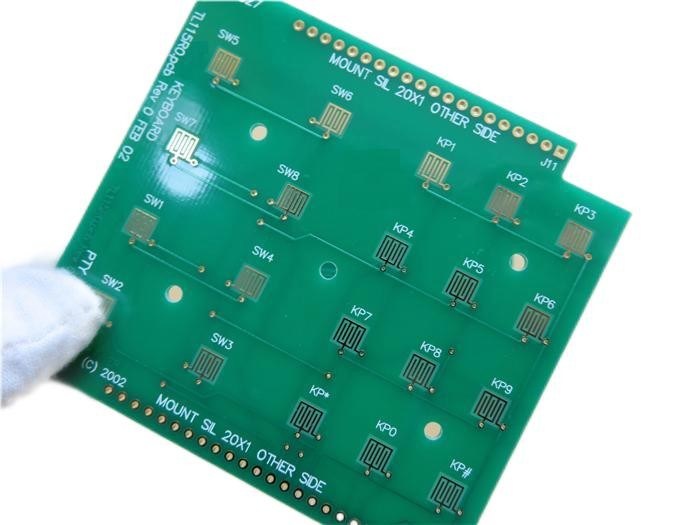

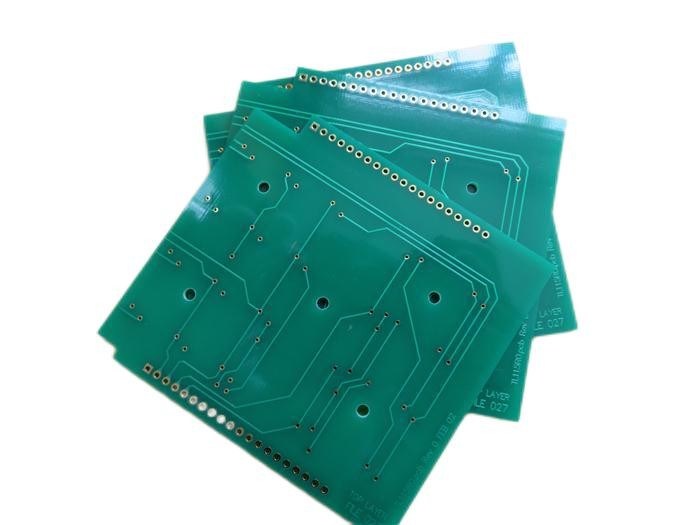

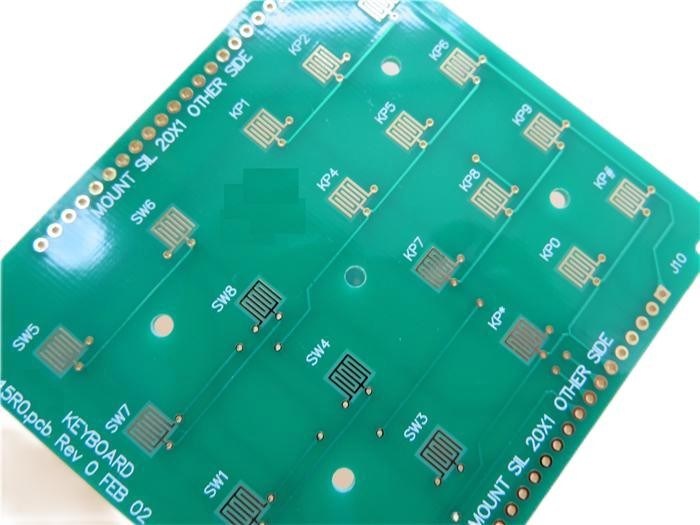

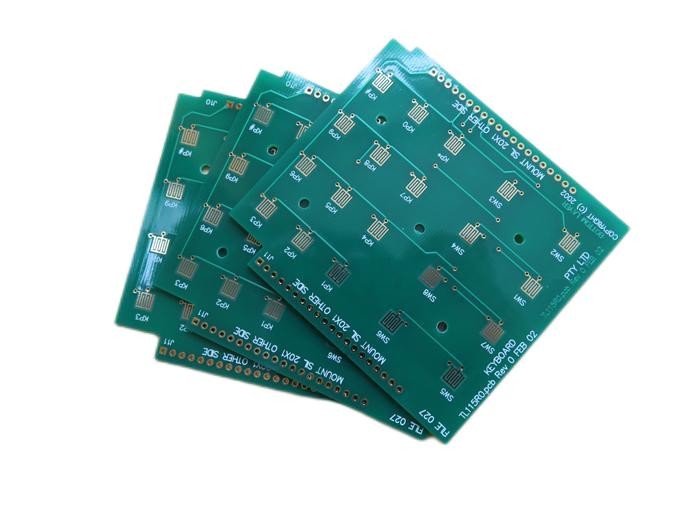

Placa de circuito impreso para teclado con oro duro, construida sobre FR-4 Tg170 con máscara de soldadura verde

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)





1.1 Descripción general

Este es un tipo de placa de circuito de doble cara construida sobre sustrato FR-4 con Tg 170°C para la aplicación de teclado. Tiene 1,6 mm de espesor con serigrafía blanca(Taiyo) sobre máscara de soldadura verde (Taiyo) y oro duro en las almohadillas. El material base es de Shengyi, suministrando 1 PCB por panel. Se fabrican según IPC 6012 Clase 2 utilizando datos Gerber suministrados. Cada 25 placas se empaquetan para su envío.





1.2 Características y beneficios1. Material estándar industrial con Tg alto (170°C por DSC) y excelente fiabilidad térmica;2. Ensamblajes sin plomo con una temperatura máxima de reflujo de 260°C;

3. El proceso SMT es resistente a la soldadura por reflujo, resistente a la retrabajabilidad;

4. Entrega rápida y puntual;

5. Fábrica de fabricación certificada ISO9001, ISO14001, UL;

6. Precio competitivo;

7. No se aceptan quejas de calidad para ahorrar dinero;

8. Verificación CADCAM rápida y cotización de PCB gratuita.

1.

3



Placa de circuito dura del oro del PWB del telclado numérico empleada Tg170 FR-4 con la máscara verde de la soldadura



AplicacionesArtículo Descripción

Requisito Actual Información básica Tipo de placa
PCB de doble cara PCB de doble cara 2 capas 2 capas
2 capas 65 x 71 mm = 1UP 65 x 71 mm = 1UP
65 x 71 mm = 1UP Tipo de laminado Tipo de laminado
FR4 TG≥170: CTI:175V-249V FR4 TG≥170: CTI:175V-249V / /
Tai yo TG ≥ 170°C TG ≥ 170°C
TG ≥ 170°C 1,6 +/- 10% mm 1,6 +/- 10% mm
1,57 mm Espesor de chapado Espesor de Cu PTH
>20 um 22,13um Espesor de Cu de capa interna 1/1 OZ
1/1 OZ 35 um 35 um
45,1 um Máscara de soldadura Tipo de material
LP-4G G-05 S-380w Nan Ya Nan Ya
Tai yo Verde Verde
Blanco Ambas caras Ambas caras
Ambas caras Sin desprendimiento Sin desprendimiento
26,93 um Prueba de cinta 3M SIN Desprendimiento
sin desprendimiento Leyenda Ancho de pista (mm)
S-380W S-380w Proveedor Tai yo
Tai yo Blanco Blanco
Blanco Ambas caras Ambas caras
Ambas caras Sin desprendimiento Sin desprendimiento
sin desprendimiento Circuito Ancho de pista (mm)
0,203 +/- 20% mm 0,195 mm Espaciado (mm) 0,203 +/- 20% mm
0,199 mm Oro electroplateado Níquel
100u" 112u" Oro 10u"
11,11u" Pruebas de fiabilidad Prueba de choque térmico
288±5°C, 10seg, 3 ciclos SIN Decoloración, SIN Delaminación prueba de soldabilidad 245±5°C
100% humectación Función Prueba eléctrica
100% aprobado Deformación y torsión IPC-A 600H clase 2, IPC_6012C CLASE 2
100% Aprobado Deformación y torsión <= 0,75%
100% Aprobado Deformación y torsión <= 0,75%
0,26% V-Groove Espesor de corte en V
0,4 +/- 0,1 mm 0,41 mm Ángulo 30 +/- 5
30° Tabla de taladro (mm) T1
PTH 0,508 +/- 0,075 mm T3 PTH
0,710 +/- 0,075 mm T3 NPTH
5,000 +/- 0,05 mm 1. 4
