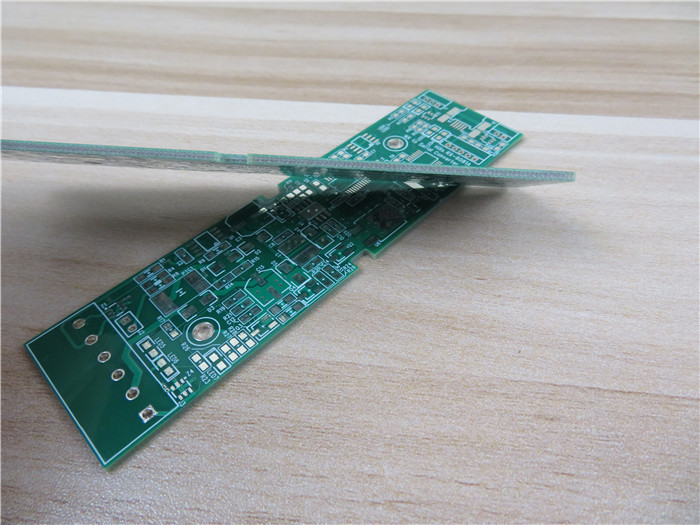

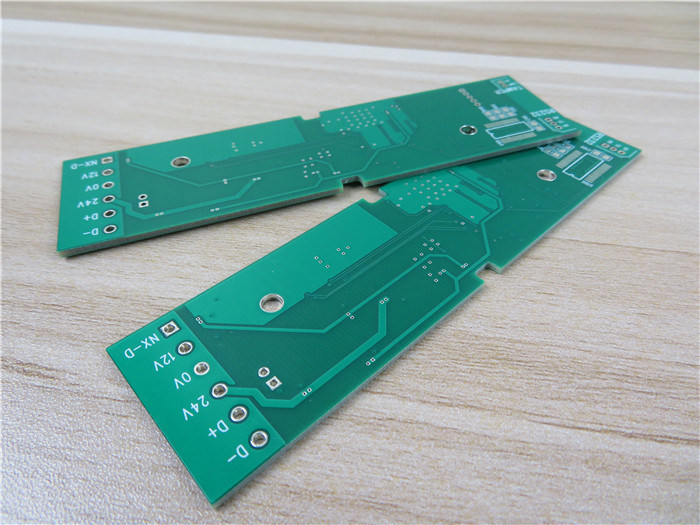

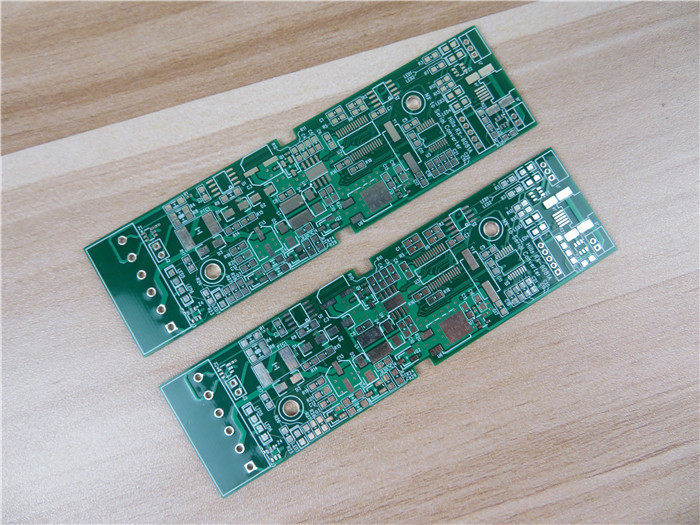

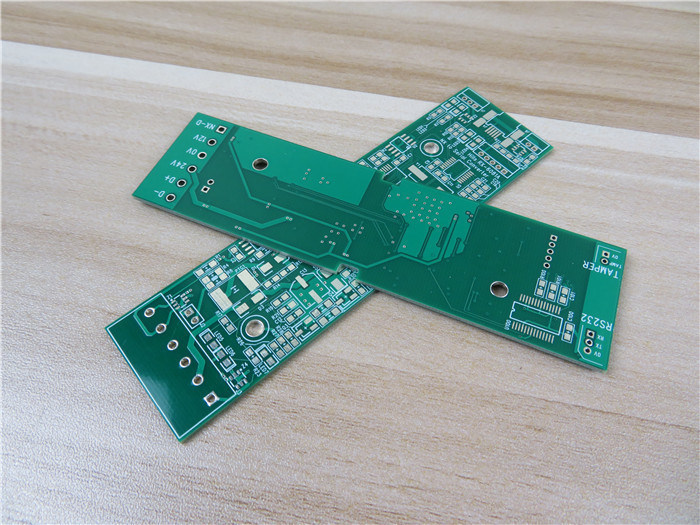

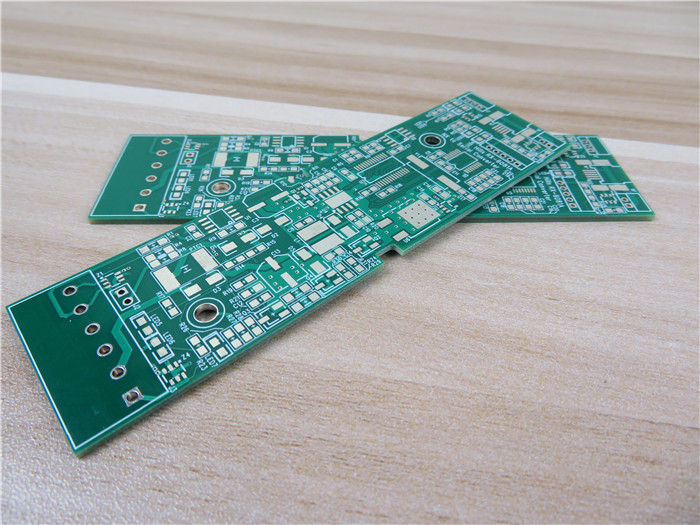

High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg
High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg High-Tg Lead Free Green Printed Circuit Board Built on TU-768 Core and TU-768P Prepreg
Contactar ahora

Placa de circuito impresa verde sin plomo Alto-Tg empleada la base TU-768 y TU-768P Prepreg

Cantidad de orden mínima : 1 Precio : USD 2.99-9.99 PER PIECE
Detalles de empaquetado : vacío Tiempo de entrega : 10 DÍAS LABORABLES
Condiciones de pago : T/T, Western Union Capacidad de la fuente : 45000 pedazos por mes
Lugar de origen: China Nombre de la marca: Bicheng Technologies Limited
Certificación: UL Número de modelo: BIC-502-V0.55

Información detallada
Número de capas: 4 Epoxi: TU-768
Lámina final: 1,5 onzas Altura final del PWB: 1,6 milímetros el ±10%
Acabado superficial: HASL LF Color de máscara de soldadura: Verde
Color de la leyenda componente: Blanco Prueba: 100% de envío previo de prueba eléctrica

Descripción de producto

Placa de Circuito Impreso Verde Sin Plomo de Alta Tg Fabricada con Núcleo TU-768 y Preimpregnado TU-768P

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)





Los laminados/preimpregnados TU-768 / TU-768P están hechos de vidrio E tejido de alta calidad recubierto con el sistema de resina epoxi, que proporciona a los laminados la característica de bloqueo UV y compatibilidad con el proceso de inspección óptica automatizada (AOI). Estos productos son adecuados para placas que necesitan sobrevivir a ciclos térmicos severos o experimentar un trabajo de ensamblaje excesivo. Los laminados TU-768 exhiben un excelente CTE, resistencia química superior y estabilidad térmica, además de propiedades de resistencia a CAF.



Placa de circuito impresa verde sin plomo Alto-Tg empleada la base TU-768 y TU-768P Prepreg



Aplicaciones Principales

Electrónica de Consumo

Servidor, estación de trabajo

Automotriz





Características Clave

Compatible con proceso sin plomo

Excelente coeficiente de expansión térmica

Propiedad anti-CAF

Resistencia química y térmica superior

Fluorescencia para AOI

Resistencia a la humedad





Nuestra Capacidad de PCB (TU-768)

Material de PCB: Resina Epoxi de Alta Tg y Alta Fiabilidad Térmica
Designación: TU-768
Constante dieléctrica: 4.3
Número de capas: Doble capa, Multicapa, PCB Híbrido
Peso del cobre: 0.5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm), 3 oz (105 µm), 4 oz (140 µm), 5 oz (175 µm)
Espesor de PCB: 10 mil (0.254 mm), 15 mil (0.381 mm), 20 mil (0.508 mm), 25 mil (0.635 mm), 30 mil (0.762 mm), 62 mil (1.575 mm)
Tamaño de PCB: ≤ 400 mm X 500 mm
Máscara de soldadura: Verde, Negro, Negro Mate, Azul, Azul Mate, Amarillo, Rojo, etc.
Acabado superficial: Cobre desnudo, HASL, ENIG, OSP, Estaño por inmersión, Plata por inmersión, etc.
Tecnología: HDI, Vía en pad, Control de impedancia, Vía ciega/Vía enterrada, Plateado de borde, BGA, Agujeros avellanados, etc.



Placa de circuito impresa verde sin plomo Alto-Tg empleada la base TU-768 y TU-768P Prepreg



Propiedades Típicas de TU-768

  Valores Típicos Acondicionamiento IPC-4101 /126
Térmico
Tg (DMA) 190 °C
Tg (DSC) 180 °C   > 170 °C
Tg (TMA) 170 °C E-2/105
Td (TGA) 350 °C   > 340 °C
CTE eje x 11~15 ppm/°C   N/A
CTE eje y 11~15 ppm/°C E-2/105 N/A
CTE eje z 2.70%   < 3.0%
Estrés Térmico, Flotación en soldadura, 288 °C > 60 seg A > 10 seg
T260 > 60 min   > 30 min
T288 > 20 min E-2/105 > 15 min
T300 > 2 min   > 2 min
Inflamabilidad 94V-0 E-24/125 94V-0
DK & DF
Permitividad (RC 50%) @10GHz 4.3
Tangente de pérdida (RC 50%) @10GHz 0.018
Eléctrico
Permitividad (RC50%)
1GHz (método SPC/4291B) 4.4 / 4.3   < 5.2
5GHz (método SPC) 4.3 E-2/105 N/A
10GHz (método SPC) 4.3   N/A
Tangente de pérdida (RC50%)
1GHz (método SPC/4291B) 0.019 /0.018   < 0.035
5GHz (método SPC) 0.021 E-2/105 N/A
10GHz (método SPC) 0.023   N/A
Resistividad volumétrica > 1010 MΩ·cm C-96/35/90 > 106 MΩ·cm
Resistividad superficial > 108 MΩ C-96/35/90 > 104 MΩ
Rigidez dieléctrica > 40 KV/mm A > 30 KV/mm
Ruptura dieléctrica > 50 kV A > 40 KV
Mecánico
Módulo de Young
Dirección de deformación 25 GPa A N/A
Dirección de relleno 22 GPa
Resistencia a la flexión
A lo largo > 60,000 psi A > 60,000 psi
A lo ancho > 50,000 psi A > 50,000 psi
Resistencia al pelado, lámina de cobre RTF de 1.0 oz 7~9 lb/in A > 4 lb/in
Absorción de agua 0.18% E-1/105+D-24/23 < 0.8 %



Placa de circuito impresa verde sin plomo Alto-Tg empleada la base TU-768 y TU-768P Prepreg
