PWB de alta frecuencia de 6 capas empleado 3 corazones de 20mil RO4003C y de 4mil RO4450F para el altímetro de radar

6 capas de PCB de alta frecuencia construidas en 3 núcleosS de20 mil RO4003C y 4 mil RO4450F para el altímetro de radar

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son sólo para referencia)

Hola a todos.

¡Saludos cálidos!

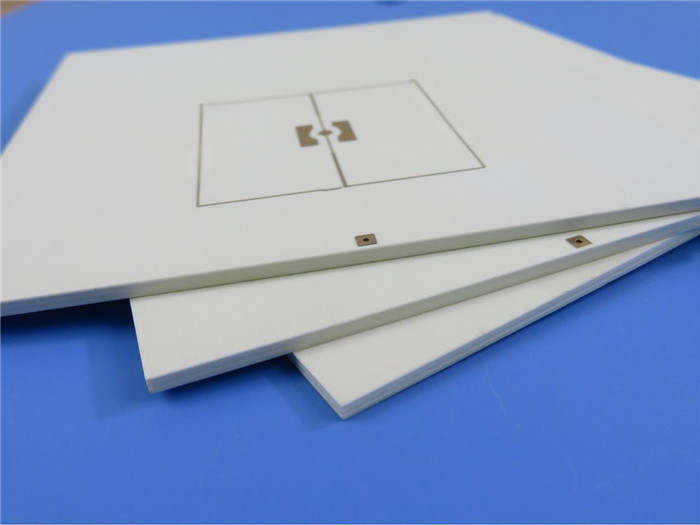

Hoy hemos hablado de un tipo de PCB de alta frecuencia de 6 capas. Está construido en 3 núcleos de 20mil RO4003C con bondply RO4450F para la aplicación de altímetro de radar.

Como todos saben, hay 6 núcleos en la familia RO4003C, es decir, de 8 milímetros (0,203 mm) a 60 milímetros (1,524 mm).

Así que es muy interesante que el apilamiento de 4 capas se puede hacer de muchas maneras diferentes.

La siguiente es la bLas especificaciones asic.

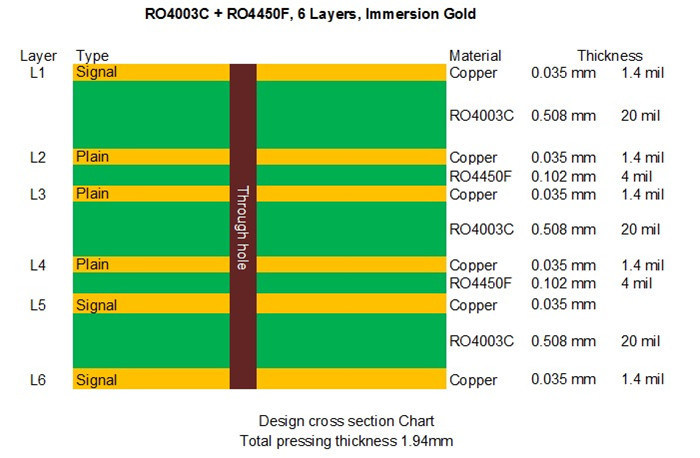

Material de base: RO4003C 0,508 mm x 3 hojas, RO4450F 0,102 mm x 1 hoja

Número de capas: 6 capas

Tipo: 1 PCB por panel con corte en V

Formato: 129 mm x 75 mm = 1 tipo = 1 pieza

Finalización de la superficie: oro de inmersión

Peso de cobre: capa exterior 35 μm/ capa interior 35 μm

Máscara de soldadura / Leyenda: Verde / Blanco

Altura del PCB final: 1,94 mm

La norma: IPC 6012 Clase 2

Embalaje: 20 paneles están envasados para su envío.

Tiempo de ejecución: 10 días hábiles

Duración: 6 meses

Características y beneficios

1) RO4003C presenta una constante dieléctrica estable en un amplio rango de frecuencias, lo que lo convierte en un sustrato ideal para aplicaciones de banda ancha;

2) La reducción de la pérdida de señal en la aplicación de alta frecuencia satisface las necesidades de desarrollo de la tecnología de comunicación;

3) fábrica con certificación UL, ISO14001, IATF16949;

4) Taller de 16000 metros cuadrados;

5) Más de 18 años de experiencia en PCB;

Aplicaciónel

Antenna de satélite, divisor de energía, radiofrecuencia, divisor de energía

Hoja de datos de PCB
