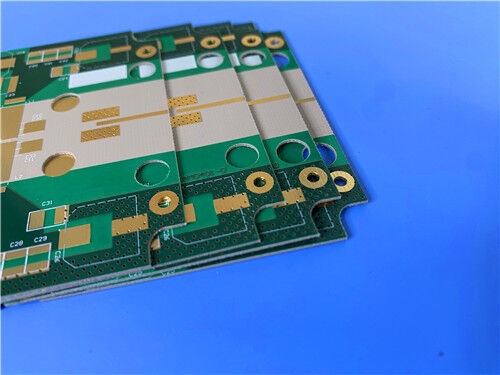

Rogers RT/duroide 6202 DK 2.94 a 3.06 Soluciones de laminados y fabricados de PCB de alta frecuencia construidas sobre un sustrato de 20 milímetros con ENIG

Descripción de producto

En el diseño de estructuras de microondas complejas, desde antenas de matriz en fase hasta sistemas de radar aerotransportados, la selección de materiales juega un papel decisivo para lograr un rendimiento fiable y repetible.Los datos de las pruebas de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad de los equipos de seguridad.es un laminado de baja pérdida y baja constante dieléctrica con un armamento de vidrio tejido limitado,diseñados para proporcionar la estabilidad eléctrica y mecánica esencial para aplicaciones de alta frecuencia exigentes.

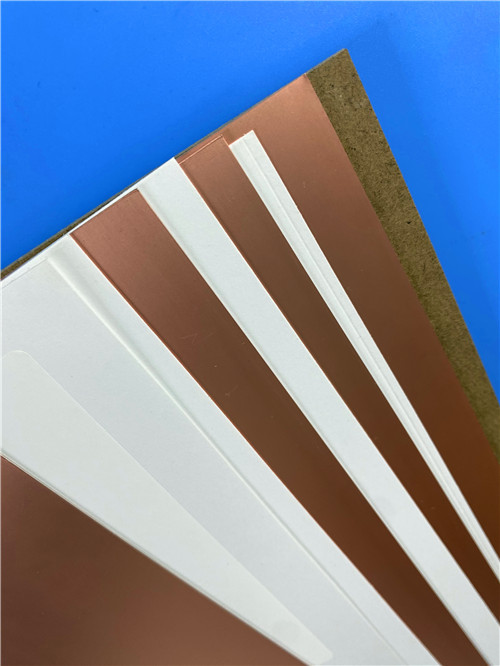

NT1 de la mujerde 1 oz. a 2 oz./ft2 depositados por electrodoso bienpapel laminado de cobreSu excelente estabilidad dimensional (0,05 a 0,05 mm) es muy buena para la fabricación de materiales de alta calidad.07 mils/pulgada) a menudo elimina la necesidad de doble grabado para lograr tolerancias de posición ajustadas, simplificar la fabricación y mejorar el rendimiento.

Propiedades clave a simple vista:

Nota: Dk varía según el grosor de los laminados de 0,005" es 3,06 ± 0.04; los laminados de 0,010" y 0,015" son 3,02 ± 0.04Los laminados ≥ 0,020" son 2,94 ± 0.04.

Aplicaciones

Antennas de matriz en fase

Sistemas de radares terrestres y aerotransportados Performance confiable en ambientes adversos

Antenas GPS Dk estable para un posicionamiento preciso

Planas traseras de energía

Evitación de colisiones en las líneas aéreas comerciales confiabilidad de misión crítica

Redes de formación de haz Performance eléctrica constante en todas las matrices

Circuitos complejos multicapa de alta confiabilidad

Fabricación de PCB a medida en RT/duroide 6202

Como fabricante especializado de placas de circuitos impresos de alta frecuencia, ofrecemos servicios integrales de fabricación utilizando Rogers RT/duroid 6202 y otros materiales avanzados.La siguiente especificación detalla una implementación representativa de PCB rígidos de 2 capas::

Detalles de la construcción del PCB:

Las estadísticas de PCB:

Baja pérdida para el rendimiento de alta frecuencia:

RT/duroide 6202 ofrece un factor de disipación de sólo 0,0015 a 10 GHz,Minimizar la atenuación de la señal en las líneas de transmisión y garantizar un excelente rendimiento de alta frecuencia en las bandas de microondas y de ondas milimétricas.

Estabilidad dimensional excelente:
Con una estabilidad dimensional de 0,05 a 0,07 mils/pulgada obtenida mediante un reforzamiento de vidrio tejido limitado, RT/duroide 6202 a menudo elimina el doble grabado, reduce los errores de registro,y mejora los rendimientos de fabricación para los diseños de tolerancia estrecha.

Expansión en el plano:
El eje X y el eje Y CTE de 15 ppm/°C están muy parecidos al cobre, lo que reduce la tensión en los orificios atravesados y mejora la fiabilidad a través del ciclo térmico.La baja CTE del eje Z de 30 ppm/°C mejora aún más la estabilidad dimensional en las construcciones multicapa.

Bajo coeficiente térmico de Dk:
A sólo 5 ppm/°C sobre -50 a +150°C, la constante dieléctrica permanece muy estable a través de la temperatura, asegurando un rendimiento eléctrico constante en ambientes sujetos a amplios cambios de temperatura.

Resistencia térmica y a la humedad:

1. La temperatura de descomposición (Td) de 500 °C proporciona una amplia ventana de procesamiento
2. La conductividad térmica de 0,68 W/m·K ayuda a la disipación del calor
3. La absorción de humedad de sólo 0,04% mantiene propiedades eléctricas estables en condiciones húmedas
4. La clasificación de inflamabilidad UL 94 V-0 garantiza el cumplimiento de la seguridad

Refracción muy baja:
El material presenta una contracción de grabado muy baja, lo que contribuye a una definición precisa de las características y un rendimiento de circuito repetible.

Calidad y disponibilidad

Todas las placas se fabrican de acuerdo con los estándares de calidad IPC-Clase-2, lo que garantiza una fiabilidad sólida para aplicaciones comerciales, industriales y relacionadas con la defensa.Se realizará un ensayo eléctrico del 100% antes del envío para garantizar la integridad funcional..

Nuestra capacidad de producción se extiende a la disponibilidad mundial, con envío flexible y soporte logístico para los requisitos de prototipo y volumen.Ofrecemos una respuesta rápida y precios competitivos mientras mantenemos un estricto control del proceso.

Para las consultas sobre los apilamientos personalizados, los tamaños de los paneles, las hojas de cobre alternativas (electrodepositadas o enrolladas) u otras configuraciones,Por favor, póngase en contacto con nuestro equipo de ingeniería de ventas ̇ estamos listos para apoyar sus requisitos de placa de circuito de alta frecuencia.
