PWB de alta frecuencia de la placa de circuito DK6.15 DF 0,002 del PWB 2-Layer Rogers 3006 25mil 0.635m m de la microonda de Rogers RO3006

Placa de Circuito Impreso Rogers RO3006 de Microondas de 2 Capas Rogers 3006 25mil 0.635mm DK6.15 DF 0.002 PCB de Alta Frecuencia

(Las Placas de Circuito Impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)

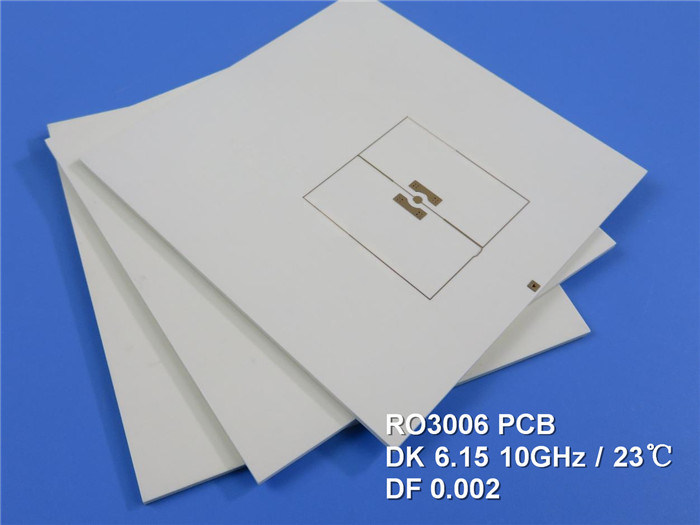

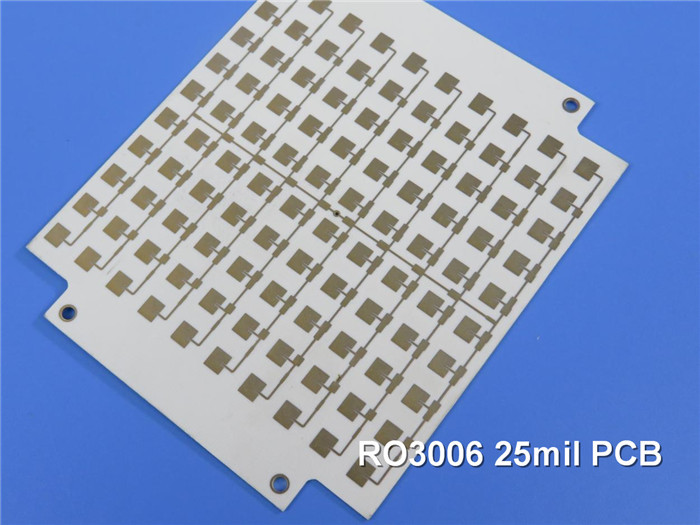

Rogers RO3006 Los materiales de circuito de alta frecuencia son compuestos de PTFE con relleno cerámico diseñados para su uso en aplicaciones comerciales de microondas y RF. Fue diseñado para ofrecer una estabilidad eléctrica y mecánica excepcional a precios competitivos. Las propiedades mecánicas son consistentes. Esto permite al diseñador desarrollar diseños de placas multicapa sin encontrar problemas de deformación o fiabilidad.Los materiales RO3006 exhiben un coeficiente de expansión térmica (CTE) en los ejes X e Y de 17 ppm/°C. Este coeficiente de expansión coincide con el del cobre, lo que permite que el material exhiba una excelente estabilidad dimensional, con una contracción típica después del grabado y horneado de menos de 0.5 milésimas por pulgada. El CTE del eje Z es de 24 ppm/°C, lo que proporciona una fiabilidad excepcional de los agujeros metalizados, incluso en entornos severos.Aplicaciones típicas:1) Radar automotriz

2) Sistemas de telecomunicaciones celulares

3) Enlaces de datos en sistemas de cable

4) Satélites de transmisión directa

5) Antenas de satélite de posicionamiento global

6) Antena de parche para comunicaciones inalámbricas

7) Amplificadores de potencia y antenas

8) Backplanes de potencia

9) Lectores de medidores remotos

Especificaciones de PCB

TAMAÑO DE PCB

70 x 75 mm = 1 ud.

(RO300PropiedadValor típico de RO3006PropiedadRO3006
