PWB de la base del metal empleado la base de aluminio con los agujeros del avellanador y el oro de la inmersión

Productos

Tablero de múltiples capas del PWB

PWB de la base del metal empleado la base de aluminio con los agujeros del avellanador y el oro de la inmersión

Cuota De Producción:	1
Precio:	USD20~30
Embalaje Estándar:	vacío
Período De Entrega:	5-6 días laborables
Método De Pago:	T/T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0577-V5.77

Conductividad termal:

1W/MK material dieléctrico, MCPCB

Altura final del PWB:

1.6m m ±0.16

Externo final de la hoja:

1 onza

Final superficial:

Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ 100 del µ” sobre”)

Color de la máscara de la soldadura:

Blanco, PSR400 WT02

Color de la leyenda componente:

ninguna serigrafía requerida

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD20~30

Detalles de empaquetado:

vacío

Tiempo de entrega:

5-6 días laborables

Condiciones de pago:

T/T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil general

El PWB de la base del metal es placa de circuito termal de la gestión usada en la iluminación del LED cuál
las necesidades ayunan disipación de enfriamiento. La base del metal puede ser de aluminio (la base de aluminio
PWB) y de cobre (PWB de cobre de la base), incluso base del hierro. La velocidad más rápida del calor
la transferencia está en el cobre que se diseña bajo la forma de separación termoeléctrica.

Ventajas

1) La disipación de calor eficaz reduce la temperatura de funcionamiento del módulo
y prolonga la vida de servicio;
2) la densidad y la confiabilidad de poder se mejoran encima del 10%;
3) reduce la dependencia de los disipadores de calor y del otro hardware (termal incluyendo
materiales del interfaz);
4) reduce el volumen del producto;
5) reduce el coste del hardware y de la asamblea;
6) combinación de la optimización de circuito de poder y de circuito de control;
7) substituye el substrato de cerámica frágil y obtiene una mejor durabilidad mecánica;
8) reduce la temperatura de funcionamiento del equipo;

Usos

Iluminación del LED, regulador del interruptor, convertidor de DC/AC, comunicación electrónica
equipo, un circuito eléctrico del filtro, equipo de ofimática, conductor del motor,
Regulador del motor, automóvil etc.

Capacidad del PWB de la base del metal

NO.	Parámetro	Valor
1	Tipo de base del metal	Aluminio, cobre, hierro
2	Modelo de la base del metal	A1100, A5052, A6061, A6063, C1100
3	Final superficial	HASL, oro de la inmersión, plata de la inmersión, OSP
4	Grueso de la galjanoplastia superficial	HASL: Sn>2.54µm, ENIG: Au los 0.025-0.1µm, Ni los 2.5-5µm
5	Cuenta de la capa	1-4 capas
6	Máximo del tamaño del tablero	23" x 46" (584mm×1168m m)
7	Mininum del tamaño del tablero	0,1969" x 0,1969" (5mm×5m m)
8	Grueso del tablero	0,0157" x 0,2362" (0.4-6.0m m)
9	Grueso de cobre	0.5OZ (el 17.5µm), 1OZ (los 35µm), 2OZ (los 70µm), 3OZ (el 105µm), 4OZ (el 140µm) a 10oz (los 350µm)
10	Anchura de pista mínima	5mil (0.127m m)
11	Espacio mínimo	5mil (0.127m m)
12	Tamaño mínimo del agujero	0,0197" (0.5m m)
13	Tamaño máximo del agujero	Ningún límite
14	Los agujeros mínimos perforaron	Grueso del PWB <1>
14	Los agujeros mínimos perforaron	Thikness 1.2-3.0m m del PWB: 0,0591" (1.5m m)
15	Grueso de pared de PTH	>los 20µm
16	Tolerancia de PTH	±0.00295” (0.075m m)
17	Tolerancia de NPTH	±0.00197” (0.05m m)
18	Desviación de la posición del agujero	±0.00394” (0.10m m)
19	Tolerancia del esquema	Encaminamiento: ±0.00394” (0.1m m)
19	Tolerancia del esquema	Perforación: ±0.00591” (0.15m m)
20	Ángulo del V-corte	30°, 45°, 60°
21	tamaño del V-corte	0,1969" x 47,24" (5mm×1200m m)
22	Grueso del tablero del V-corte	0,0236" x 0,1181" (0.6-3m m)
23	Tolerancia del ángulo del V-corte	±5º
24	Verticalidad de V-CUT	≤0.0059” (0.15m m)
25	Las ranuras cuadradas mínimas perforaron	Grueso del PWB < 1="">
25	Las ranuras cuadradas mínimas perforaron	Grueso 1.2-3.0m m del PWB: 0,0394" x 0,0394" (1,0 x 1.0m m)
26	COJÍN mínimo de BGA	0,01378" (0.35m m)
27	Anchura mínima del puente de la máscara de la soldadura.	8mil (0.2032m m)
28	Grueso mínimo de la máscara de la soldadura	>el 13µm (0.013m m)
29	Resistencia de aislamiento	1012ΩNormal
30	Fuerza adhesiva	2.2N/m m
31	Flotador de la soldadura	260℃ 3min
32	voltaje de la E-prueba	50-250V
33	Conductividad termal	0.8-8W/M.K
34	Deformación o torsión	el ≤0.5%
35	Inflamabilidad	FV-0
36	Altura mínima del indicador componente	0,0059" (0.15m m)
37	Máscara abierta mínima de la soldadura en el cojín	0,000394" (0.01m m)

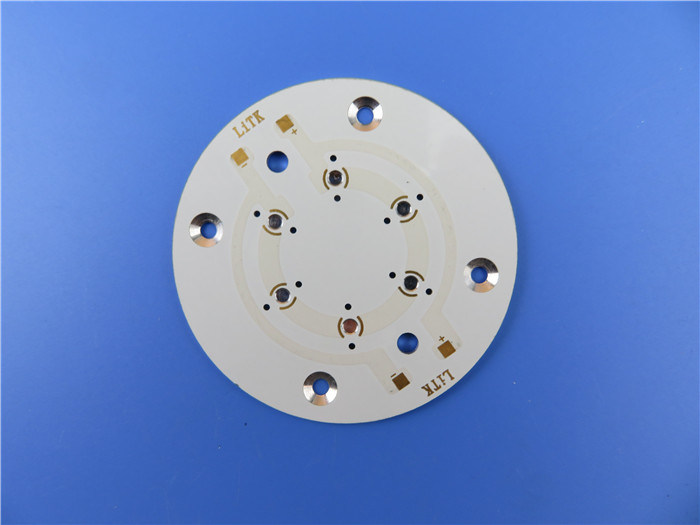

PWB de la base del metal empleado la base de aluminio con los agujeros del avellanador y el oro de la inmersión 0

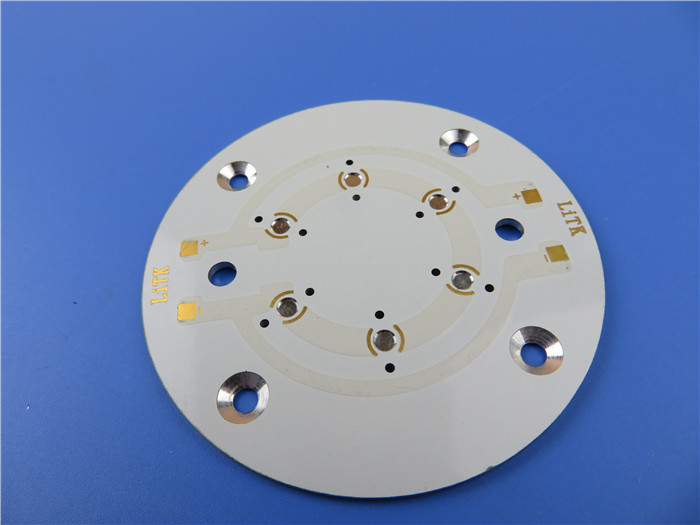

PWB de la base del metal empleado la base de aluminio con los agujeros del avellanador y el oro de la inmersión 1
